11206 TV FAG

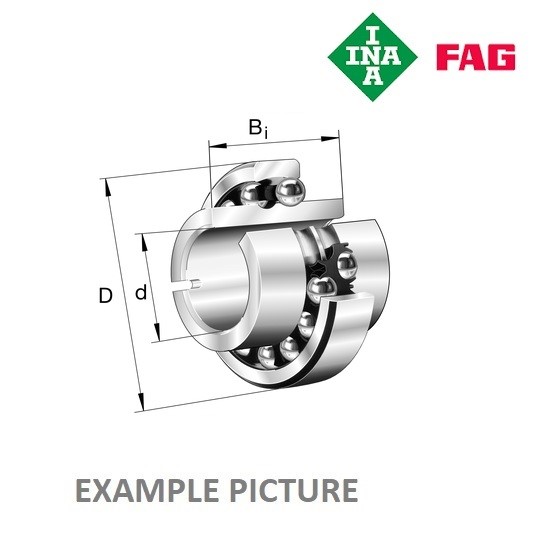

Ložisko kuličkové dvouřadé naklápěcí s rozšířeným vnitřním kroužkem – řada 112..

Dvouřadé naklápěcí kuličkové ložisko řady 112.. s rozšířeným vnitřním kroužkem je určeno pro uložení rotačních hřídelí, u kterých může docházet k úhlové nesouososti mezi hřídelí a ložiskovým tělesem. Díky speciální konstrukci se dvěma řadami kuliček a společnou kulovou oběžnou dráhou vnějšího kroužku umožňuje automatické vyrovnávání úhlových odchylek.

Charakteristickým znakem této řady je prodloužený vnitřní kroužek, který usnadňuje upevnění ložiska na hřídeli a poskytuje větší dosedací plochu. Toto provedení se využívá zejména v zemědělských, dopravníkových a dalších průmyslových mechanismech.

Technické údaje:

• Typ: dvouřadé naklápěcí kuličkové ložisko
• Ložisková řada: 112..
• Vnitřní kroužek: rozšířený (prodloužený)
• Počet řad kuliček: 2
• Vnější kroužek: se společnou kulovou oběžnou dráhou
• Přenos zatížení: převážně radiální, s možností přenosu omezeného axiálního zatížení v obou směrech
• Vyrovnávání nesouososti: ano, v rozsahu stanoveném výrobcem

Konstrukce:

• Dvě řady kuliček pro přenos zatížení
• Společná kulová oběžná dráha vnějšího kroužku
• Rozšířený vnitřní kroužek pro uložení na hřídeli
• Samonaklápěcí konstrukce umožňující vyrovnávání úhlových odchylek
• Klec zajišťující správné vedení a rozestupy kuliček

Vlastnosti:

• Automatické vyrovnávání úhlové nesouososti hřídele a ložiskového tělesa
• Schopnost přenášet radiální a omezené axiální zatížení
• Dvouřadé uspořádání kuliček
• Prodloužený vnitřní kroužek usnadňující upevnění na hřídeli
• Vhodné pro konstrukce s možným průhybem hřídele
• Snížení citlivosti ložiska na montážní nepřesnosti a úhlové odchylky
• Vhodné pro průmyslové a zemědělské aplikace

Použití:

• Zemědělské stroje a zařízení
• Dopravníkové systémy
• Průmyslové pohonné mechanismy
• Ventilátory a pomocná strojní zařízení
• Uložení delších hřídelí s možným průhybem
• Strojní konstrukce s požadavkem na vyrovnávání úhlové nesouososti

Montáž:

Při montáži je nutné zajistit čistotu hřídele a ložiskového tělesa, dodržet předepsané tolerance uložení a použít vhodný způsob upevnění rozšířeného vnitřního kroužku. Konkrétní způsob axiálního zajištění závisí na konstrukčním provedení ložiska.

Ložisko musí být správně mazáno podle provozních podmínek, zatížení a otáček. Při montáži nesmí být síla přenášena přes kuličky, aby nedošlo k poškození oběžných drah.

Upozornění:

Naklápěcí schopnost ložiska umožňuje kompenzovat úhlovou nesouosost, nikoliv však libovolné radiální přesazení hřídele a ložiskového tělesa. Přípustný úhel naklopení, únosnost a mezní otáčky je nutné ověřit podle technické dokumentace konkrétního ložiska.
