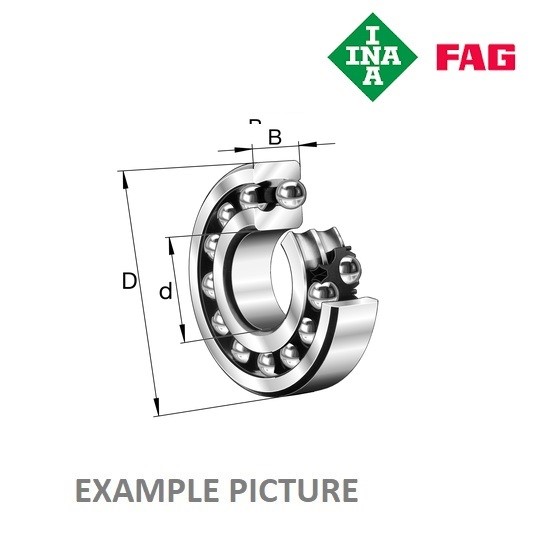

1212 TV FAG

Ložisko kuličkové dvouřadé naklápěcí

Dvouřadé naklápěcí kuličkové ložisko je určeno pro uložení rotačních hřídelí, u kterých může docházet k úhlové nesouososti mezi hřídelí a ložiskovým tělesem. Díky speciální konstrukci se dvěma řadami kuliček a společnou kulovou oběžnou dráhou vnějšího kroužku umožňuje automatické vyrovnávání úhlových odchylek.

Ložisko je vhodné zejména pro aplikace, ve kterých vznikají průhyby hřídelí, montážní nepřesnosti nebo provozní deformace konstrukce. Naklápěcí schopnost pomáhá omezovat nežádoucí přídavné zatížení způsobené nesouosostí a přispívá ke spolehlivému provozu ložiskového uložení.

Technické údaje:

• Typ: dvouřadé naklápěcí kuličkové ložisko
• Konstrukce: samonaklápěcí provedení
• Počet řad kuliček: 2
• Valivá tělesa: kuličky
• Vnější kroužek: společná kulová oběžná dráha
• Vnitřní kroužek: se dvěma oběžnými drahami
• Přenos zatížení: převážně radiální, s možností přenosu omezeného axiálního zatížení v obou směrech
• Vyrovnávání úhlové nesouososti: ano
• Rozměry a provedení: podle konkrétního typu ložiska

Konstrukce:

• Dvě řady kuliček uspořádané ve společném ložisku
• Kulová oběžná dráha vnějšího kroužku umožňující naklápění
• Dvě samostatné oběžné dráhy na vnitřním kroužku
• Klec zajišťující vedení a správné rozestupy kuliček
• Konstrukce umožňující úhlový pohyb vnitřního kroužku vůči vnějšímu

Vlastnosti:

• Automatické vyrovnávání úhlové nesouososti hřídele a ložiskového tělesa
• Vhodné pro uložení hřídelí s možným průhybem
• Přenos radiálního a omezeného axiálního zatížení v obou směrech
• Nižší citlivost na úhlové montážní nepřesnosti
• Malé tření a plynulý chod při správném mazání
• Možnost použití při vyšších otáčkách v závislosti na konkrétním provedení
• Široké využití v průmyslových a strojírenských aplikacích

Použití:

• Průmyslové stroje a zařízení
• Dopravníkové systémy
• Zemědělské stroje
• Ventilátory a pohonné mechanismy
• Textilní a papírenské stroje
• Uložení dlouhých hřídelí s možným průhybem
• Strojní konstrukce s požadavkem na kompenzaci úhlové nesouososti

Provedení:

Dvouřadá naklápěcí kuličková ložiska se vyrábějí v různých rozměrových řadách a konstrukčních variantách. Podle konkrétního typu mohou mít válcový nebo kuželový otvor, otevřené či utěsněné provedení a různé typy klecí. Některé varianty jsou určeny pro montáž pomocí upínacího pouzdra.

Montáž:

Při montáži je nutné dodržet předepsané tolerance hřídele a ložiskového tělesa. Montážní síla musí působit pouze na kroužek, který je právě nasazován, aby nedošlo k poškození kuliček a oběžných drah.

Ložisko musí být mazáno vhodným mazivem podle provozního zatížení, otáček, teploty a pracovního prostředí. U ložisek s kuželovým otvorem je nutné při montáži kontrolovat správné upevnění a výslednou vnitřní radiální vůli.

Upozornění:

Naklápěcí schopnost ložiska umožňuje kompenzovat úhlovou nesouosost, nikoliv však libovolné radiální přesazení hřídele a ložiskového tělesa.

Před výběrem ložiska je nutné ověřit přesné typové označení, rozměry, únosnost, přípustné otáčky, vnitřní radiální vůli a maximální dovolený úhel naklopení podle technické dokumentace výrobce.
