4T-JL 69349/JL 69310 (JLM, KJL) NTN

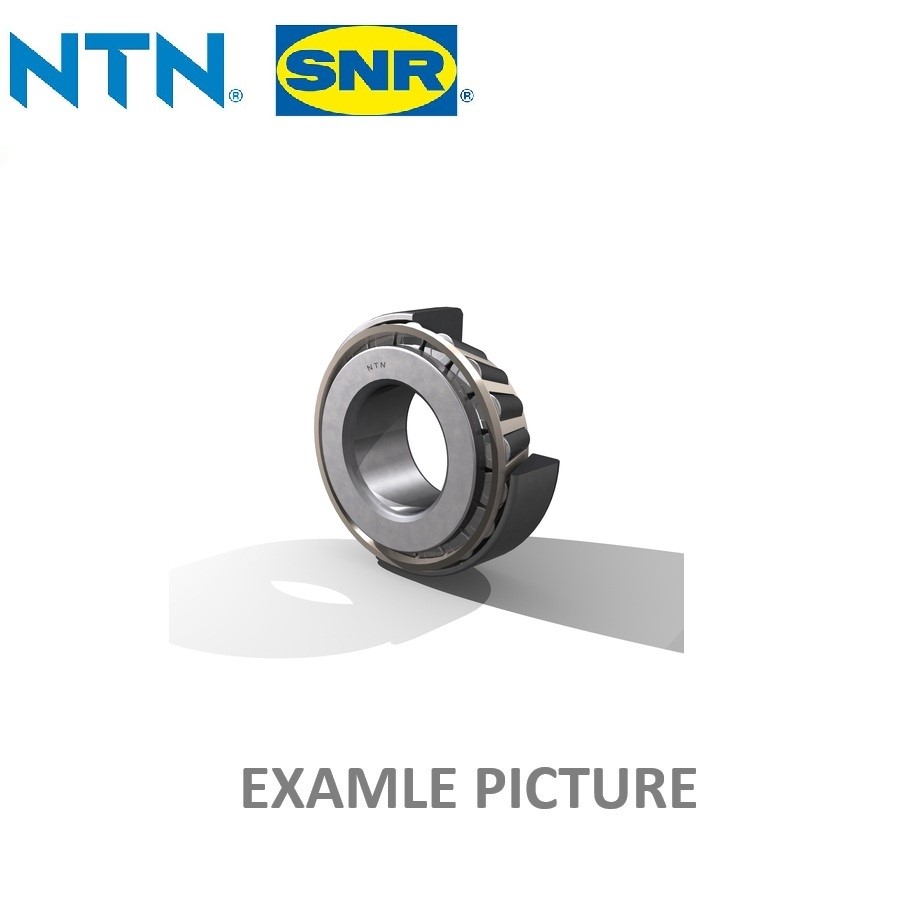

4T-JL 69349/JL 69310 NTN – jednořadé kuželíkové ložisko palcové „Cone-Cup“

4T-JL 69349/JL 69310 NTN je jednořadé kuželíkové ložisko v palcovém provedení, tvořené samostatným vnitřním kroužkem s klecí a kuželíkovými valivými tělesy (Cone) a odpovídajícím vnějším kroužkem (Cup). Konstrukce kuželíkového ložiska umožňuje současný přenos radiálního a axiálního zatížení.

Vnitřní a vnější kroužek palcového kuželíkového ložiska mají samostatná označení. V tomto případě tvoří kompletní ložisko vnitřní část JL 69349 (Cone) a vnější kroužek JL 69310 (Cup).

Označení:

• Výrobce: NTN
• Kompletní označení: 4T-JL 69349/JL 69310
• Cone – vnitřní kroužek s kuželíky a klecí: JL 69349
• Cup – vnější kroužek: JL 69310
• Typ: jednořadé kuželíkové ložisko
• Rozměrové provedení: palcové

Konstrukce:

• Vnitřní kroužek s kuželíkovými valivými tělesy a klecí – Cone
• Samostatný vnější kroužek – Cup
• Kuželíkové valivé elementy
• Rozebíratelná konstrukce
• Jednořadé provedení

Vlastnosti:

• Přenos vysokého radiálního zatížení
• Současný přenos radiálního a axiálního zatížení
• Axiální zatížení přenáší v jednom směru
• Vhodné pro kombinovaná zatížení
• Rozebíratelné provedení usnadňující montáž a demontáž
• Samostatně označený vnitřní díl Cone a vnější kroužek Cup
• Robustní konstrukce pro průmyslové aplikace

Použití:

• Převodovky a převodové mechanismy
• Náboje a uložení kol
• Průmyslové stroje a zařízení
• Zemědělská a stavební technika
• Automobilové a dopravní aplikace
• Strojírenská zařízení s kombinovaným radiálním a axiálním zatížením

Montáž:

Kuželíkové ložisko je rozebíratelné. Vnitřní sestavu Cone JL 69349 a vnější kroužek Cup JL 69310 lze při montáži instalovat samostatně. Pro správnou funkci ložiska je nutné dodržet předepsané uložení a správně nastavit provozní vůli nebo předpětí podle požadavků konkrétní aplikace.

Upozornění:

Při objednávání palcových kuželíkových ložisek je nutné věnovat pozornost označení obou částí – Cone a Cup. Pro kompletní ložisko 4T-JL 69349/JL 69310 je nutná kombinace vnitřní sestavy JL 69349 a vnějšího kroužku JL 69310.
