7008 A5TRSUL P3 NSK

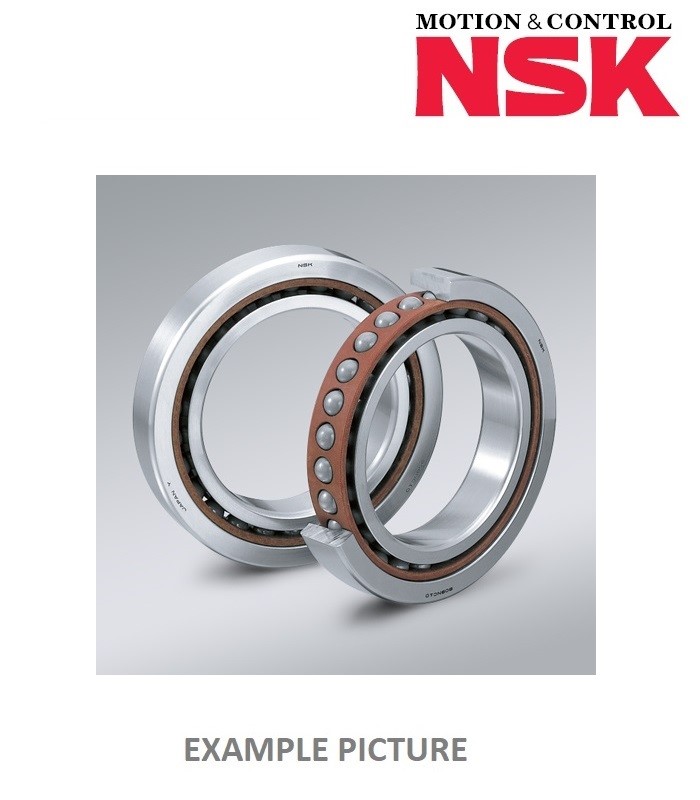

7008 A5TRSUL P3 NSK – jednořadé vřetenové kuličkové ložisko s kosoúhlým stykem 25° (40 × 68 × 15 mm)

Vysoce přesné jednořadé vřetenové kuličkové ložisko 7008 A5TRSUL P3 japonského výrobce NSK je určeno pro přesná a vysokootáčková uložení, zejména pro vřetena obráběcích strojů. Kontaktní úhel 25° umožňuje přenos kombinovaného radiálního a axiálního zatížení při zachování vysoké přesnosti otáčení a tuhosti uložení.

Provedení SUL označuje jednotlivé ložisko s možností univerzálního párování a lehkým předpětím. Ložisko lze použít samostatně nebo jako součást vhodně navržené vřetenové sestavy. Přesnostní třída P3 odpovídá vysokým požadavkům na přesnost chodu a geometrické tolerance.

Hlavní rozměry:

• Vnitřní průměr d: 40 mm
• Vnější průměr D: 68 mm
• Šířka ložiska B: 15 mm
• Kontaktní úhel ?: 25°
• Rozměrová řada: 70
• Počet řad kuliček: 1
• Typ otvoru: válcový
• Provedení: jednotlivé ložisko
• Celkový rozměr: 40 × 68 × 15 mm

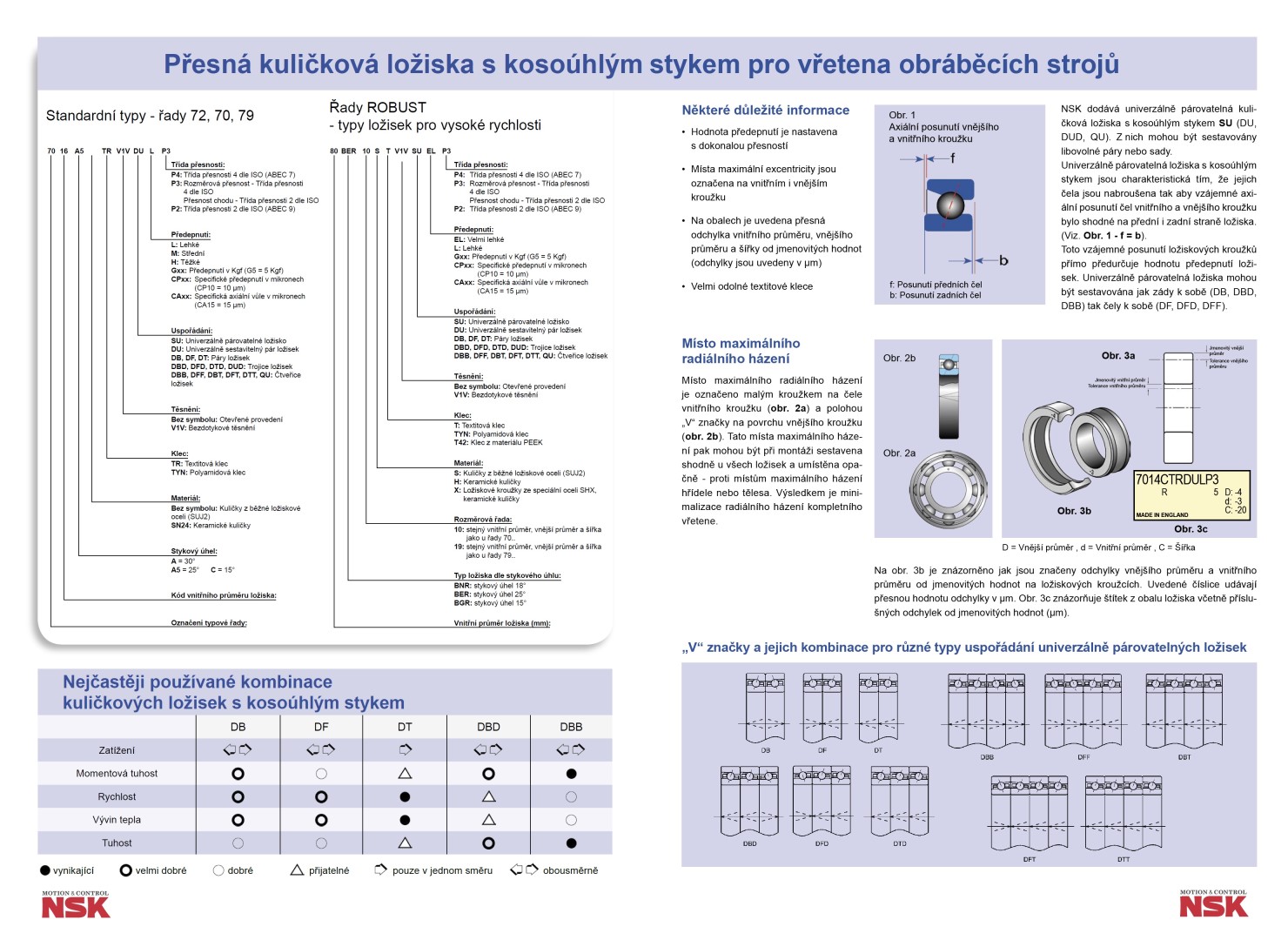

Rozpis označení 7008 A5TRSUL P3:

• 7: jednořadé kuličkové ložisko s kosoúhlým stykem.
• 70: rozměrová řada ložiska.
• 08: kód vnitřního průměru, odpovídá 40 mm.
• A5: kontaktní úhel 25°.
• TR: konstrukční označení klece NSK pro přesná vřetenová ložiska.
• S: Single – jednotlivé ložisko.
• U: univerzální provedení pro párování.
• L: lehké předpětí při odpovídajícím párovém uspořádání.
• P3: speciální vysoká třída přesnosti NSK pro vřetenová ložiska.

Konstrukce a vlastnosti:

• Jednořadé kuličkové ložisko s kosoúhlým stykem 25°
• Přesně opracované oběžné dráhy a ložiskové kroužky
• Vysoká přesnost otáčení a nízké vibrace
• Vhodné pro vysokootáčková vřetenová uložení
• Univerzální provedení pro sestavení vhodných ložiskových kombinací
• Lehké předpětí pro přesná vřetenová uložení
• Vysoká tuhost při správném uspořádání ložisek

Možnosti párování:

• DB – uspořádání do O: přenos axiálního zatížení v obou směrech a vysoká momentová tuhost.
• DF – uspořádání do X: přenos axiálního zatížení v obou směrech.
• DT – tandemové uspořádání: zvýšená axiální únosnost v jednom směru.

Použití:

• Vřetena CNC obráběcích strojů
• Frézovací a soustružnická vřetena
• Brusná a přesná obráběcí zařízení
• Vysokootáčkové vřetenové sestavy
• Přesná uložení s požadavkem na vysokou axiální tuhost

Upozornění:

Rozměr 40 × 68 × 15 mm označuje jedno samostatné ložisko. Na rozdíl od provedení DUL se nejedná o párovanou sestavu dvou ložisek.

Jednořadé ložisko s kosoúhlým stykem přenáší axiální zatížení pouze v jednom směru. Pro zachycení axiálních sil v obou směrech je nutné vhodné párové uspořádání.

Při náhradě je nutné zachovat celé označení včetně kontaktního úhlu 25°, provedení klece, přesnostní třídy P3 a předpětí. Hodnoty únosnosti a mezních otáček je nutné ověřit podle katalogových údajů NSK.
