7008 A5TRSUM P3 NSK

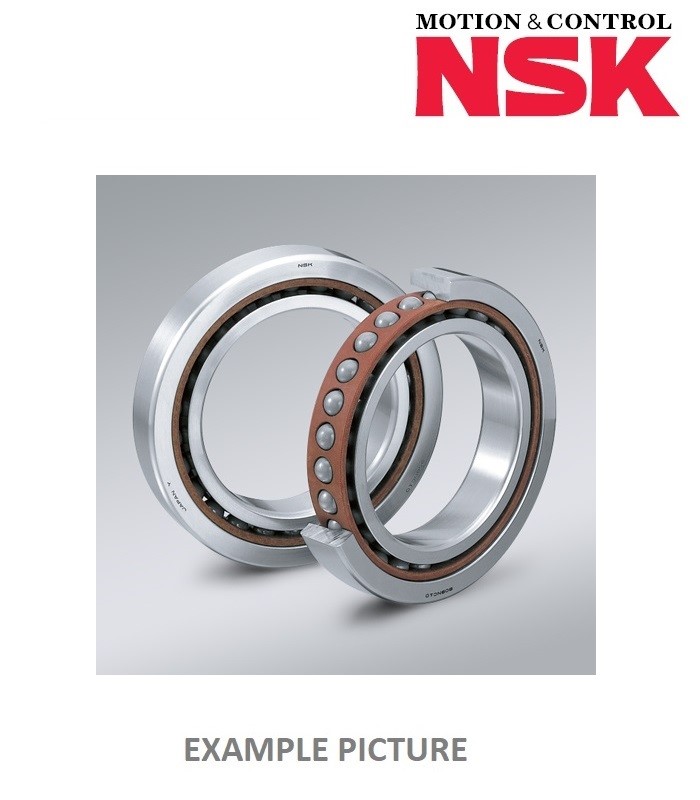

7008 A5TRSUM P3 NSK – jednořadé vřetenové kuličkové ložisko s kosoúhlým stykem 25° (40 × 68 × 15 mm)

Vysoce přesné jednořadé vřetenové kuličkové ložisko 7008 A5TRSUM P3 japonského výrobce NSK je určeno pro přesná a vysokootáčková uložení, zejména pro vřetena obráběcích strojů. Kontaktní úhel 25° umožňuje přenos kombinovaného radiálního a axiálního zatížení při zachování vysoké přesnosti otáčení.

Provedení SUM označuje jednotlivé ložisko s univerzální možností párování a středním předpětím. Oproti variantě SUL s lehkým předpětím je určeno pro sestavy s požadavkem na vyšší tuhost uložení. Přesnostní třída P3 zajišťuje vysokou geometrickou přesnost potřebnou pro náročné vřetenové aplikace.

Hlavní rozměry:

• Vnitřní průměr d: 40 mm
• Vnější průměr D: 68 mm
• Šířka ložiska B: 15 mm
• Celkový rozměr: 40 × 68 × 15 mm
• Kontaktní úhel ?: 25°
• Rozměrová řada: 70
• Počet řad kuliček: 1
• Typ otvoru: válcový
• Provedení: jednotlivé ložisko
• Předpětí při párování: střední (M)
• Třída přesnosti: P3

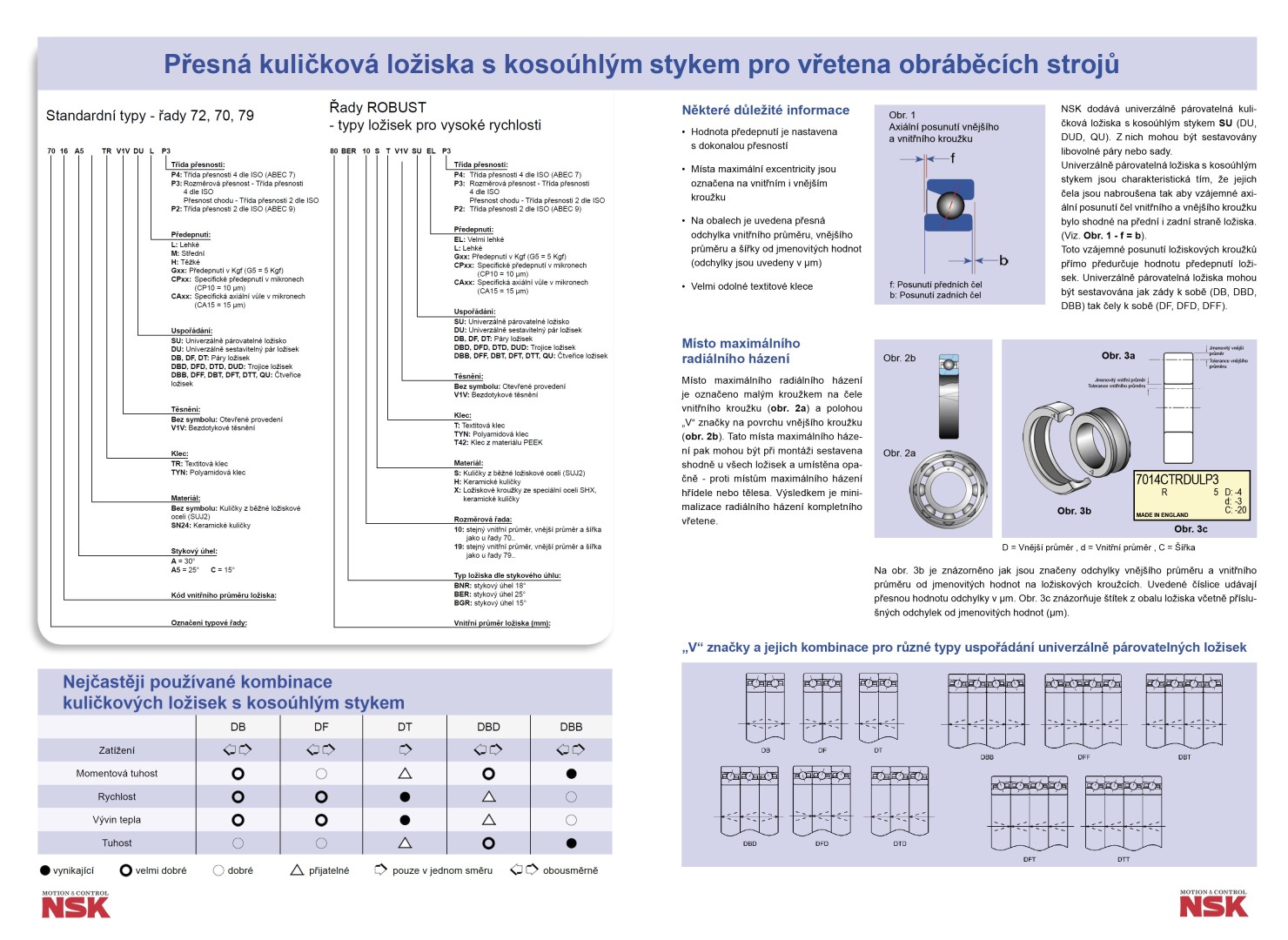

Rozpis označení 7008 A5TRSUM P3:

• 7: jednořadé kuličkové ložisko s kosoúhlým stykem.
• 70: rozměrová řada ložiska.
• 08: kód vnitřního průměru, odpovídá 40 mm.
• A5: kontaktní úhel 25°.
• TR: konstrukční označení klece NSK pro přesná vřetenová ložiska.
• S: Single – jednotlivé ložisko.
• U: univerzální provedení pro párování.
• M: Medium – střední předpětí při odpovídajícím párovém uspořádání.
• P3: speciální vysoká třída přesnosti NSK pro vřetenová ložiska.

Konstrukce a vlastnosti:

• Jednořadé kuličkové ložisko s kosoúhlým stykem 25°
• Přesně opracované oběžné dráhy a ložiskové kroužky
• Vysoká přesnost otáčení a nízké házení
• Univerzální provedení pro sestavení vhodných ložiskových kombinací
• Střední předpětí pro zvýšenou tuhost vřetenového uložení
• Vhodné pro přesné a vysokootáčkové aplikace

Možnosti párování:

• DB – uspořádání do O: přenos axiálního zatížení v obou směrech a vysoká momentová tuhost.
• DF – uspořádání do X: přenos axiálního zatížení v obou směrech.
• DT – tandemové uspořádání: zvýšená axiální únosnost v jednom směru; podmínky předpětí závisejí na konstrukci sestavy.

Použití:

• Vřetena CNC obráběcích strojů
• Frézovací a soustružnická vřetena
• Brusná a přesná obráběcí zařízení
• Vřetenové sestavy s požadavkem na vyšší tuhost
• Přesná strojní uložení s kombinovaným zatížením

Upozornění:

Rozměr 40 × 68 × 15 mm označuje jedno samostatné ložisko. Na rozdíl od provedení DUM se nejedná o párovanou sestavu dvou ložisek.

Označení M vyjadřuje střední předpětí při správném párovém uspořádání. Samostatné ložisko není předepnuto bez odpovídající montážní sestavy.

Při náhradě je nutné zachovat celé označení včetně kontaktního úhlu 25°, provedení klece, přesnostní třídy P3 a požadovaného předpětí. Hodnoty únosnosti a mezních otáček je nutné ověřit podle katalogových údajů NSK.
