7009 A5TRSUL P3 NSK – jednořadé vřetenové kuličkové ložisko s kosoúhlým stykem 25° (45 × 75 × 16 mm)

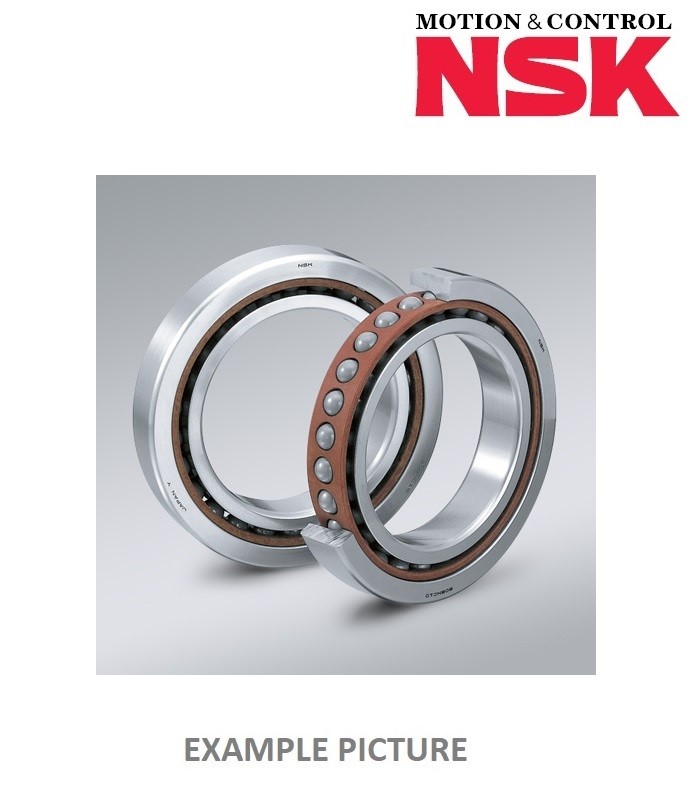

Vysoce přesné jednořadé vřetenové kuličkové ložisko 7009 A5TRSUL P3 japonského výrobce NSK je určeno pro přesná a vysokootáčková uložení, zejména pro vřetena obráběcích strojů. Kontaktní úhel 25° umožňuje přenos kombinovaného radiálního a axiálního zatížení při zachování vysoké tuhosti a přesnosti chodu.

Ložisko má rozměry 45 × 75 × 16 mm a patří do rozměrové řady 70. Provedení A5TRSUL P3 zahrnuje kontaktní úhel 25°, speciální konstrukční provedení NSK, univerzální párování, lehké předpětí a vysokou přesnost.

Hlavní rozměry:

• Vnitřní průměr d: 45 mm
• Vnější průměr D: 75 mm
• Šířka ložiska B: 16 mm
• Kontaktní úhel ?: 25°
• Rozměrová řada: 70
• Typ otvoru: válcový
• Počet řad kuliček: 1

Rozpis označení 7009 A5TRSUL P3:

• 7: jednořadé kuličkové ložisko s kosoúhlým stykem.
• 70: rozměrová řada vřetenových ložisek s kompaktním průřezem.
• 09: kód vnitřního průměru, odpovídá 45 mm.
• A5: kontaktní úhel 25°.
• TR: konstrukční označení klece NSK pro přesná vřetenová ložiska, zpravidla vedené vnějším kroužkem.
• S: konstrukční označení NSK, které je nutné posuzovat společně s provedením TR.
• U: univerzální provedení pro párování ložisek.
• L: lehké předpětí při odpovídajícím párovém uspořádání.
• P3: speciální vysoká třída přesnosti NSK pro vřetenová ložiska.

Konstrukční charakteristika:

• Jednořadé uspořádání kuliček s kosoúhlým stykem
• Kontaktní úhel 25° pro zvýšenou schopnost přenosu axiálního zatížení
• Přesně opracované oběžné dráhy a ložiskové kroužky
• Provedení určené pro vysoké otáčky a přesné vedení hřídele
• Univerzální párování umožňující sestavení ložisek v uspořádání DB, DF nebo DT
• Lehké předpětí vhodné pro přesná vřetenová uložení

Možnosti uspořádání:

• DB – uspořádání do O: vysoká momentová tuhost a přenos axiálního zatížení v obou směrech.
• DF – uspořádání do X: přenos axiálního zatížení v obou směrech s vyšší schopností kompenzovat menší nesouosost.
• DT – tandemové uspořádání: zvýšená axiální únosnost v jednom směru.

Použití:

• Vřetena CNC obráběcích strojů
• Frézovací a soustružnická vřetena
• Brusná vřetena
• Přesné vysokootáčkové mechanismy
• Vřetenové sestavy s požadavkem na vysokou axiální tuhost

Upozornění:

Ložisko s kosoúhlým stykem přenáší axiální zatížení v jednom směru. Pro zachycení axiálních sil v obou směrech je nutné odpovídající párové uspořádání. Při náhradě je důležité zachovat celé označení včetně kontaktního úhlu, provedení klece, přesnosti a předpětí.

Hodnoty dynamické a statické únosnosti, mezních otáček, hmotnosti a přesné mezní rozměry sražení hran je nutné ověřit v katalogovém listu NSK pro konkrétní provedení 7009 A5TRSUL P3.
