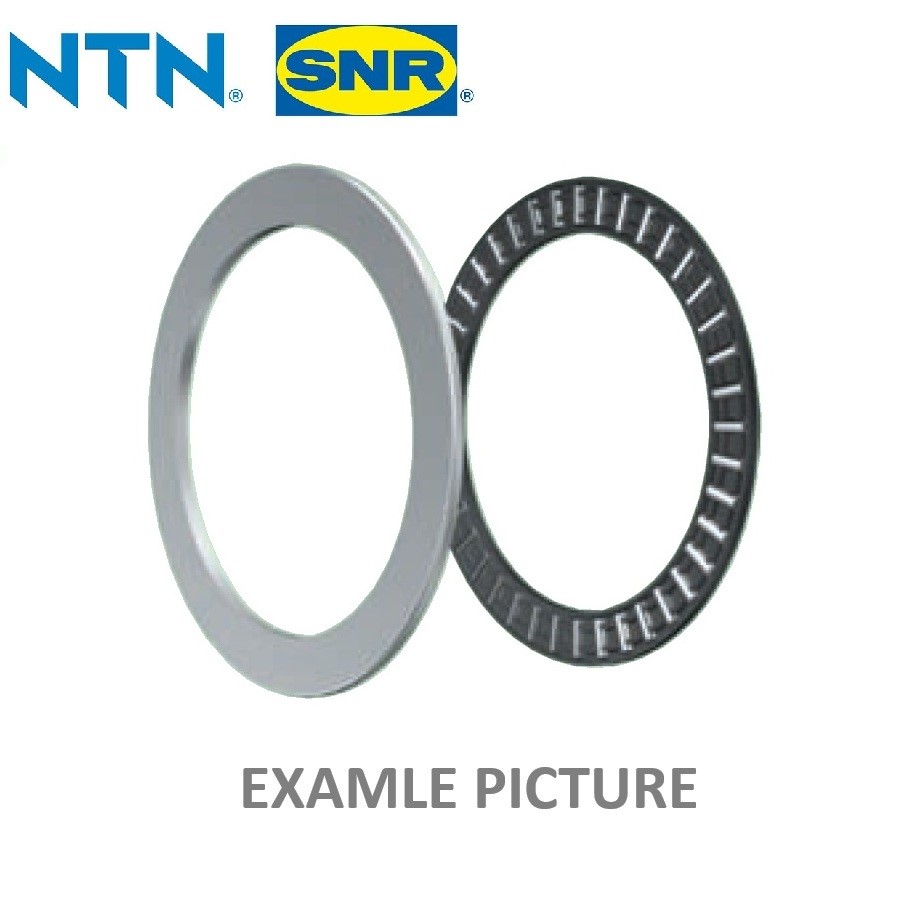

AS 85110 NTN (AS 1117)

Podložka AS – samostatný kroužek pro axiální jehlové ložisko

Podložka AS je samostatný axiální ložiskový kroužek určený pro použití s axiálními jehlovými ložisky, zejména s axiální klecí s jehlami řady AXK. V sestavě vytváří vhodnou oběžnou plochu pro jehlové válečky a umožňuje vytvoření kompaktního axiálního ložiskového uložení.

Podložky AS se používají především tehdy, když navazující konstrukční součást nemůže přímo vytvořit vhodnou oběžnou dráhu pro jehlové válečky. Díky malé tloušťce jsou vhodné pro aplikace s omezeným axiálním zástavbovým prostorem.

Provedení:

• Samostatný axiální ložiskový kroužek – podložka
• Určeno pro axiální jehlová ložiska
• Vhodné pro kombinaci s axiální klecí s jehlami AXK
• Tenkostěnné provedení s malou konstrukční výškou
• Slouží jako oběžná plocha pro jehlové válečky

Vlastnosti:

• Velmi malá axiální zástavbová výška
• Jednoduché začlenění do ložiskového uložení
• Umožňuje použití axiální klece s jehlami tam, kde okolní součást neposkytuje vhodnou oběžnou plochu
• Vhodná pro kompaktní konstrukce
• Samostatný díl umožňující sestavení axiálního jehlového ložiska podle konkrétní konstrukce uložení

Použití:

• V kombinaci s axiálními jehlovými ložisky AXK
• Axiální uložení hřídelí a rotačních součástí
• Převodovky a převodové mechanismy
• Průmyslové stroje a zařízení
• Strojírenské konstrukce s omezeným axiálním prostorem

Montáž:

Podložka AS se umisťuje mezi axiální klec s jehlami a navazující konstrukční součást. Podle konstrukce uložení může být použita jedna nebo dvě podložky, přičemž je nutné dodržet správné rozměrové přiřazení k použitému axiálnímu jehlovému ložisku.

Upozornění:

Při výběru podložky AS je nutné ověřit její rozměrovou kompatibilitu s axiální klecí s jehlami AXK a s navazujícími součástmi. Pro správnou funkci ložiskového uložení je rovněž nutné zajistit odpovídající mazání, přesnost montáže a vhodné podepření podložky.
