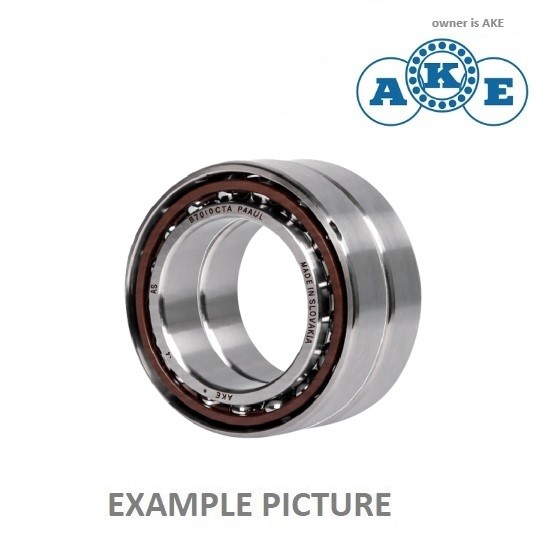

B 7009 ATA P4ADUL AKE (B7009.E.T.P4S.DUL)

B 7009 ATA P4ADUL AKE – párovaná přesná vřetenová ložiska s kosoúhlým stykem 25° (45 × 75 × 32 mm)

Vysoce přesná párovaná vřetenová kuličková ložiska B 7009 ATA P4ADUL AKE jsou určena pro přesná a vysokootáčková uložení, zejména ve vřetenech obráběcích strojů. Mají kontaktní úhel 25°, symetrický vnitřní kroužek a textgumoidovou klec vedenou vnějším kroužkem.

Sestava obsahuje dvě ložiska o rozměrech 45 × 75 × 16 mm. Celková šířka páru je 32 mm. Univerzální provedení DUL umožňuje sestavení ložisek s lehkým předpětím.

Hlavní rozměry:

• Vnitřní průměr d: 45 mm
• Vnější průměr D: 75 mm
• Šířka jednoho ložiska B: 16 mm
• Celková šířka páru: 32 mm
• Počet ložisek: 2 ks
• Kontaktní úhel: 25°
• Předpětí: lehké (L)
• Třída přesnosti: P4A

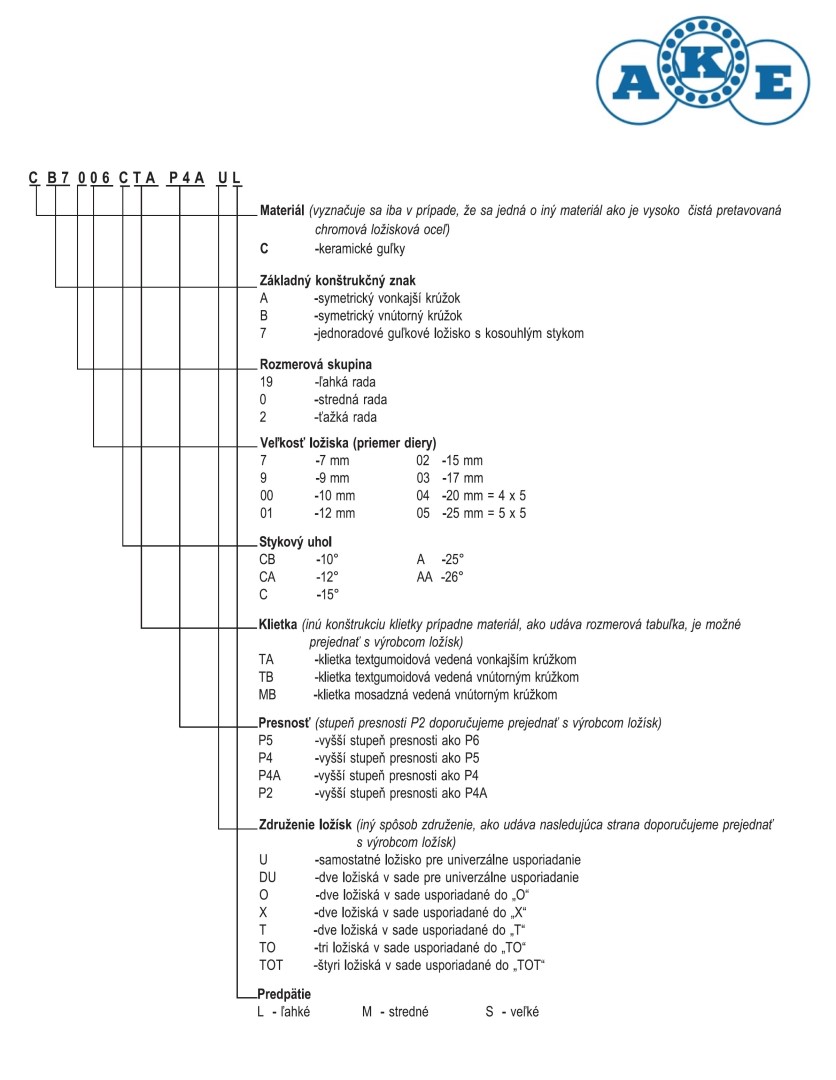

Rozpis označení B 7009 ATA P4ADUL AKE:

• B: symetrický vnitřní kroužek.
• 7009: jednořadé kuličkové ložisko s kosoúhlým stykem, rozměrová řada 70, vnitřní průměr 45 mm.
• A: kontaktní úhel 25°.
• TA: textgumoidová klec vedená vnějším kroužkem.
• P4A: vysoká třída přesnosti pro vřetenová ložiska.
• D: Duplex – párovaná sestava dvou ložisek.
• U: univerzální provedení pro párování.
• L: lehké předpětí.
• AKE: doplňkové označení výrobce, jehož přesný význam je nutné ověřit podle katalogové specifikace.

Konstrukce a vlastnosti:

• Symetrický vnitřní kroužek
• Kontaktní úhel 25° pro kombinované radiální a axiální zatížení
• Textgumoidová klec vedená vnějším kroužkem
• Vysoká přesnost otáčení a nízké házení
• Lehké předpětí při odpovídajícím uspořádání páru
• Možnost uspořádání DB (do O), DF (do X) nebo DT (tandem)

Použití:

• Vřetena CNC obráběcích strojů
• Frézovací, soustružnická a brusná vřetena
• Přesná vysokootáčková uložení
• Vřetenové sestavy s požadavkem na vysokou přesnost chodu

Upozornění:

Uvedený rozměr 45 × 75 × 32 mm platí pro dvojici ložisek. Při náhradě je nutné zachovat kontaktní úhel 25°, konstrukci klece, přesnost P4A a lehké předpětí.
