B 7022 CTA P4A TOTT AKE (7022 UC DTBTT/G095 P4)

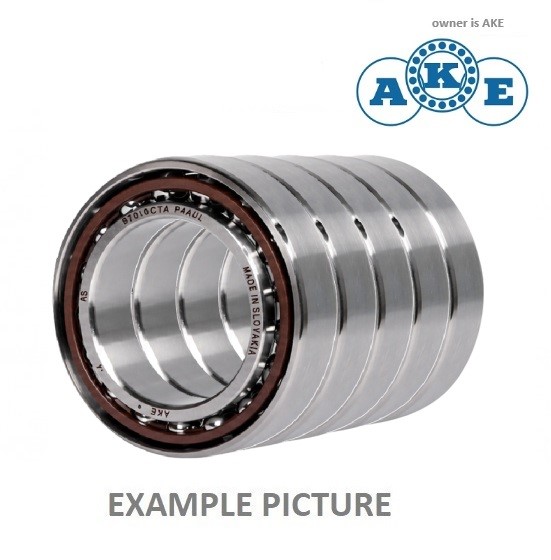

B 7022 CTA P4A TOTT AKE – přesná vřetenová ložiska s kosoúhlým stykem 15°, párovaná pětice (110 × 170 × 140 mm)

Náhrada/Alternativa:

NTN: 7022 UC DTBTT/G095 P4

Vysoce přesná sestava pěti jednořadých vřetenových kuličkových ložisek s kosoúhlým stykem 15°. Speciální párování TOTT je určeno pro náročná vřetenová uložení s požadavkem na vysokou přesnost chodu, tuhost a přenos kombinovaného radiálního a axiálního zatížení.

Ložiska mají symetrický vnitřní kroužek, textgumoidovou klec vedenou vnějším kroužkem a přesnostní třídu P4A. Celá sestava obsahuje pět ložisek o jednotlivé šířce 28 mm.

Hlavní rozměry:

• Vnitřní průměr d: 110 mm
• Vnější průměr D: 170 mm
• Šířka jednoho ložiska B: 28 mm
• Celková šířka sestavy: 140 mm
• Počet ložisek: 5 ks
• Kontaktní úhel: 15°
• Rozměrová řada: 70
• Třída přesnosti: P4A
• Uspořádání: speciální pětice TOTT

Rozpis označení B 7022 CTA P4A TOTT AKE:

• B: symetrický vnitřní kroužek.
• 7022: jednořadé kuličkové ložisko s kosoúhlým stykem, rozměrová řada 70, vnitřní průměr 110 mm.
• C: kontaktní úhel 15°.
• TA: textgumoidová klec vedená vnějším kroužkem.
• P4A: vysoká třída přesnosti pro vřetenová ložiska.
• TOTT: speciální párované uspořádání pěti ložisek.
• AKE: doplňkové označení provedení výrobce.

Konstrukce a vlastnosti:

• Pět přesných jednořadých ložisek s kosoúhlým stykem 15°
• Speciální vzájemné uspořádání ložisek pro požadovaný přenos axiálních sil
• Vysoká přesnost otáčení a tuhost vřetenového uložení
• Textgumoidová klec vedená vnějším kroužkem
• Celková stavební šířka sestavy 140 mm

Použití:

• Přesná vřetena obráběcích strojů
• Speciální vřetenová uložení s více ložisky
• Strojní zařízení s vysokými nároky na přesnost a axiální tuhost

Upozornění:

Rozměr 110 × 170 × 140 mm platí pro celou pětici ložisek. Jednotlivé ložisko má rozměr 110 × 170 × 28 mm. Při montáži je nutné dodržet předepsané pořadí a orientaci jednotlivých ložisek ve speciální sestavě.

V případě dotazů či nejasností nás prosím kontaktujte.
