B-BAF 810 NTN

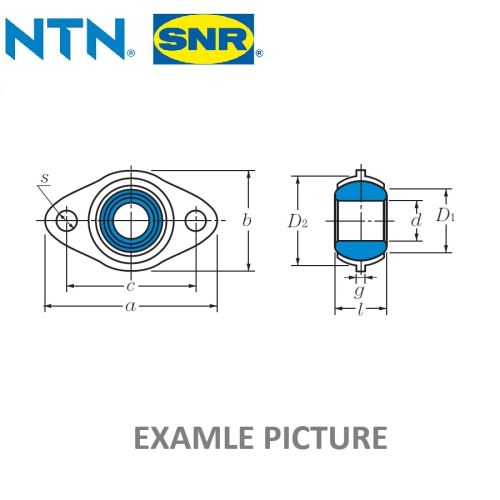

Ložisková jednotka NTN B-BAF – přírubová jednotka BEARPHITE

NTN B-BAF je kompaktní přírubová ložisková jednotka řady BEARPHITE s olejem impregnovaným slinutým ložiskem. Je určena pro uložení hřídelí v menších strojních mechanismech a zařízeních, kde je požadována jednoduchá konstrukce, malé zástavbové rozměry a spolehlivé kluzné uložení.

Řada B-BAF patří mezi mini přírubové jednotky NTN BEARPHITE. V tělese je uloženo sférické kluzné ložisko ze slinutého materiálu impregnovaného mazivem. Sférické provedení umožňuje přizpůsobení ložiska v tělese a pomáhá kompenzovat menší nesouosost hřídele vůči jednotce.

Vlastnosti:

• Kompaktní ložisková jednotka NTN BEARPHITE
• Mini přírubové provedení B-BAF
• Kluzné ložisko ze slinutého materiálu impregnovaného olejem
• Sférické uložení ložiska v tělese
• Schopnost přizpůsobení menší nesouososti hřídele
• Kompaktní konstrukce s malými zástavbovými rozměry
• Vhodná pro malé a lehké strojní mechanismy
• Jednotka připravená pro snadnou montáž do zařízení

Provedení:

• Výrobce: NTN
• Produktová řada: BEARPHITE
• Typová řada jednotky: B-BAF
• Provedení: mini přírubová ložisková jednotka
• Princip uložení: kluzné
• Typ ložiska: olejem impregnované slinuté ložisko
• Uložení ložiska v tělese: sférické

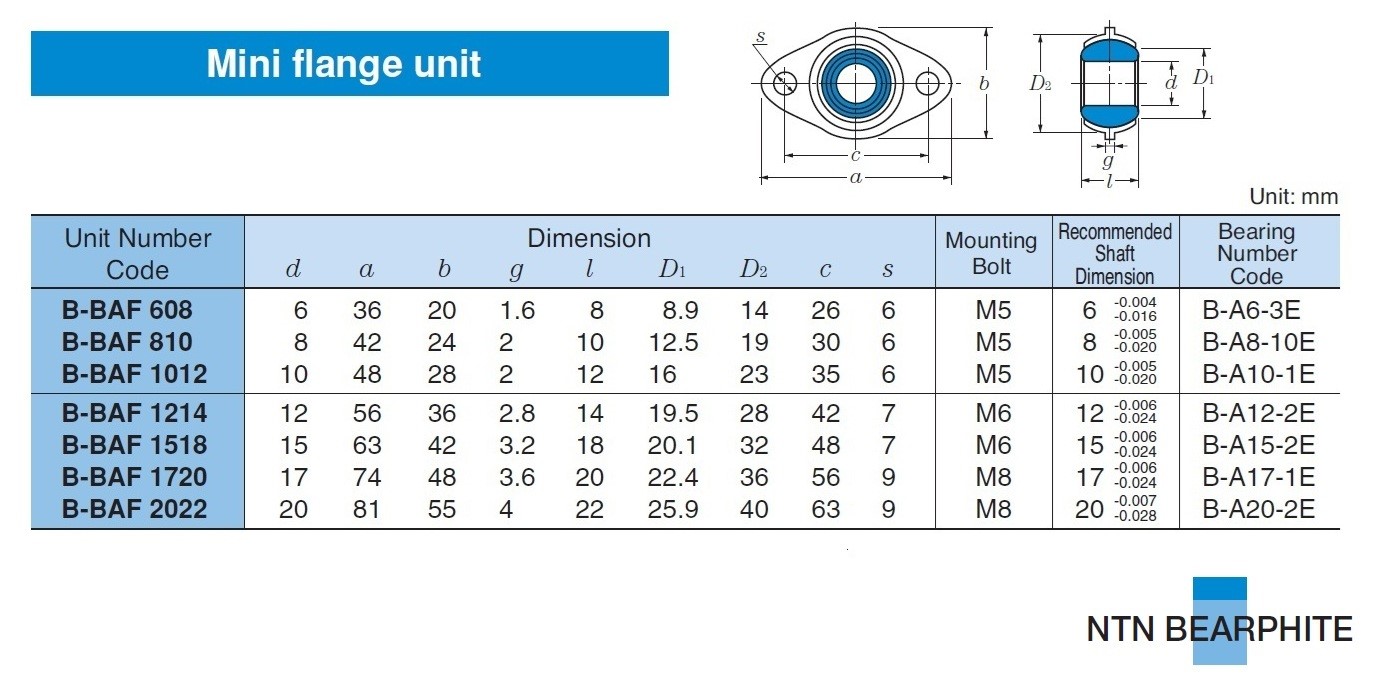

Rozměrová řada:

• B-BAF608 – pro hřídel 6 mm
• B-BAF810 – pro hřídel 8 mm
• B-BAF1012 – pro hřídel 10 mm
• B-BAF1214 – pro hřídel 12 mm
• B-BAF1518 – pro hřídel 15 mm
• B-BAF1720 – pro hřídel 17 mm
• B-BAF2022 – pro hřídel 20 mm

Použití:

• Uložení rotačních hřídelí
• Menší stroje a mechanismy
• Pohonné a převodové mechanismy
• Automatizační zařízení
• Konstrukce s omezeným montážním prostorem
• Aplikace využívající kluzná samomazná ložiska

Upozornění:

Řada NTN B-BAF není klasická ložisková jednotka s vložkovým kuličkovým ložiskem typu UC. Jedná se o mini přírubovou jednotku řady NTN BEARPHITE využívající olejem impregnované slinuté kluzné ložisko. Konkrétní rozměry, zatížení a provozní parametry se liší podle zvolené velikosti jednotky.
