k 12,5/1732 Lw SPA - 1750La Conti-V ContiTech

Klínový řemen SPA CONTI-V ContiTech – úzký obalovaný (opláštovaný) dle DIN 7753

Klínový řemen SPA CONTI-V značky ContiTech je úzký obalovaný hnací řemen vyráběný podle normy DIN 7753. Je určen pro náročné řemenové pohony v průmyslových a strojírenských aplikacích, kde je požadován spolehlivý přenos výkonu, kompaktní konstrukce pohonu a dlouhá provozní životnost.

Řemen je opatřen ochranným textilním opláštěním, které zvyšuje jeho odolnost proti mechanickému opotřebení a chrání vnitřní konstrukci. Těleso z přírodního kaučuku společně s polyesterovými tažnými vlákny zajišťuje pružnost, pevnost a stabilní přenos tahových sil.

Úzký profil SPA umožňuje efektivní přenos výkonu při menších zástavbových rozměrech. Oproti klasickým klínovým řemenům může při vhodně navrženém pohonu umožnit dosažení až o 33 % vyšší rychlosti řemene. Větší povrchová plocha úzkého řemene přispívá k lepšímu odvodu tepla a podle údajů výrobce může přinést úsporu nákladů až 40 % oproti klasickým oplášťovaným klínovým řemenům.

Řemeny CONTI-V jsou vhodné pro široké spektrum průmyslových zařízení, zejména pro ventilátory, mlýny, míchací zařízení, dopravníky, pily a drtiče. Díky odolné konstrukci jsou určeny také pro náročné provozní podmínky.

Technické údaje:

• Výrobce: ContiTech
• Produktová řada: CONTI-V
• Typ: úzký klínový řemen
• Profil: SPA
• Konstrukční provedení: obalovaný (opláštovaný)
• Norma: DIN 7753

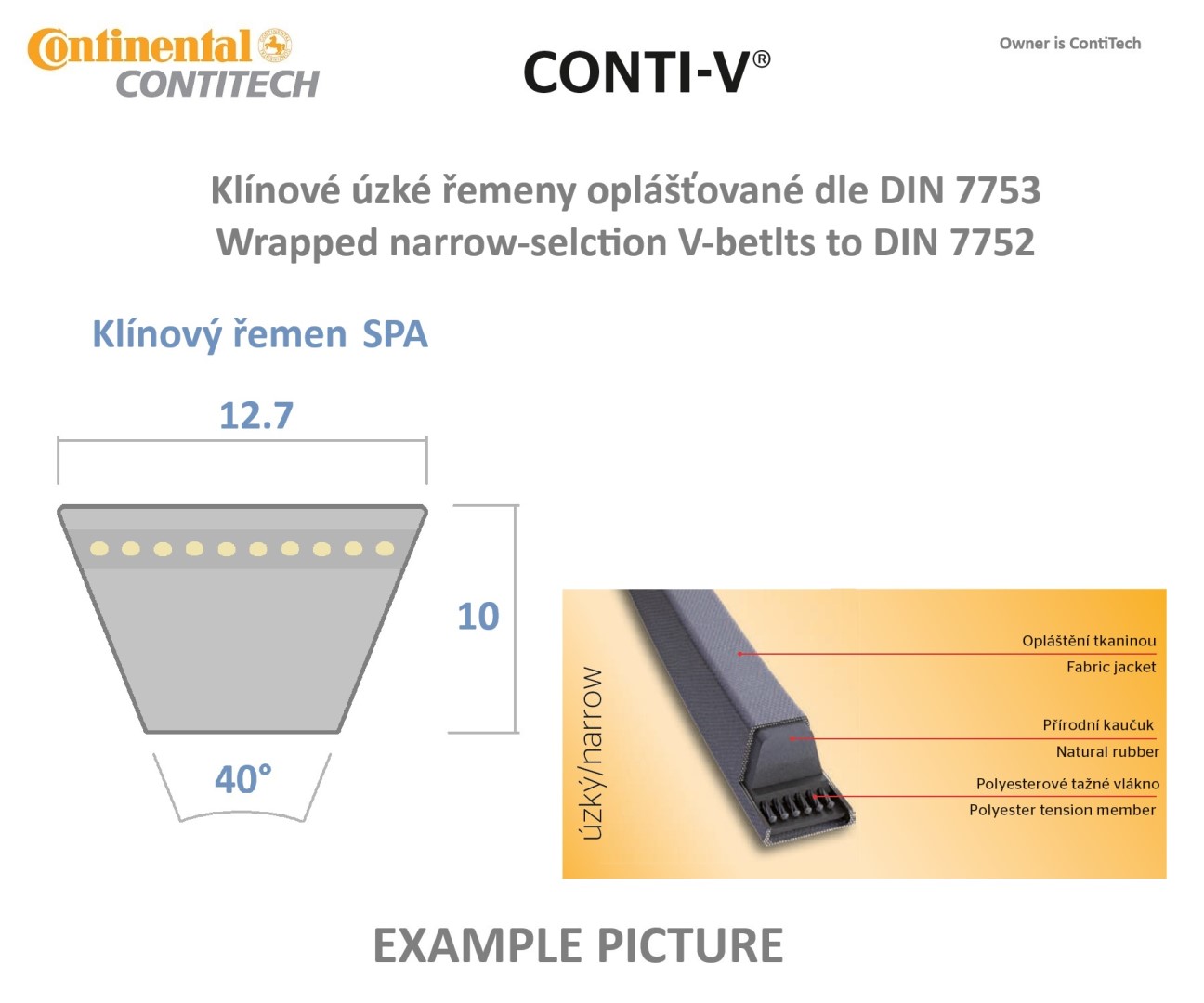

• Horní šířka řemene b_o: 12,7 mm
• Výška řemene h: 10 mm
• Účinná šířka b_d: 11 mm
• Rozsah účinných délek L_d: 732–6 000 mm
• Minimální průměr řemenice d_dmin: 90 mm
• Průřez: lichoběžníkový
• Materiál tělesa: přírodní kaučuk
• Tažná vrstva: polyesterová vlákna
• Povrchová ochrana: textilní opláštění
• Provozní teplota: -55 °C až +70 °C
• Elektrická vodivost: dle ISO 1813
• Délkově sladěné sady: L=L od délky 1 000 mm

Konstrukce:

• Textilní opláštění: ochranná tkanina pokrývající povrch řemene, která zvyšuje odolnost proti opotřebení a chrání vnitřní vrstvy.
• Přírodní kaučuk: pružné těleso řemene zajišťující přenos sil a tlumení provozních rázů.
• Polyesterová tažná vlákna: pevnostní kordy přenášející tahové zatížení a přispívající k rozměrové stabilitě řemene.
• Úzký lichoběžníkový profil: umožňuje efektivní přenos výkonu prostřednictvím tření mezi boky řemene a drážkami řemenic.
• Nekonečné provedení: řemen je vyroben jako uzavřená smyčka bez mechanického spojovacího článku.

Vlastnosti:

• Úzký obalovaný klínový řemen pro náročné průmyslové pohony
• Provedení podle normy DIN 7753
• Podmíněná odolnost proti oleji
• Vhodný pro použití v tropických klimatických podmínkách
• Odolnost proti prachu
• Teplotní odolnost od -55 °C do +70 °C
• Elektricky vodivé provedení podle ISO 1813
• Možnost použití v délkově sladěných sadách L=L od délky 1 000 mm
• Vysoká odolnost proti mechanickému opotřebení díky textilnímu opláštění
• Stabilní přenos výkonu a krouticího momentu
• Dobré tlumení rázů a vibrací
• Kompaktní rozměry řemenového převodu
• Možnost dosažení až o 33 % vyšší rychlosti řemene oproti klasickému profilu při vhodném návrhu pohonu
• Lepší odvod tepla díky větší povrchové ploše řemene
• Možnost úspory nákladů až 40 % oproti klasickým oplášťovaným klínovým řemenům podle údajů výrobce

Použití:

• Průmyslové stroje a výrobní zařízení
• Ventilátory a systémy odsávání vzduchu
• Vzduchotechnické a klimatizační jednotky
• Mlýny a mlecí zařízení
• Míchací a směšovací stroje
• Průmyslové pily a dřevozpracující zařízení
• Drtiče a rozmělňovací stroje
• Těžké dopravníkové systémy
• Mechanické pohony s požadavkem na kompaktní konstrukci
• Průmyslové převody s řemenicemi odpovídajícími profilu SPA

Provedení:

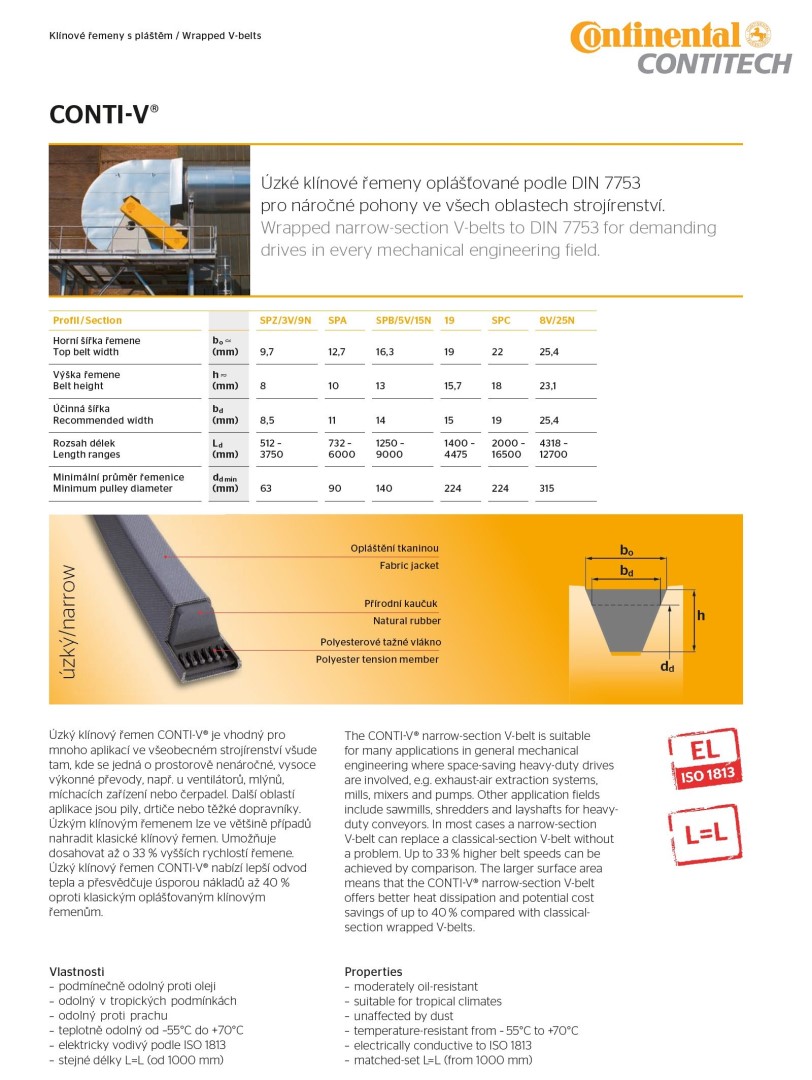

Klínové řemeny CONTI-V jsou vyráběny v několika úzkých profilech a širokém rozsahu délek. Profil SPA má horní šířku 12,7 mm, výšku 10 mm a účinnou šířku 11 mm. Rozsah účinných délek tohoto profilu je 732–6 000 mm.

Provedení SPA je určeno pro odpovídající klínové řemenice. Minimální doporučený průměr řemenice činí podle katalogu výrobce 90 mm.

Od délky 1 000 mm jsou řemeny dostupné v délkově sladěném provedení L=L, které je vhodné pro použití více řemenů současně v jednom pohonu.

Montáž:

Před montáží je nutné zkontrolovat stav řemenic, čistotu drážek a správnou souosost hřídelí. Řemen musí být nasazen bez násilného přetahování přes okraj řemenice, aby nedošlo k poškození polyesterových tažných vláken.

Po montáži je nutné nastavit správné předpětí podle doporučení výrobce a parametrů pohonu. Nedostatečné napnutí může způsobit prokluzování, zahřívání a zvýšené opotřebení řemene. Nadměrné napnutí naopak zvyšuje zatížení ložisek a hřídelí.

U vícedrážkových pohonů je vhodné používat délkově sladěné řemeny L=L. Při výměně opotřebených řemenů se doporučuje vyměnit celou sadu, aby bylo zajištěno rovnoměrné rozložení zatížení.

Údržba:

Během provozu je vhodné pravidelně kontrolovat napnutí řemene, stav textilního opláštění, opotřebení boků a stav řemenic. Přestože je řemen podmíněně odolný proti oleji, dlouhodobý kontakt s oleji a mazivy může negativně ovlivnit jeho provozní vlastnosti.

Řemen je nutné chránit před nadměrným znečištěním, mechanickým poškozením a provozem mimo stanovený teplotní rozsah.

Upozornění:

Profil SPA určuje průřez řemene, nikoliv jeho konkrétní délku. Před objednáním je nutné ověřit úplné rozměrové označení a požadovanou účinnou délku L_d.

Údaje o možném zvýšení rychlosti řemene a úspoře nákladů představují katalogové hodnoty výrobce pro vhodně navržené aplikace, nikoliv zaručené výsledky každého pohonu.

Elektrická vodivost podle ISO 1813 sama o sobě nezaručuje vhodnost řemene pro použití v prostředí s nebezpečím výbuchu. Pro takové aplikace je nutné ověřit požadavky konkrétního zařízení a příslušnou dokumentaci výrobce.
