k 16/6700 Lw SPB - 6722La Conti-V ContiTech

Klínový řemen SPB CONTI-V ContiTech – úzký obalovaný (opláštovaný) dle DIN 7753

Klínový řemen SPB CONTI-V značky ContiTech je úzký obalovaný hnací řemen vyráběný podle normy DIN 7753. Je určen pro náročné průmyslové pohony, kde je požadován spolehlivý přenos výkonu, kompaktní konstrukce a dlouhá provozní životnost.

Řemen je tvořen pružným tělesem z přírodního kaučuku, polyesterovými tažnými vlákny a ochranným textilním opláštěním. Tato konstrukce zajišťuje pevnost, pružnost, rozměrovou stabilitu a odolnost proti mechanickému opotřebení.

Úzký profil SPB umožňuje efektivní přenos výkonu při menších zástavbových rozměrech. Podle údajů výrobce mohou úzké řemeny CONTI-V v odpovídajících aplikacích dosahovat až o 33 % vyšší rychlosti řemene a přinést úsporu nákladů až 40 % oproti klasickým oplášťovaným klínovým řemenům.

Technické údaje:

• Výrobce: ContiTech
• Produktová řada: CONTI-V
• Typ: úzký obalovaný klínový řemen

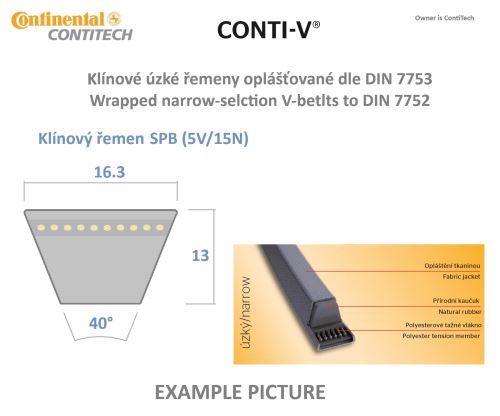

• Profil: SPB / 5V / 15N
• Norma: DIN 7753
• Horní šířka řemene b_o: 16,3 mm
• Výška řemene h: 13 mm
• Účinná šířka b_d: 14 mm
• Rozsah účinných délek L_d: 1 250–9 000 mm
• Minimální průměr řemenice: 140 mm
• Materiál tělesa: přírodní kaučuk
• Tažná vrstva: polyesterová vlákna
• Povrchová ochrana: textilní opláštění
• Provozní teplota: -55 °C až +70 °C
• Elektrická vodivost: podle ISO 1813
• Délkově sladěné provedení: L=L od délky 1 000 mm

Konstrukce:

• Textilní opláštění: chrání povrch řemene před opotřebením a mechanickým poškozením.
• Přírodní kaučuk: zajišťuje pružnost, přenos sil a tlumení provozních rázů.
• Polyesterová tažná vlákna: přenášejí tahové zatížení a přispívají k rozměrové stabilitě.
• Úzký lichoběžníkový profil: umožňuje účinný přenos výkonu prostřednictvím tření v drážkách řemenic.

Vlastnosti:

• Spolehlivý přenos výkonu a krouticího momentu
• Kompaktní rozměry řemenového převodu
• Podmíněná odolnost proti oleji
• Vhodný pro tropické klimatické podmínky
• Odolnost proti prachu
• Dobré tlumení rázů a vibrací
• Elektricky vodivé provedení podle ISO 1813
• Možnost použití v délkově sladěných sadách L=L
• Dlouhá životnost při správné montáži a údržbě

Použití:

• Průmyslové stroje a výrobní zařízení
• Ventilátory a vzduchotechnické systémy
• Mlýny a míchací zařízení
• Průmyslové pily a dřevozpracující stroje
• Drtiče a rozmělňovací zařízení
• Těžké dopravníkové systémy
• Mechanické pohony s řemenicemi profilu SPB

Provedení:

Řemeny CONTI-V jsou dostupné v různých délkách podle konkrétního rozměrového označení. Profil SPB je určen pro odpovídající klínové řemenice s minimálním doporučeným průměrem 140 mm. Pro vícedrážkové pohony lze použít délkově sladěné řemeny L=L.

Montáž a údržba:

Před montáží je nutné zkontrolovat stav řemenic, čistotu drážek a správnou souosost hřídelí. Řemen se nesmí násilně přetahovat přes okraj řemenice. Po nasazení je nutné nastavit správné předpětí podle doporučení výrobce.

Během provozu se doporučuje pravidelně kontrolovat napnutí, opotřebení řemene a stav řemenic. U vícedrážkových pohonů je vhodné při výměně obnovit celou sadu řemenů.

Upozornění:

Profil SPB určuje průřez řemene, nikoliv jeho délku. Před objednáním je nutné ověřit úplné rozměrové označení a požadovanou účinnou délku L_d.

Údaje o zvýšení rychlosti řemene a úspoře nákladů představují katalogové hodnoty výrobce pro vhodně navržené pohony. Elektrická vodivost podle ISO 1813 sama o sobě nezaručuje vhodnost pro prostředí s nebezpečím výbuchu.
