Ložisko B 7003 CTA P4 UL AKE (B 7003 C T P4 UL, 7003 CD GB/P4), rozměr 17x35x10 mm

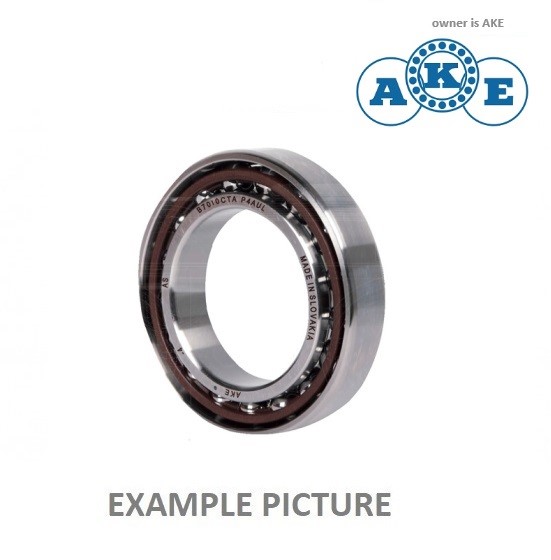

Ložisko B 7003 CTA P4 UL AKE

Vysoce přesné vřetenové kuličkové ložisko s kosoúhlým stykem určené pro náročná vřetenová uložení, zejména v obráběcích strojích. Vyznačuje se vysokou přesností chodu, tuhostí a schopností pracovat při vysokých otáčkách.

Ložisko má stykový úhel 15° a textgumoidovou klec vedenou vnějším kroužkem. Menší stykový úhel je vhodný zejména pro vysokootáčková vřetenová uložení. Provedení UL označuje univerzálně združitelné ložisko s lehkým předpětím.

Náhrada / alternativa:

• FAG: B 7003 C T P4 UL; B 7003-C-T-P4-UL; B 7003.C.T.P4.UL
• SKF: 7003 CD GB/P4A; 7003-CD-GB/P4A; 7003.CD.GB/P4A

Vlastnosti:

• Vysoce přesné vřetenové ložisko
• Jednořadé kuličkové ložisko s kosoúhlým stykem
• Stykový úhel 15°
• Textgumoidová klec vedená vnějším kroužkem
• Vysoká přesnost a tuhost uložení
• Vhodné pro vysokootáčkové aplikace
• Univerzálně združitelná konstrukce
• Lehké předpětí

Technické údaje:

• Označení: B 7003 CTA P4 UL AKE
• Rozměry: 17 × 35 × 10 mm
• Vnitřní průměr: 17 mm
• Vnější průměr: 35 mm
• Šířka: 10 mm
• Konstrukce: kuličkové vřetenové ložisko s kosoúhlým stykem
• Stykový úhel: 15°
• Klec: textgumoidová, vedená vnějším kroužkem
• Přesnost: P4
• Uspořádání: univerzálně združitelné (U)
• Předpětí: lehké (L)

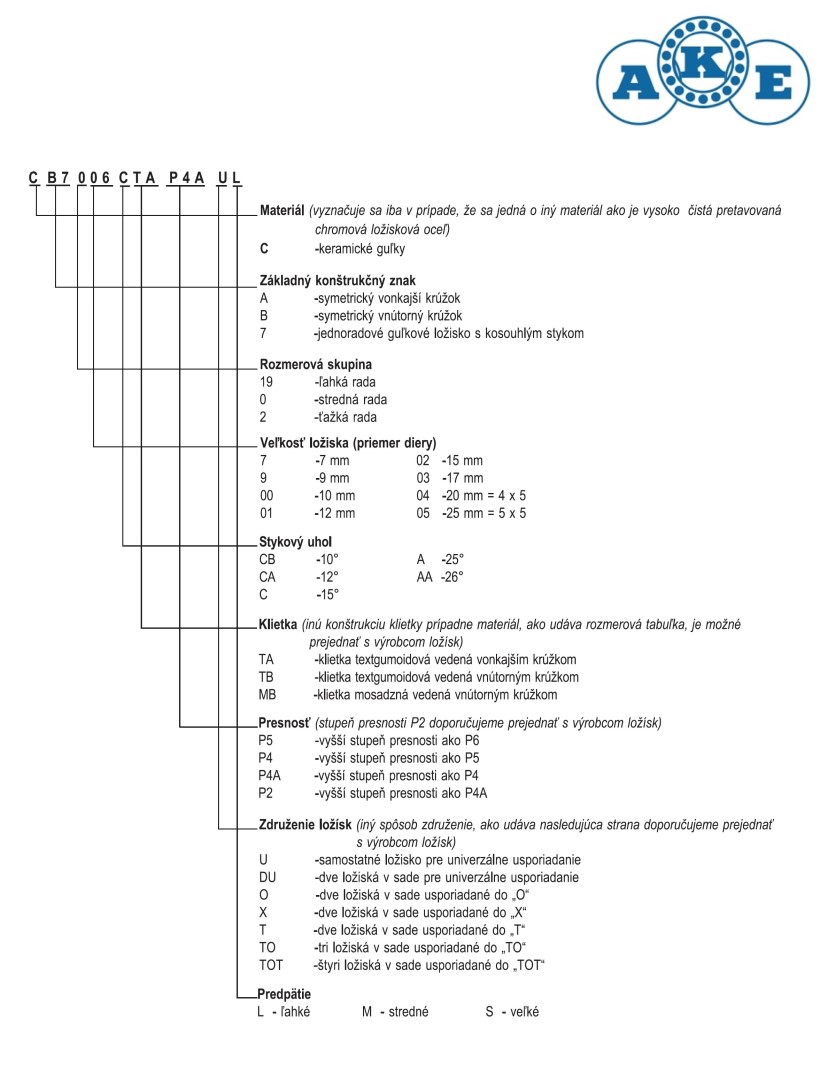

Konstrukční označení:

• B – vřetenové kuličkové ložisko
• 7003 – rozměrová řada ložiska
• C – stykový úhel 15°
• TA – textgumoidová klec vedená vnějším kroužkem
• P4 – vysoká třída přesnosti
• U – univerzálně združitelné provedení
• L – lehké předpětí

Alternativní značení SKF:

• 7003 – rozměrová řada ložiska
• CD – vysoce přesné kuličkové ložisko s kosoúhlým stykem a stykovým úhlem 15°
• GB – univerzálně párovatelné provedení s lehkým předpětím
• P4A – vysoce přesné provedení SKF pro vřetenová ložiska

Použití:

• Vřetena obráběcích strojů
• Brusná a frézovací vřetena
• Obráběcí centra
• Přesné vysokootáčkové rotační jednotky
• Uložení vyžadující vysokou přesnost a tuhost
• Aplikace s požadavkem na vysoké otáčky a lehké předpětí
