Ložisko B 7010 ATA P4A DUL AKE (B 7010 E T P4S DUL, 7010 ACD DGB/P4A), rozměr 50x80x32 mm-pár

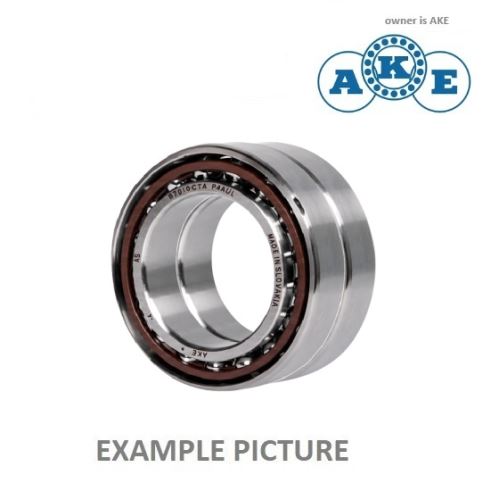

Ložisko B 7010 ATA P4A DUL AKE – párovaná sada

Vysoce přesná párovaná sada dvou vřetenových kuličkových ložisek s kosoúhlým stykem určená pro náročná vřetenová uložení, zejména v obráběcích strojích. Ložiska se vyznačují vysokou tuhostí, přesností chodu a schopností pracovat při vysokých otáčkách.

Provedení DUL označuje sadu dvou univerzálně združitelných ložisek s lehkým předpětím. Celková šířka páru je 32 mm, přičemž jedno ložisko má rozměry 50 × 80 × 16 mm.

Náhrada / alternativa:

• FAG: B 7010 E T P4S DUL; B 7010-E-T-P4S-DUL; B 7010.E.T.P4S.DUL
• SKF: 7010 ACD GB/P4A – při použití jako pár je nutné zvolit odpovídající párované provedení s lehkým předpětím

Vlastnosti:

• Vysoce přesná vřetenová ložiska
• Párovaná sada dvou ložisek
• Jednořadá kuličková ložiska s kosoúhlým stykem
• Stykový úhel 25°
• Textgumoidová klec vedená vnějším kroužkem
• Vysoká tuhost a přesnost chodu
• Vhodné pro vysokootáčkové aplikace
• Univerzálně združitelné provedení
• Lehké předpětí

Technické údaje:

• Označení: B 7010 ATA P4A DUL AKE
• Rozměry páru: 50 × 80 × 32 mm
• Rozměry jednoho ložiska: 50 × 80 × 16 mm
• Vnitřní průměr: 50 mm
• Vnější průměr: 80 mm
• Celková šířka páru: 32 mm
• Počet ložisek v sadě: 2
• Konstrukce: kuličkové vřetenové ložisko s kosoúhlým stykem
• Stykový úhel: 25°
• Klec: textgumoidová, vedená vnějším kroužkem
• Přesnost: P4A
• Párování: univerzální
• Předpětí: lehké

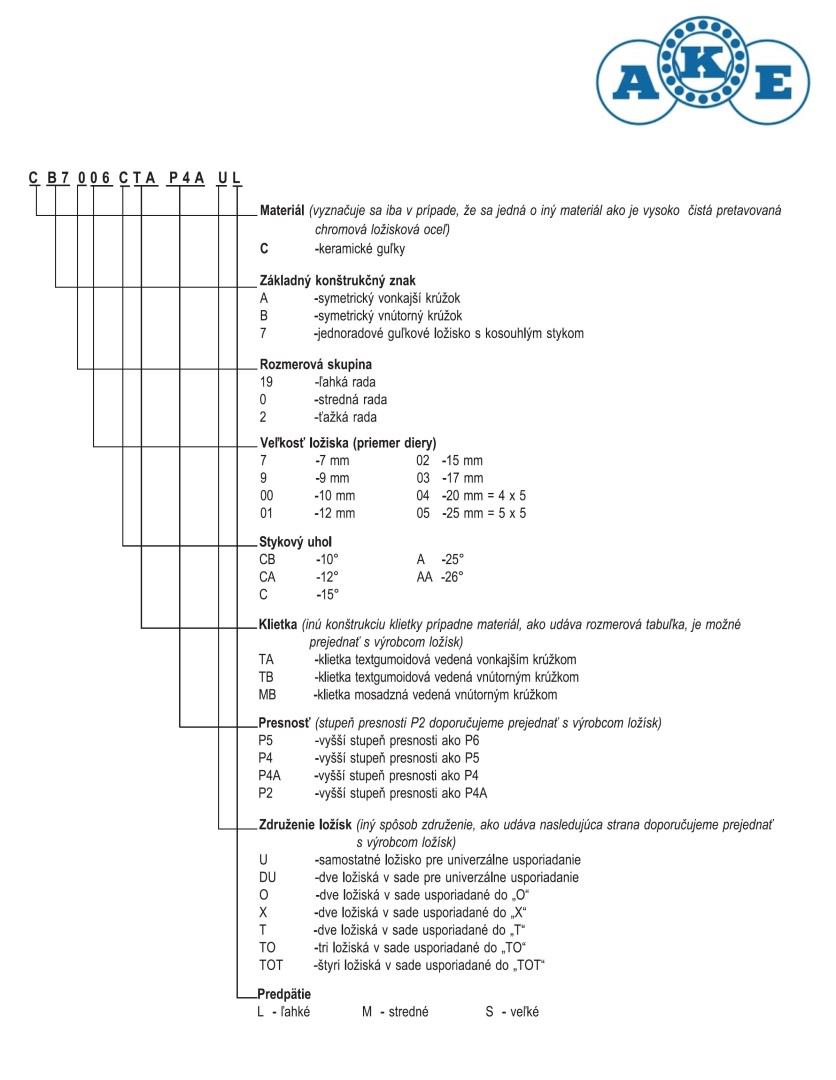

Konstrukční označení:

• B – symetrický vnitřní kroužek
• 7010 – rozměrová řada ložiska
• A – stykový úhel 25°
• TA – textgumoidová klec vedená vnějším kroužkem
• P4A – vysoká přesnost vřetenového ložiska
• D – sada dvou vzájemně sladěných ložisek
• U – univerzálně združitelné provedení
• L – lehké předpětí

Použití:

• Vřetena obráběcích strojů
• Brusná a frézovací vřetena
• Obráběcí centra
• Přesné vysokootáčkové rotační jednotky
• Uložení vyžadující dvojici přesných ložisek s definovaným předpětím
• Aplikace s vysokými požadavky na přesnost, tuhost a stabilitu chodu

Upozornění:

Provedení DUL představuje vzájemně sladěnou sadu dvou ložisek. Rozměr 50 × 80 × 32 mm udává rozměr kompletního páru; jednotlivé ložisko má šířku 16 mm. Při výměně se doporučuje zachovat kompletní párovanou sadu.
