Ložisko B 7017 ATA P4A OM AKE (B 7017 E T P4S OM, 7017 ACD BC/P4A), rozměr 85x130x22 mm

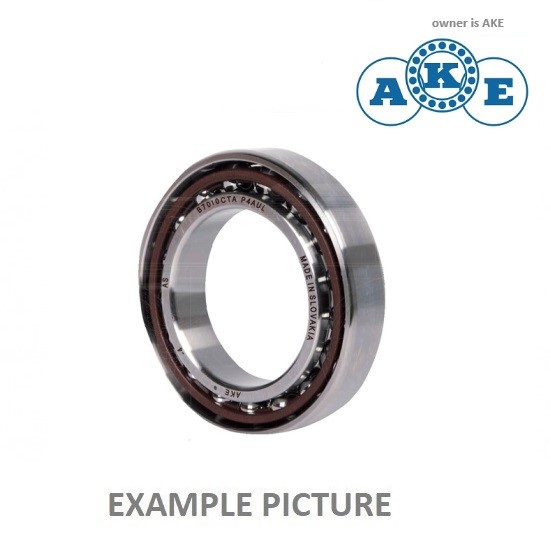

Ložisko B 7017 ATA P4A OM AKE

Vysoce přesné vřetenové kuličkové ložisko s kosoúhlým stykem určené pro náročná vřetenová uložení, zejména v obráběcích strojích. Vyznačuje se vysokou přesností chodu, tuhostí a schopností pracovat při vysokých otáčkách.

Ložisko má stykový úhel 25° a textgumoidovou klec vedenou vnějším kroužkem. Provedení OM je určeno pro montáž v uspořádání „O“ (zády k sobě) se středním předpětím.

Náhrada / alternativa:

• FAG: B 7017 E T P4S OM; B 7017-E-T-P4S-OM; B 7017.E.T.P4S.OM
• SKF: 7017 ACD/P4A – při náhradě je nutné zvolit odpovídající provedení pro uspořádání „O“ a střední předpětí

Vlastnosti:

• Vysoce přesné vřetenové ložisko
• Jednořadé kuličkové ložisko s kosoúhlým stykem
• Stykový úhel 25°
• Textgumoidová klec vedená vnějším kroužkem
• Vysoká tuhost a přesnost chodu
• Vhodné pro vysokootáčkové aplikace
• Provedení pro uspořádání „O“
• Střední předpětí

Technické údaje:

• Označení: B 7017 ATA P4A OM AKE
• Rozměry: 85 × 130 × 22 mm
• Vnitřní průměr: 85 mm
• Vnější průměr: 130 mm
• Šířka: 22 mm
• Konstrukce: kuličkové vřetenové ložisko s kosoúhlým stykem
• Stykový úhel: 25°
• Klec: textgumoidová, vedená vnějším kroužkem
• Přesnost: P4A
• Uspořádání: „O“ – zády k sobě
• Předpětí: střední

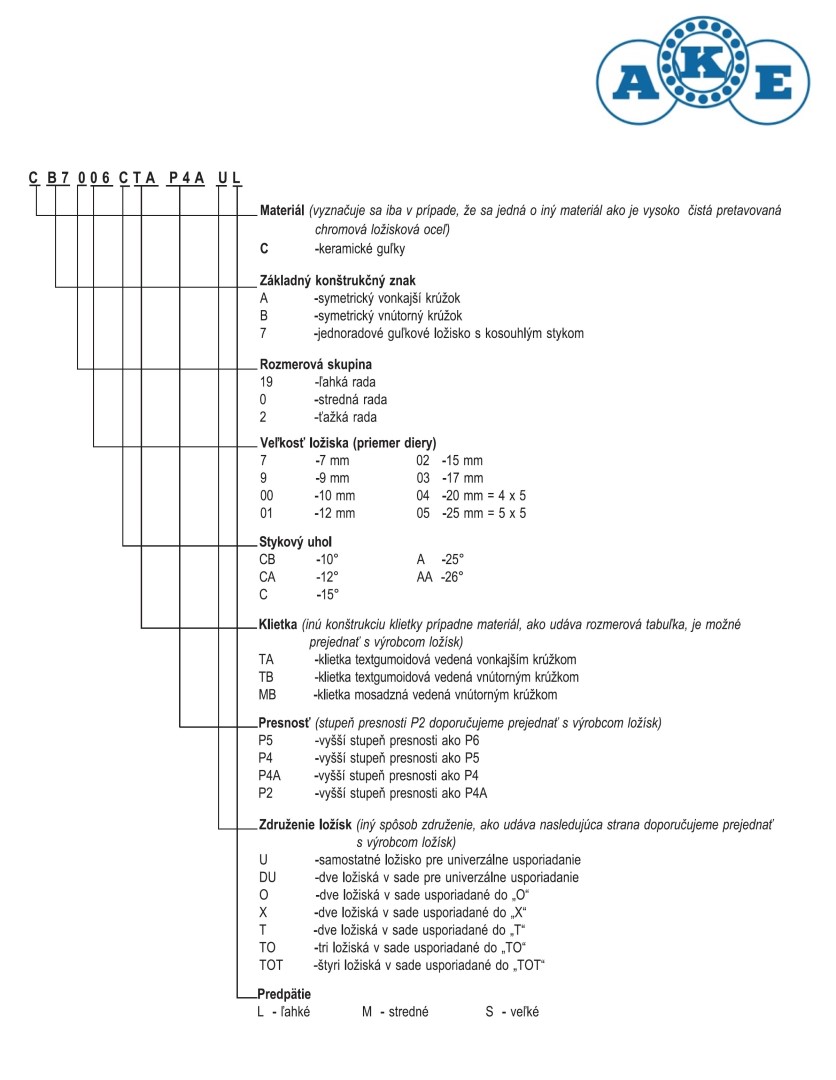

Konstrukční označení:

• B – symetrický vnitřní kroužek
• 7017 – rozměrová řada ložiska
• A – stykový úhel 25°
• TA – textgumoidová klec vedená vnějším kroužkem
• P4A – vysoká přesnost vřetenového ložiska
• O – provedení pro uspořádání „O“ (zády k sobě)
• M – střední předpětí

Použití:

• Vřetena obráběcích strojů
• Brusná a frézovací vřetena
• Obráběcí centra
• Přesné vysokootáčkové rotační jednotky
• Uložení vyžadující vysokou tuhost a přesné axiální vedení
• Aplikace s vysokými požadavky na přesnost a stabilitu chodu
