Ložisko B 7018 ATA P4A UM AKE (B 7018 E T P4S UM, 7018 ACD GC/P4A), rozměr 90x140x24 mm

Ložisko B 7018 ATA P4A UM AKE

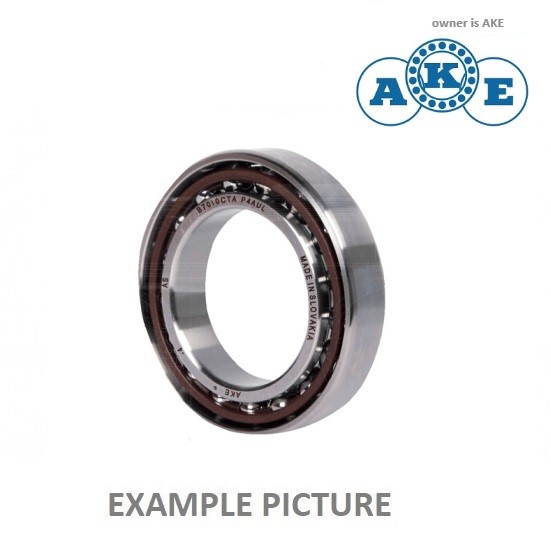

Vysoce přesné vřetenové kuličkové ložisko s kosoúhlým stykem určené pro náročná vřetenová uložení, zejména v obráběcích strojích. Vyznačuje se vysokou přesností chodu, vysokou tuhostí a schopností pracovat při vysokých otáčkách.

Ložisko má stykový úhel 25° a textgumoidovou klec vedenou vnějším kroužkem. Provedení UM označuje univerzálně združitelné ložisko se středním předpětím, které lze kombinovat s dalšími odpovídajícími ložisky do požadovaného uspořádání.

Náhrada / alternativa:

• FAG: B 7018 E T P4S UM; B 7018-E-T-P4S-UM; B 7018.E.T.P4S.UM
• SKF: 7018 ACD GC/P4A; 7018-ACD-GC/P4A; 7018.ACD.GC/P4A

Vlastnosti:

• Vysoce přesné vřetenové ložisko
• Jednořadé kuličkové ložisko s kosoúhlým stykem
• Stykový úhel 25°
• Textgumoidová klec vedená vnějším kroužkem
• Vysoká tuhost a přesnost chodu
• Vhodné pro vysokootáčkové aplikace
• Univerzálně združitelná konstrukce
• Střední předpětí

Technické údaje:

• Označení: B 7018 ATA P4A UM AKE
• Rozměry: 90 × 140 × 24 mm
• Vnitřní průměr: 90 mm
• Vnější průměr: 140 mm
• Šířka: 24 mm
• Konstrukce: kuličkové vřetenové ložisko s kosoúhlým stykem
• Stykový úhel: 25°
• Klec: textgumoidová, vedená vnějším kroužkem
• Přesnost: P4A
• Uspořádání: univerzálně združitelné (U)
• Předpětí: střední (M)

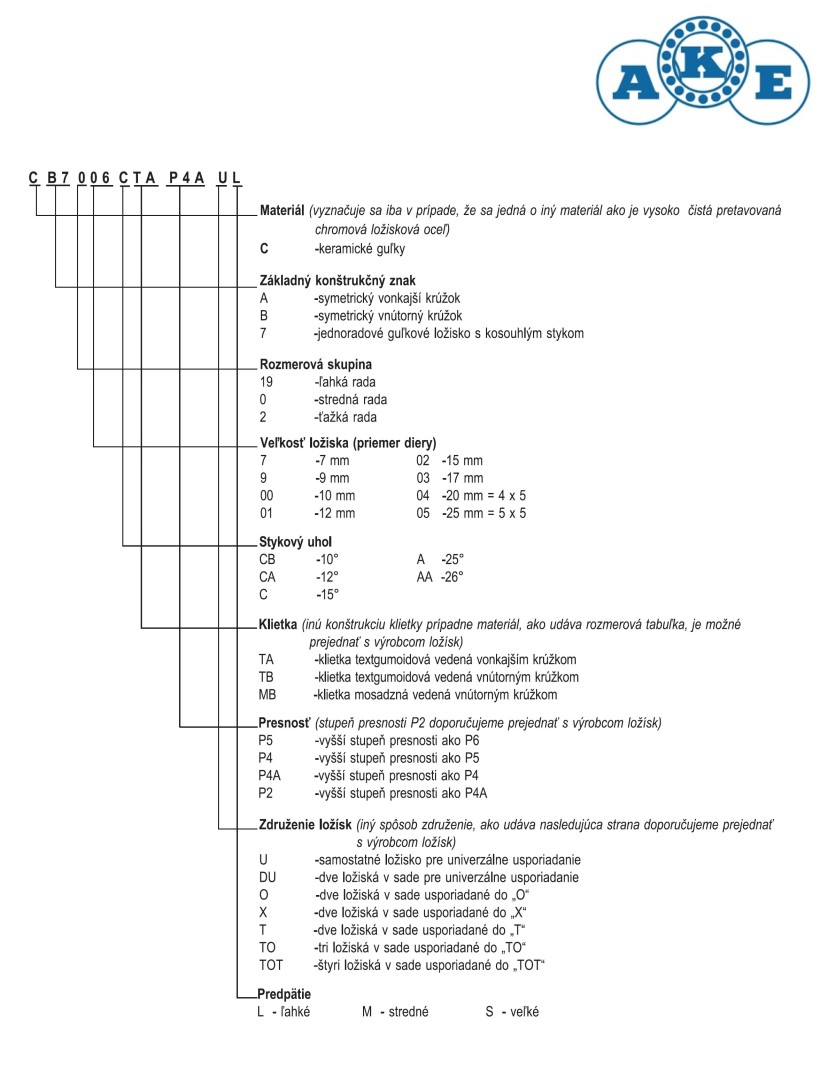

Konstrukční označení:

• B – symetrický vnitřní kroužek
• 7018 – rozměrová řada ložiska
• A – stykový úhel 25°
• TA – textgumoidová klec vedená vnějším kroužkem
• P4A – vysoká přesnost vřetenového ložiska
• U – univerzálně združitelné provedení
• M – střední předpětí

Alternativní značení SKF:

• 7018 – rozměrová řada ložiska
• ACD – vysoce přesné kuličkové ložisko s kosoúhlým stykem a stykovým úhlem 25°
• GC – univerzálně párovatelné provedení se středním předpětím
• P4A – vysoce přesné provedení SKF pro vřetenová ložiska

Použití:

• Vřetena obráběcích strojů
• Brusná a frézovací vřetena
• Obráběcí centra
• Přesné vysokootáčkové rotační jednotky
• Uložení vyžadující definované střední předpětí
• Aplikace s vysokými požadavky na přesnost, tuhost a stabilitu chodu

Upozornění:

V zadaném alternativním označení „B 7017.E.T.P4S.UM“ je pravděpodobně překlep. Pro rozměr 90 × 140 × 24 mm a základní označení 7018 odpovídá řada B 7018; alternativní označení je tedy B 7018.E.T.P4S.UM.
