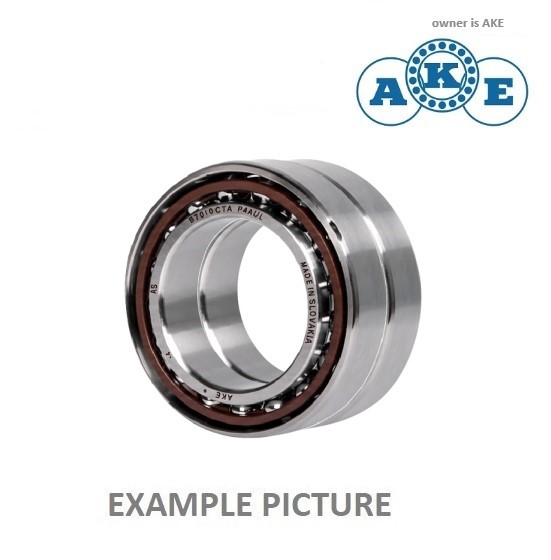

Ložisko B 71915 ATA P4A DUL AKE (B 71915 E T P4S DUL, 71915 ACD DGB/P4A, 7915 E T SUL P4S), rozměr 75x105x32 mm-pár

Ložisko B 71915 ATA P4A DUL AKE – párovaná sada

Vysoce přesná párovaná sada dvou vřetenových kuličkových ložisek s kosoúhlým stykem určená pro náročná vřetenová uložení, zejména v obráběcích strojích. Ložiska se vyznačují vysokou přesností chodu, tuhostí a schopností pracovat při vysokých otáčkách.

Ložiska mají stykový úhel 25° a textgumoidovou klec vedenou vnějším kroužkem. Provedení DUL označuje sadu dvou univerzálně združitelných ložisek s lehkým předpětím. Celková šířka páru je 32 mm, přičemž jedno ložisko má rozměry 75 × 105 × 16 mm.

Náhrada / alternativa:

• FAG: B 71915 E T P4S DUL; B 71915-E-T-P4S-DUL; B 71915.E.T.P4S.DUL
• SKF: 71915 ACD GB/P4A – odpovídající provedení se stykovým úhlem 25° a lehkým předpětím; při náhradě páru je nutné zvolit odpovídající párované provedení

Vlastnosti:

• Vysoce přesná vřetenová ložiska
• Párovaná sada dvou vzájemně sladěných ložisek
• Jednořadá kuličková ložiska s kosoúhlým stykem
• Stykový úhel 25°
• Textgumoidová klec vedená vnějším kroužkem
• Vysoká přesnost a tuhost uložení
• Vhodné pro vysokootáčkové aplikace
• Univerzálně združitelná konstrukce
• Lehké předpětí
• Rozměrová řada 719 vhodná pro aplikace s omezeným radiálním zástavbovým prostorem

Technické údaje:

• Označení: B 71915 ATA P4A DUL AKE
• Rozměry páru: 75 × 105 × 32 mm
• Rozměry jednoho ložiska: 75 × 105 × 16 mm
• Vnitřní průměr: 75 mm
• Vnější průměr: 105 mm
• Šířka jednoho ložiska: 16 mm
• Celková šířka páru: 32 mm
• Počet ložisek v sadě: 2
• Konstrukce: kuličkové vřetenové ložisko s kosoúhlým stykem
• Stykový úhel: 25°
• Klec: textgumoidová, vedená vnějším kroužkem
• Přesnost: P4A
• Párování: univerzální
• Předpětí: lehké

Konstrukční označení:

• B – vřetenové kuličkové ložisko
• 71915 – rozměrová řada ložiska
• A – stykový úhel 25°
• TA – textgumoidová klec vedená vnějším kroužkem
• P4A – vysoká přesnost vřetenového ložiska
• D – sada dvou vzájemně sladěných ložisek
• U – univerzálně združitelné provedení
• L – lehké předpětí

Alternativní značení SKF:

• 71915 – rozměrová řada ložiska
• ACD – vysoce přesné kuličkové ložisko s kosoúhlým stykem a stykovým úhlem 25°
• GB – univerzálně párovatelné provedení s lehkým předpětím
• P4A – vysoce přesné provedení SKF pro vřetenová ložiska

Použití:

• Vřetena obráběcích strojů
• Brusná a frézovací vřetena
• Obráběcí centra
• Přesné vysokootáčkové rotační jednotky
• Uložení s omezeným radiálním zástavbovým prostorem
• Uložení vyžadující dvojici přesných ložisek s definovaným lehkým předpětím

Upozornění:

Provedení DUL představuje vzájemně sladěnou sadu dvou ložisek. Rozměr 75 × 105 × 32 mm udává rozměr kompletního páru; jednotlivé ložisko má šířku 16 mm. Při výměně se doporučuje zachovat kompletní párovanou sadu.
