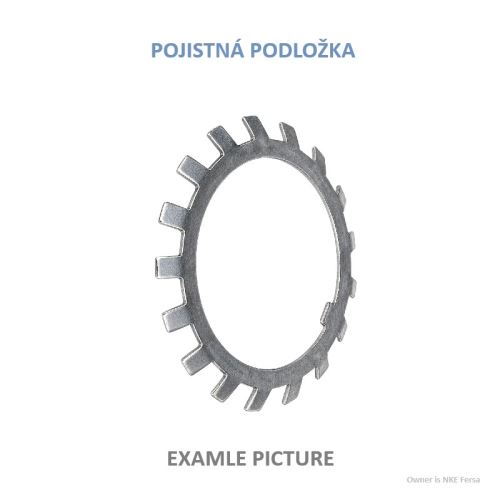

MB 38 AKE

Pojistná podložka MB, MBL – pro metrické pojistné matice

Pojistné podložky MB a MBL jsou mechanické zajišťovací prvky určené k zabezpečení pojistných matic KM, KML a HM .. T proti nechtěnému povolení. Používají se při upevnění ložisek a dalších součástí na hřídeli nebo upínacím pouzdru.

Provedení MB .. A představuje zesílenou variantu pojistné podložky MB.

Princip zajištění:

Vnitřní jazýček pojistné podložky se při montáži zasune do příslušné drážky v hřídeli nebo v závitové části upínacího pouzdra. Po dotažení pojistné matice se jeden z vnějších jazýčků podložky ohne do odpovídající drážky na obvodu matice. Tím vznikne mechanické zajištění, které zabraňuje samovolnému povolení matice během provozu.

Provedení:

• MB – standardní pojistná podložka
• MBL – pojistná podložka pro odpovídající provedení pojistných matic
• MB .. A – zesílené provedení podložky MB

Vlastnosti:

• Jednoduchý, stabilní a spolehlivý způsob zajištění
• Mechanická ochrana proti samovolnému povolení pojistné matice
• Snadná montáž a demontáž
• Vnitřní jazýček pro ustavení podložky v drážce
• Vnější jazýčky pro zajištění matice
• Určeno pro montáž na hřídel nebo upínací pouzdro
• Vhodné pro pojistné matice KM, KML a HM .. T

Použití:

• Zajištění pojistných matic KM
• Zajištění pojistných matic KML
• Zajištění pojistných matic HM .. T
• Upevnění ložisek na hřídelích
• Montáž ložisek pomocí upínacích pouzder
• Ložiskové uzly a průmyslové strojní konstrukce

Pokyny k montáži:

Po dotažení pojistné matice se jeden z vnějších jazýčků podložky ohne do drážky na jejím obvodu. Při každé nové montáži pojistné matice se doporučuje použít novou pojistnou podložku.

Upozornění:

Při výběru je nutné zvolit správnou velikost a provedení pojistné podložky podle použité pojistné matice, hřídele nebo upínacího pouzdra.
