Napínák FE 10 - M8

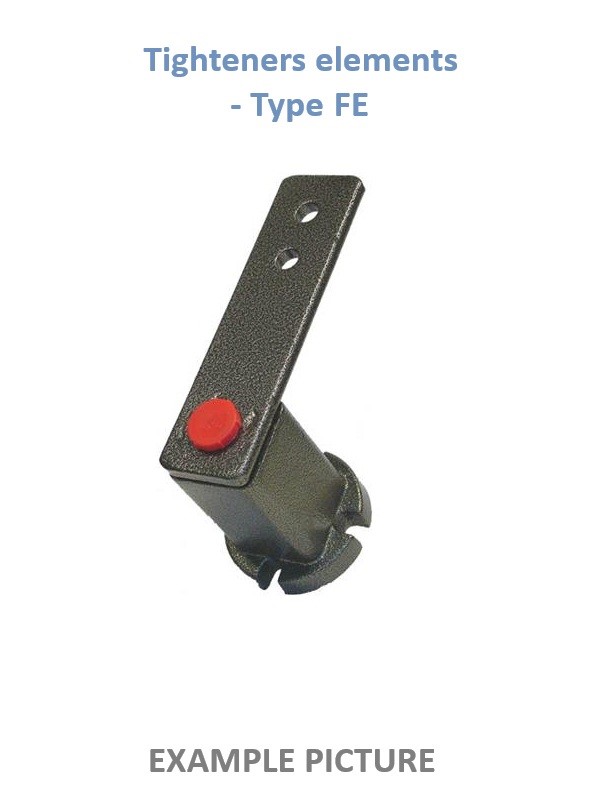

Napínák FE 10 – napínací element s ramenem a předním upevněním

Napínák FE 10 je kompaktní napínací element s ramenem a předním způsobem upevnění. Je určený pro napínání, vedení a kompenzaci provozního prodlužování řetězů, řemenů a dalších pohonných nebo dopravních prvků v průmyslových strojích a zařízeních.

Provedení FE využívá středový upevňovací šroub přístupný z vnější strany. Rameno je vybaveno dvěma montážními otvory o průměru 8,5 mm, které umožňují upevnění vhodného napínacího nebo vodicího prvku.

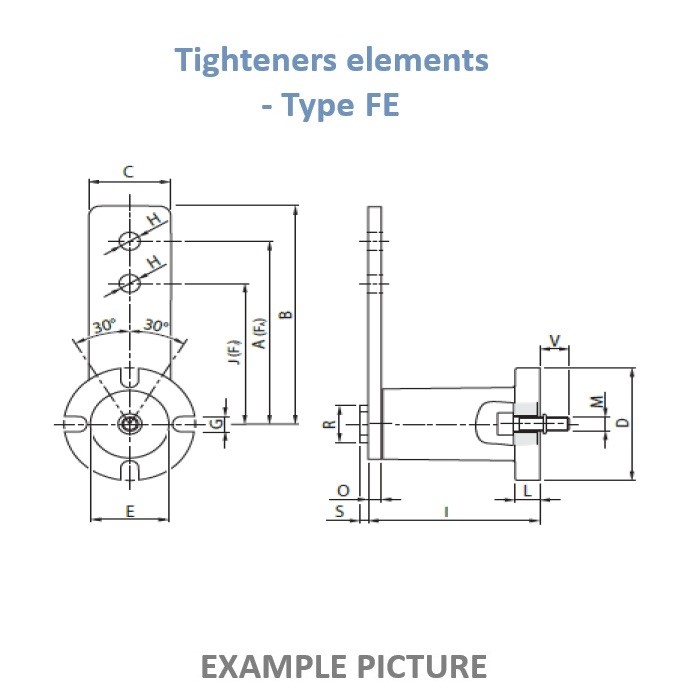

Technické údaje:

• Typ: FE 10
• Provedení: napínací element / rameno
• Způsob upevnění: přední
• Středový šroub M: M5
• Rozměr A: 80 mm
• Rozměr B: 90 mm
• Rozměr C: 25 mm
• Průměr D: 40 mm
• Průměr E: 20 mm
• Rozměr G: 7 mm
• Průměr otvorů H: 8,5 mm
• Rozměr I: 50,5 mm (+1,5 / -0,5 mm)
• Rozměr J: 60 mm
• Rozměr L: 6 mm
• Rozměr O: 5 mm
• Průměr R: 14 mm
• Rozměr S: 3,5 mm
• Rozměr V: 10 mm
• Síla F_A: 0–85 N
• Síla F_J: 0–113 N
• Hmotnost: 0,25 kg
• Úhel natočení: ±30°
• Pracovní teplota: -40 °C až +80 °C

Montážní otvory ramene: 2 × O 8,5 mm

Vlastnosti:

• Kompaktní napínací element s ramenem
• Přední způsob upevnění
• Středový upevňovací šroub M5
• Dva montážní otvory O 8,5 mm v rameni
• Rozsah natočení ±30°
• Pracovní rozsah teplot od -40 °C do +80 °C
• Vhodný pro průmyslové napínací a vodicí aplikace

Použití:

• Napínání řetězových pohonů
• Napínání řemenových pohonů
• Vedení pohonných a dopravních prvků
• Dopravníkové systémy
• Výrobní a montážní linky
• Průmyslové stroje a zařízení

Upozornění:

Při výběru a montáži je nutné respektovat rozměry napínáku, požadovaný rozsah natočení a přípustné hodnoty zatížení. Konkrétní napínací nebo vodicí prvek upevňovaný k ramenu musí odpovídat rozměrům montážních otvorů a požadavkům dané aplikace.
