Napínák FE 40 - M12

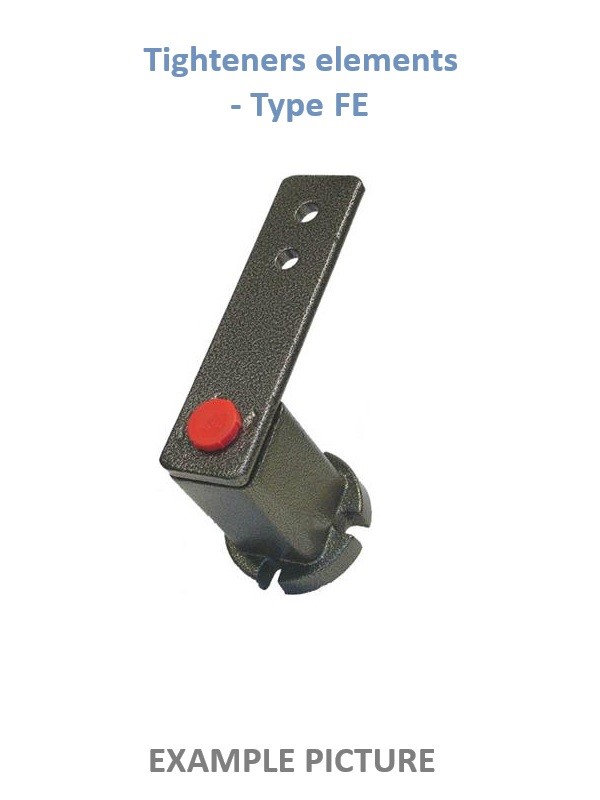

Napínák FE 40 – napínací element s ramenem M12 a předním upevněním

Napínák FE 40 je pákový napínací element s ramenem určený pro napínání, vedení a kompenzaci provozního prodlužování řetězů, řemenů a dalších pohonných nebo dopravních prvků. Robustní provedení je vhodné pro průmyslové stroje, dopravníkové systémy a další mechanická zařízení.

Provedení FE 40 využívá středový upevňovací šroub M10 přístupný z vnější strany. Rameno je vybaveno dvěma montážními otvory o průměru 12,5 mm, vhodnými pro upevnění pomocí šroubů M12.

Technické údaje:

• Typ: FE 40
• Provedení: pákový napínací element s ramenem
• Způsob upevnění: přední
• Středový upevňovací šroub M: M10
• Montáž ramene: M12

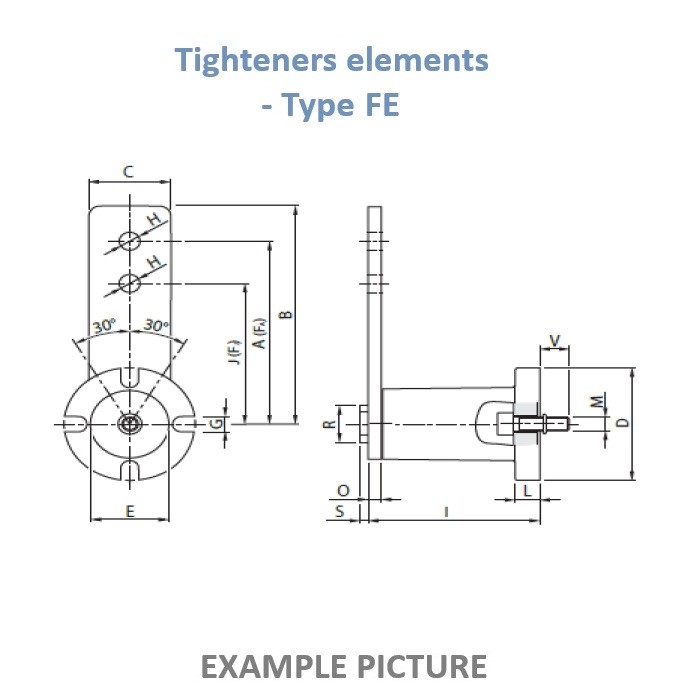

• Rozměr A: 130 mm
• Rozměr B: 155 mm
• Rozměr C: 50 mm
• Průměr D: 80 mm
• Průměr E: 48 mm
• Rozměr G: 11 mm
• Průměr otvorů H: 12,5 mm
• Rozměr I: 106 mm (+2,0 / -0,5 mm)
• Rozměr J: 100 mm
• Rozměr L: 15 mm
• Rozměr O: 8 mm
• Průměr R: 26 mm
• Rozměr S: 5 mm
• Rozměr V: 18 mm
• Síla F_A: 0–790 N
• Síla F_J: 0–1027 N
• Hmotnost: 1,90 kg
• Úhel natočení: ±30°
• Pracovní teplota: -40 °C až +80 °C

Montážní otvory ramene: 2 × O 12,5 mm pro šrouby M12

Vlastnosti:

• Robustní pákové provedení s napínacím ramenem
• Přední způsob upevnění
• Středový upevňovací šroub M10
• Rameno se dvěma otvory O 12,5 mm pro upevnění M12
• Rozsah natočení ±30°
• Síla F_A až 790 N
• Síla F_J až 1027 N
• Pracovní teplota od -40 °C do +80 °C
• Vhodný pro napínání a vedení pohonných a dopravních prvků

Použití:

• Napínání řetězových pohonů
• Napínání řemenových pohonů
• Vedení řetězů a řemenů
• Dopravníkové systémy
• Výrobní a montážní linky
• Průmyslové stroje a zařízení

Upozornění:

Při montáži je nutné respektovat rozměry napínáku, rozsah natočení ±30° a přípustné hodnoty zatížení. Napínací nebo vodicí prvek upevněný k ramenu musí odpovídat otvorům O 12,5 mm a provozním požadavkům konkrétní aplikace.
