Napínák FE 50 - M20

Napínák FE 50 – napínací element s ramenem M20 a předním upevněním

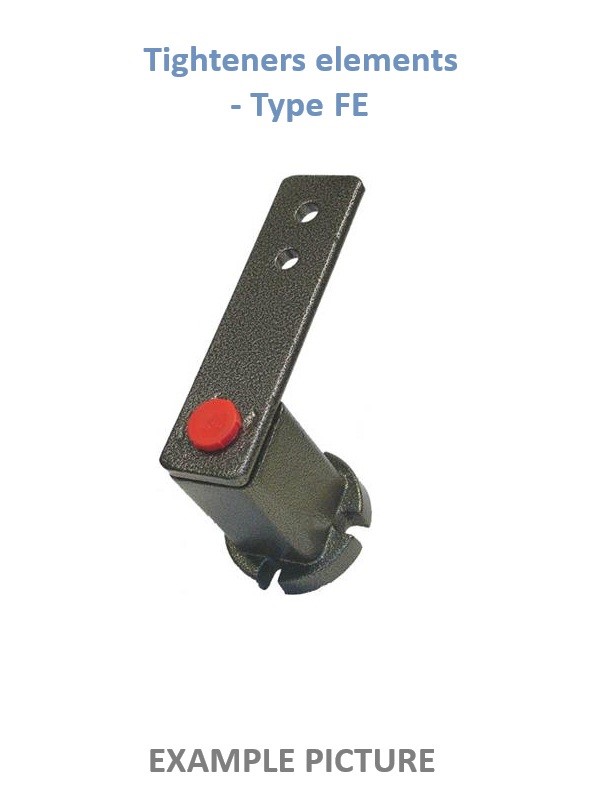

Napínák FE 50 je robustní pákový napínací element s ramenem určený pro napínání, vedení a kompenzaci provozního prodlužování řetězů, řemenů a dalších pohonných nebo dopravních prvků. Díky vyšší zatížitelnosti je vhodný pro náročnější průmyslové pohony, dopravníkové systémy a strojní zařízení.

Provedení FE 50 využívá středový upevňovací šroub M12 přístupný z vnější strany. Rameno je vybaveno dvěma montážními otvory o průměru 20,5 mm, vhodnými pro upevnění pomocí šroubů M20.

Technické údaje:

• Typ: FE 50
• Provedení: pákový napínací element s ramenem
• Způsob upevnění: přední
• Středový upevňovací šroub M: M12
• Montáž ramene: M20

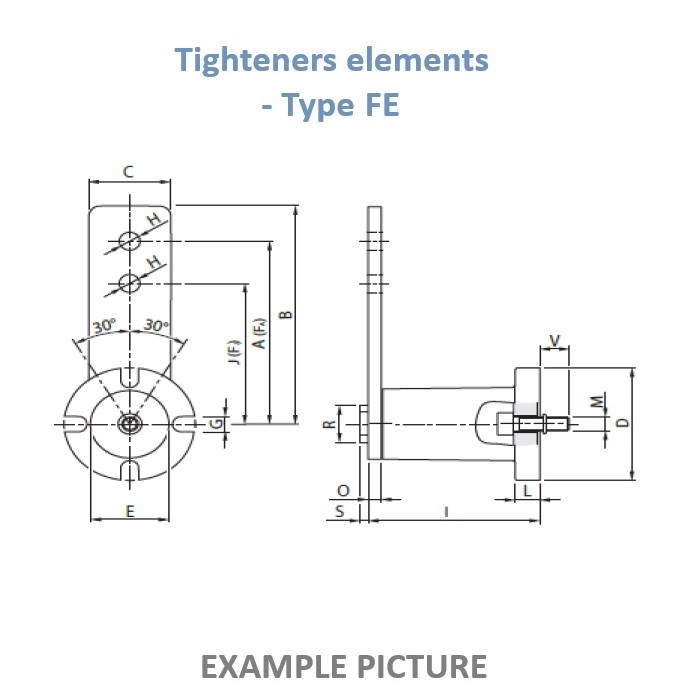

• Rozměr A: 175 mm
• Rozměr B: 205 mm
• Rozměr C: 65 mm
• Průměr D: 100 mm
• Průměr E: 62 mm
• Rozměr G: 13 mm
• Průměr otvorů H: 20,5 mm
• Rozměr I: 140 mm (+2,0 / -1,0 mm)
• Rozměr J: 140 mm
• Rozměr L: 15 mm
• Rozměr O: 10 mm
• Průměr R: 35 mm
• Rozměr S: 6 mm
• Rozměr V: 20 mm
• Síla F_A: 0–1600 N
• Síla F_J: 0–2000 N
• Hmotnost: 3,90 kg
• Úhel natočení: ±30°
• Pracovní teplota: -40 °C až +80 °C

Montážní otvory ramene: 2 × O 20,5 mm pro šrouby M20

Vlastnosti:

• Robustní pákové provedení s napínacím ramenem
• Přední způsob upevnění
• Středový upevňovací šroub M12
• Rameno se dvěma otvory O 20,5 mm pro upevnění M20
• Rozsah natočení ±30°
• Síla F_A až 1600 N
• Síla F_J až 2000 N
• Pracovní teplota od -40 °C do +80 °C
• Vhodný pro náročnější průmyslové napínací a vodicí aplikace

Použití:

• Napínání řetězových pohonů
• Napínání řemenových pohonů
• Vedení řetězů a řemenů
• Dopravníkové a transportní systémy
• Výrobní a montážní linky
• Průmyslové stroje a zařízení

Upozornění:

Při montáži je nutné respektovat rozměry napínáku, rozsah natočení ±30° a přípustné hodnoty zatížení. Napínací nebo vodicí prvek upevněný k ramenu musí odpovídat otvorům O 20,5 mm a provozním požadavkům konkrétní aplikace.
