Napínák FE 60 - M20

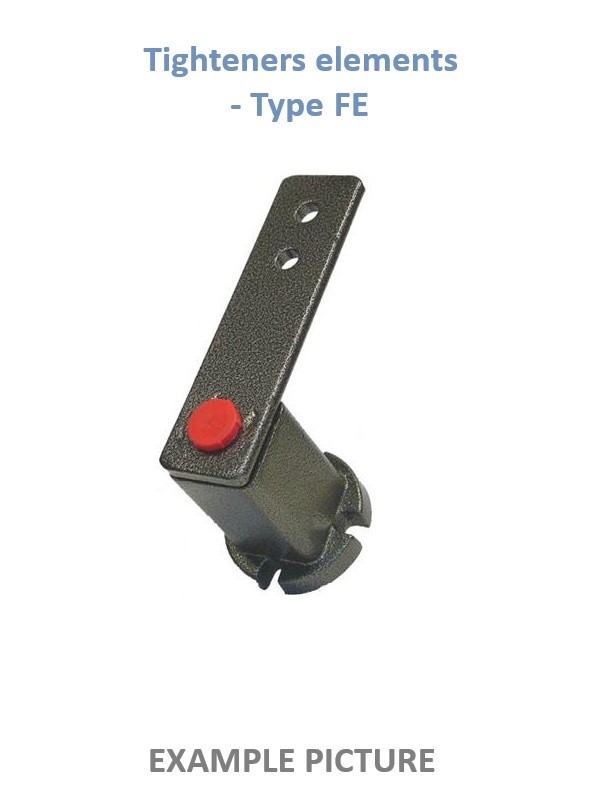

Napínák FE 60 – napínací element s ramenem M20 a předním upevněním

Napínák FE 60 je robustní pákový napínací element s ramenem určený pro napínání, vedení a kompenzaci provozního prodlužování řetězů, řemenů a dalších pohonných nebo dopravních prvků. Velikost FE 60 je vhodná zejména pro náročné průmyslové aplikace, dopravníkové systémy a strojní zařízení s požadavkem na stabilní napnutí pohonu.

Provedení FE umožňuje přední upevnění napínacího elementu. Rameno je vybaveno dvěma montážními otvory o průměru 20,5 mm, vhodnými pro upevnění pomocí šroubů M20.

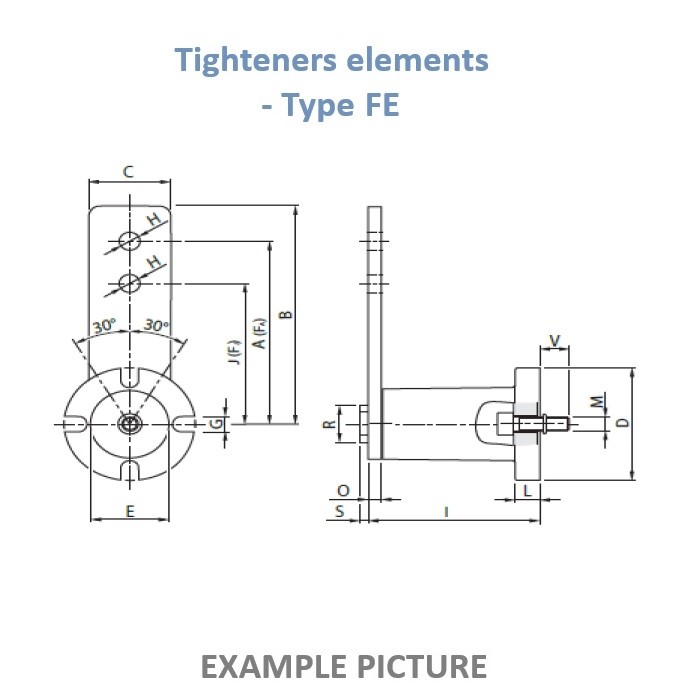

Technické údaje:

• Typ: FE 60
• Provedení: pákový napínací element s ramenem
• Způsob upevnění: přední
• Středový upevňovací šroub M: M20
• Montáž ramene: M20
• Rozměr A: 200 mm
• Rozměr B: 250 mm
• Rozměr C: 80 mm
• Průměr D: 120 mm
• Průměr E: 75 mm
• Rozměr G: 17 mm
• Průměr otvorů H: 20,5 mm
• Rozměr I: 164 mm (+2,0 / -1,0 mm)
• Rozměr J: 160 mm
• Rozměr L: 20 mm
• Rozměr O: 12 mm
• Průměr R: 40 mm
• Rozměr S: 8 mm
• Rozměr V: 30 mm
• Síla F_A: 0–2500 N
• Síla F_J: 0–3125 N
• Hmotnost: 6,40 kg
• Úhel natočení: ±30°
• Pracovní teplota: -40 °C až +80 °C

Montážní otvory ramene: 2 × O 20,5 mm pro šrouby M20

Vlastnosti:

• Robustní pákové provedení pro náročné průmyslové aplikace
• Přední způsob upevnění
• Rameno se dvěma montážními otvory O 20,5 mm
• Upevnění napínacího nebo vodicího prvku pomocí šroubů M20
• Rozsah natočení ±30°
• Vhodný pro napínání a vedení řetězů a řemenů
• Pomáhá kompenzovat provozní změny napnutí pohonného nebo dopravního prvku
• Pracovní teplota od -40 °C do +80 °C

Použití:

• Napínání řetězových pohonů
• Napínání řemenových pohonů
• Vedení řetězů a řemenů
• Dopravníkové a transportní systémy
• Výrobní a montážní linky
• Průmyslové stroje a zařízení
• Strojírenské a manipulační aplikace

Upozornění:

Při montáži je nutné respektovat rozměry napínáku, rozsah natočení ±30° a přípustné hodnoty zatížení. Napínací nebo vodicí prvek upevněný k ramenu musí odpovídat otvorům O 20,5 mm a provozním požadavkům konkrétní aplikace.
