Napínák RE 10 - M6

Napínák RE 10 – napínací element s ramenem M6

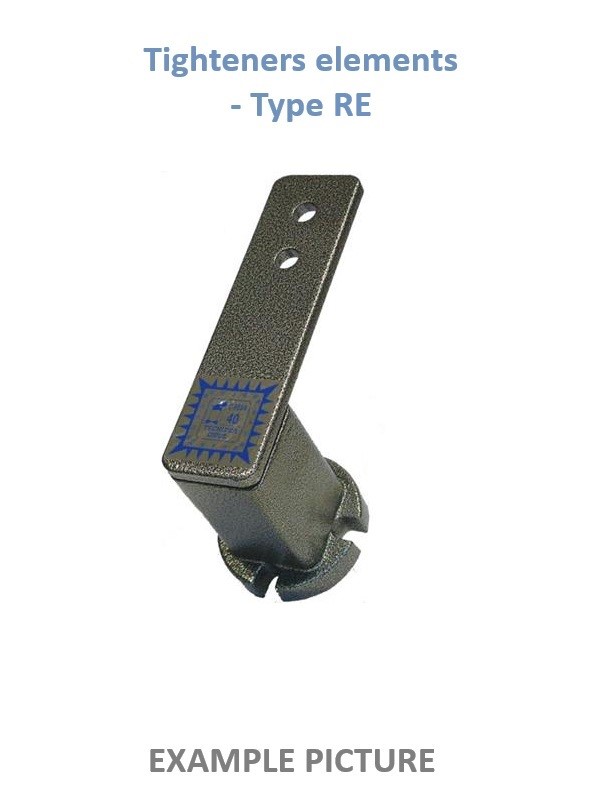

Napínák RE 10 je kompaktní pákový napínací element s ramenem určený pro napínání, vedení a kompenzaci provozního prodlužování řetězů, řemenů a dalších pohonných nebo dopravních prvků. Je vhodný pro průmyslové stroje, dopravníkové systémy a další mechanická zařízení.

Provedení RE 10 je vybaveno středovým upevněním M6. Rameno má dva montážní otvory o průměru 8,5 mm, vhodné pro upevnění pomocí šroubů M8. Napínací element umožňuje natočení ramene v rozsahu ±30°.

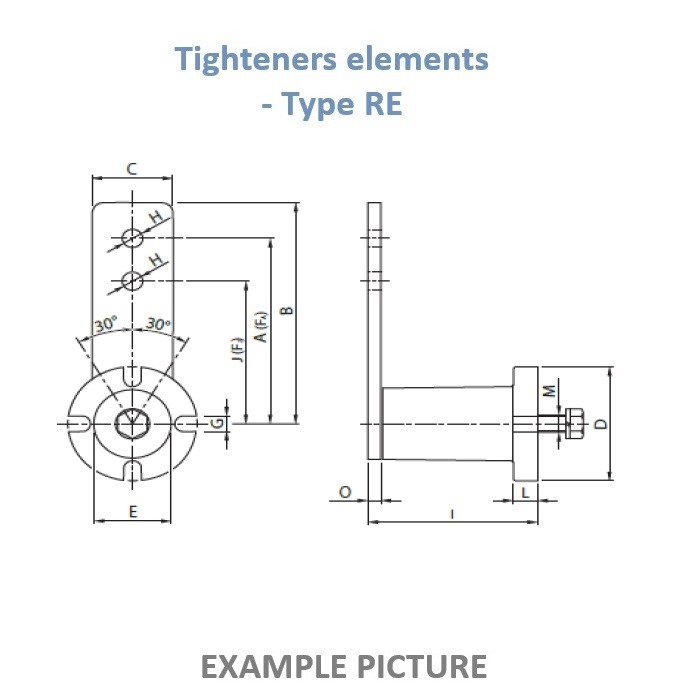

Technické údaje:

• Typ: RE 10
• Provedení: pákový napínací element s ramenem
• Montáž ramene: M8
• Středové upevnění M: M6
• Rozměr A: 80 mm
• Rozměr B: 90 mm
• Rozměr C: 25 mm
• Průměr D: 40 mm
• Průměr E: 20 mm
• Rozměr G: 7 mm
• Průměr otvorů H: 8,5 mm
• Rozměr I: 50,5 mm (+1,5 / -0,5 mm)
• Rozměr J: 60 mm
• Rozměr L: 6 mm
• Rozměr O: 5 mm
• Síla F_A: 0–85 N
• Síla F_J: 0–113 N
• Hmotnost: 0,28 kg
• Úhel natočení: ±30°
• Pracovní teplota: -40 °C až +80 °C

Montážní otvory ramene: 2 × O 8,5 mm pro šrouby M8

Vlastnosti:

• Kompaktní pákové provedení s napínacím ramenem
• Rameno se dvěma montážními otvory O 8,5 mm
• Rozsah natočení ±30°
• Síla F_A až 85 N
• Síla F_J až 113 N
• Pracovní teplota od -40 °C do +80 °C
• Vhodný pro napínání a vedení pohonných a dopravních prvků

Použití:

• Napínání řetězových pohonů
• Napínání řemenových pohonů
• Vedení řetězů a řemenů
• Dopravníkové systémy
• Výrobní a montážní zařízení
• Průmyslové stroje a zařízení

Upozornění:

Při montáži je nutné respektovat rozměry napínáku, rozsah natočení ±30° a přípustné hodnoty zatížení. Montovaný napínací nebo vodicí prvek musí odpovídat otvorům O 8,5 mm a provozním požadavkům konkrétní aplikace.
