Napínák RE 30 - M10 - NEREZ

Napínák RE 30 M10 – nerezové provedení / Stainless Steel

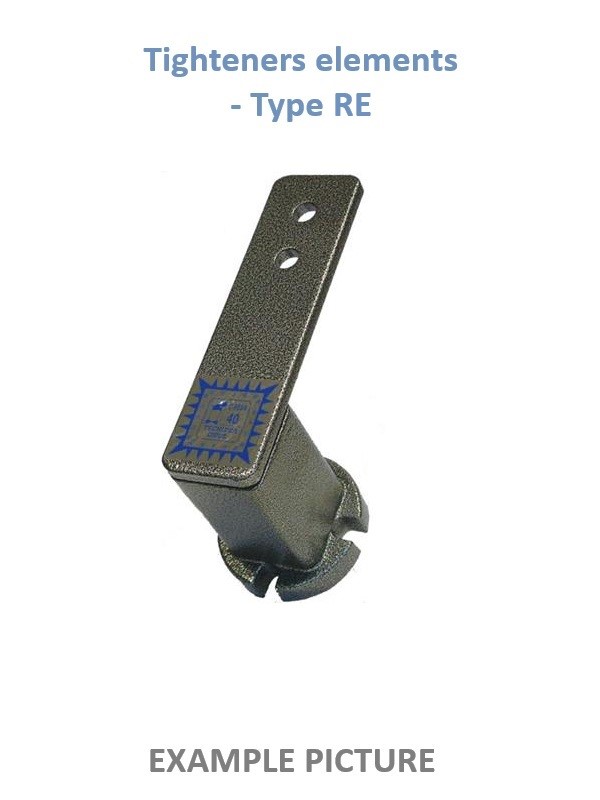

Napínák RE 30 je pákový napínací element s ramenem v nerezovém provedení (Stainless Steel), určený pro napínání, vedení a kompenzaci provozního prodlužování řetězů, řemenů a dalších pohonných nebo dopravních prvků. Nerezové provedení je vhodné zejména pro aplikace se zvýšenými požadavky na odolnost proti korozi a pro provozy s vyšší vlhkostí.

Provedení RE 30 je vybaveno upevněním M10. Rameno má dva montážní otvory o průměru 10,5 mm a umožňuje natočení v rozsahu ±30°.

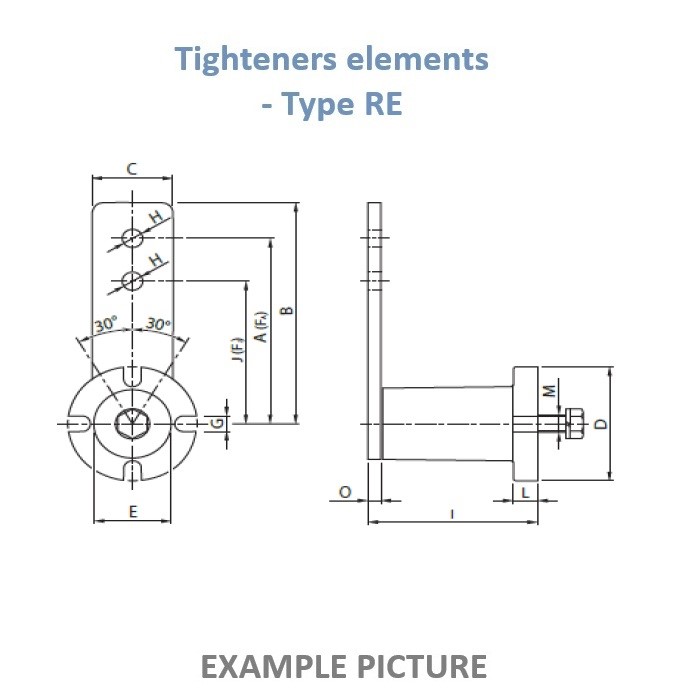

Technické údaje:

• Typ: RE 30
• Provedení: pákový napínací element s ramenem
• Materiálové provedení: nerez / Stainless Steel
• Upevnění M: M10
• Rozměr A: 100 mm
• Rozměr B: 115 mm
• Rozměr C: 35 mm
• Průměr D: 60 mm
• Průměr E: 35 mm
• Rozměr G: 9 mm
• Průměr otvorů H: 10,5 mm
• Rozměr I: 77 mm (+1,5 / -0,5 mm)
• Rozměr J: 80 mm
• Rozměr L: 10 mm
• Rozměr O: 6 mm
• Síla F_A: 0–340 N
• Síla F_J: 0–425 N
• Hmotnost: 0,73 kg
• Úhel natočení: ±30°
• Pracovní teplota: -40 °C až +80 °C

Montážní otvory ramene: 2 × O 10,5 mm

Vlastnosti:

• Nerezové provedení Stainless Steel
• Zvýšená odolnost proti korozi
• Robustní pákové provedení s napínacím ramenem
• Upevnění M10
• Rameno se dvěma montážními otvory O 10,5 mm
• Rozsah natočení ±30°
• Síla F_A až 340 N
• Síla F_J až 425 N
• Vhodný pro napínání a vedení pohonných a dopravních prvků

Použití:

• Napínání řetězových pohonů
• Napínání řemenových pohonů
• Vedení řetězů a řemenů
• Dopravníkové a transportní systémy
• Potravinářská a balicí zařízení
• Výrobní a montážní linky
• Průmyslové stroje a zařízení
• Provozy se zvýšenou vlhkostí nebo požadavkem na korozní odolnost

Upozornění:

Uvedené rozměry, hodnoty zatížení, hmotnost a pracovní teplotní rozsah vycházejí z technických údajů provedení RE 30 v přiložené tabulce. U nerezové varianty je před použitím vhodné ověřit, zda jsou provozní hodnoty shodné s konkrétním nerezovým provedením výrobce.
