Napínák RE 30 - M10

Napínák RE 30 M10 – napínací element s ramenem

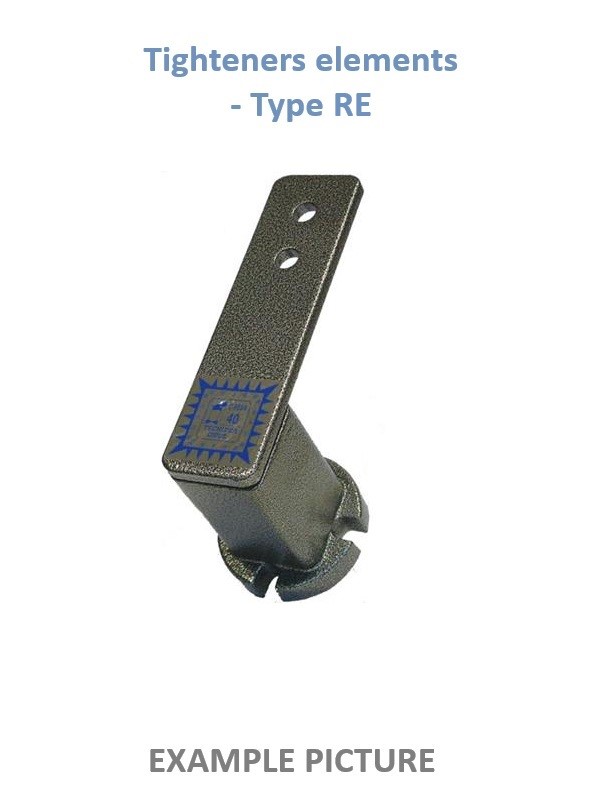

Napínák RE 30 je pákový napínací element s ramenem určený pro napínání, vedení a kompenzaci provozního prodlužování řetězů, řemenů a dalších pohonných nebo dopravních prvků. Je vhodný pro použití v průmyslových strojích, dopravníkových systémech, výrobních linkách a dalších mechanických zařízeních.

Provedení RE 30 je podle technické tabulky vybaveno upevněním M10. Rameno má dva montážní otvory o průměru 10,5 mm a umožňuje natočení v rozsahu ±30°.

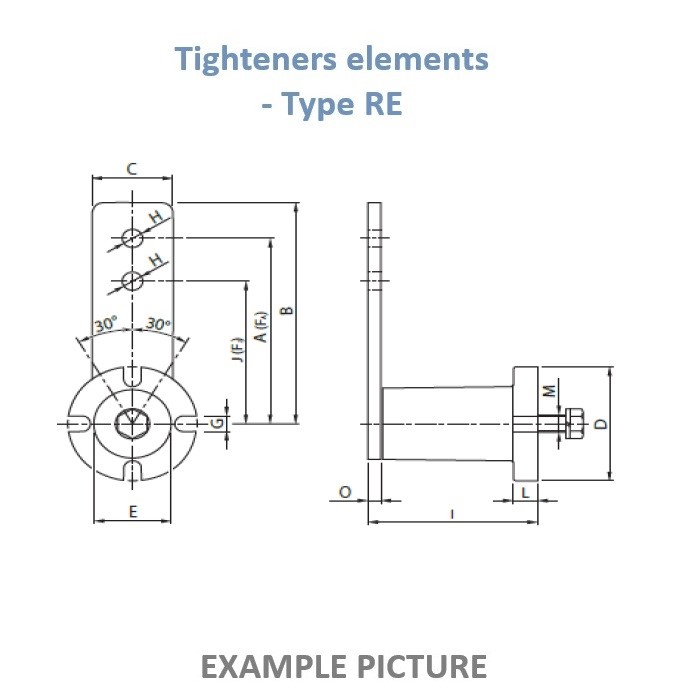

Technické údaje:

• Typ: RE 30
• Provedení: pákový napínací element s ramenem
• Upevnění M: M10
• Rozměr A: 100 mm
• Rozměr B: 115 mm
• Rozměr C: 35 mm
• Průměr D: 60 mm
• Průměr E: 35 mm
• Rozměr G: 9 mm
• Průměr otvorů H: 10,5 mm
• Rozměr I: 77 mm (+1,5 / -0,5 mm)
• Rozměr J: 80 mm
• Rozměr L: 10 mm
• Rozměr O: 6 mm
• Síla F_A: 0–340 N
• Síla F_J: 0–425 N
• Hmotnost: 0,73 kg
• Úhel natočení: ±30°
• Pracovní teplota: -40 °C až +80 °C

Montážní otvory ramene: 2 × O 10,5 mm

Vlastnosti:

• Robustní pákové provedení s napínacím ramenem
• Upevnění M10
• Rameno se dvěma montážními otvory O 10,5 mm
• Rozsah natočení ±30°
• Síla F_A až 340 N
• Síla F_J až 425 N
• Pracovní teplota od -40 °C do +80 °C
• Vhodný pro napínání a vedení pohonných a dopravních prvků

Použití:

• Napínání řetězových pohonů
• Napínání řemenových pohonů
• Vedení řetězů a řemenů
• Dopravníkové a transportní systémy
• Výrobní a montážní linky
• Průmyslové stroje a zařízení

Upozornění:

Při montáži je nutné respektovat rozměry napínáku, rozsah natočení ±30° a přípustné hodnoty zatížení. Napínací nebo vodicí prvek upevněný k ramenu musí odpovídat otvorům O 10,5 mm a provozním požadavkům konkrétní aplikace.
