Napínák RE 40 - M12

Napínák RE 40 M12 – napínací element s ramenem

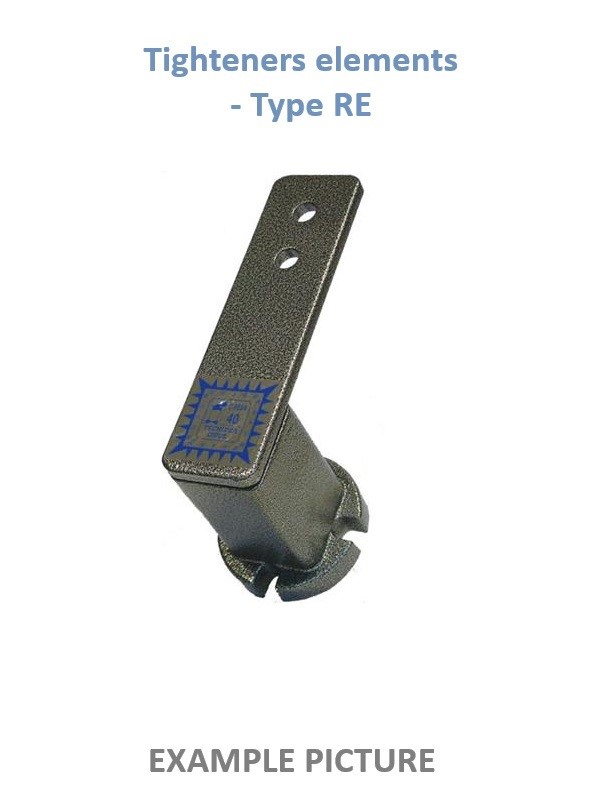

Napínák RE 40 je robustní pákový napínací element s ramenem určený pro napínání, vedení a kompenzaci provozního prodlužování řetězů, řemenů a dalších pohonných nebo dopravních prvků. Je vhodný pro průmyslové stroje, dopravníkové systémy, výrobní linky a další mechanická zařízení s požadavkem na spolehlivé udržování provozního napnutí.

Provedení RE 40 je podle technické tabulky vybaveno upevněním M12. Rameno má dva montážní otvory o průměru 12,5 mm a umožňuje natočení v rozsahu ±30°.

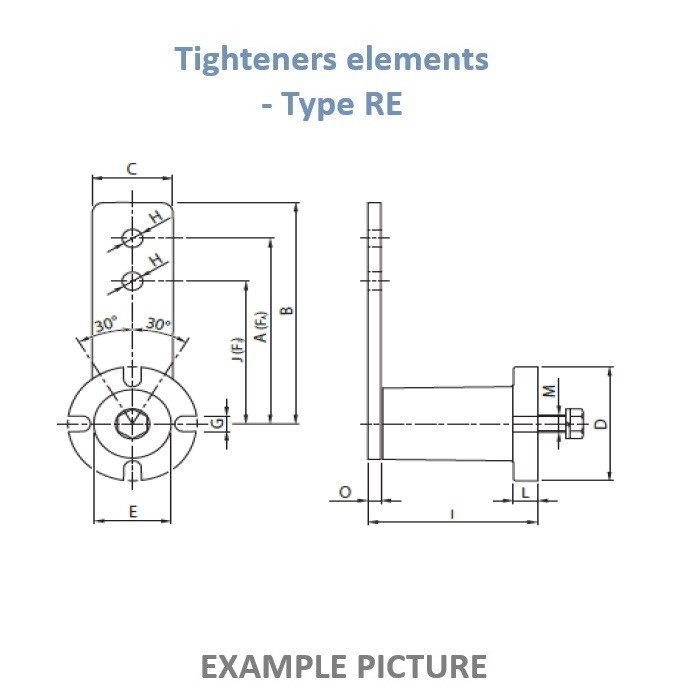

Technické údaje:

• Typ: RE 40
• Provedení: pákový napínací element s ramenem
• Upevnění M: M12
• Rozměr A: 130 mm
• Rozměr B: 155 mm
• Rozměr C: 50 mm
• Průměr D: 80 mm
• Průměr E: 48 mm
• Rozměr G: 11 mm
• Průměr otvorů H: 12,5 mm
• Rozměr I: 106 mm (+2,0 / -0,5 mm)
• Rozměr J: 100 mm
• Rozměr L: 15 mm
• Rozměr O: 8 mm
• Síla F_A: 0–790 N
• Síla F_J: 0–1027 N
• Hmotnost: 2,00 kg
• Úhel natočení: ±30°
• Pracovní teplota: -40 °C až +80 °C

Montážní otvory ramene: 2 × O 12,5 mm pro šrouby M12

Vlastnosti:

• Robustní pákové provedení s napínacím ramenem
• Upevnění M12
• Rameno se dvěma montážními otvory O 12,5 mm
• Rozsah natočení ±30°
• Síla F_A až 790 N
• Síla F_J až 1027 N
• Pracovní teplota od -40 °C do +80 °C
• Vhodný pro napínání a vedení pohonných a dopravních prvků
• Pomáhá kompenzovat změny napnutí vznikající během provozu

Použití:

• Napínání řetězových pohonů
• Napínání řemenových pohonů
• Vedení řetězů a řemenů
• Dopravníkové a transportní systémy
• Výrobní a montážní linky
• Průmyslové stroje a zařízení
• Strojírenské a manipulační aplikace

Upozornění:

Při montáži je nutné respektovat rozměry napínáku, rozsah natočení ±30° a přípustné hodnoty zatížení. Napínací nebo vodicí prvek upevněný k ramenu musí odpovídat otvorům O 12,5 mm a provozním požadavkům konkrétní aplikace.
