Napínák RE 50 - M16

Napínák RE 50 M16 – napínací element s ramenem

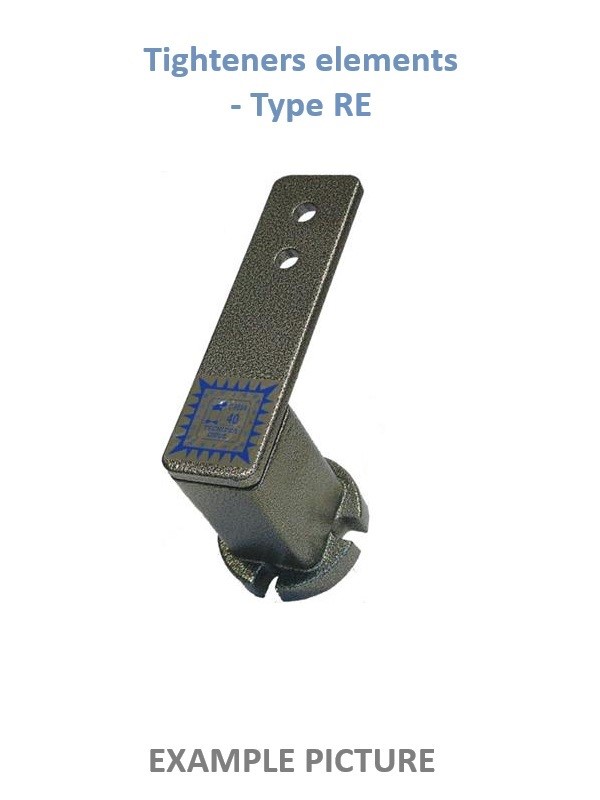

Napínák RE 50 je robustní pákový napínací element s ramenem určený pro napínání, vedení a kompenzaci provozního prodlužování řetězů, řemenů a dalších pohonných nebo dopravních prvků. Je vhodný pro náročnější průmyslové aplikace, dopravníkové systémy, výrobní linky a strojní zařízení s požadavkem na spolehlivé udržování provozního napnutí.

Provedení RE 50 je podle technické tabulky vybaveno upevněním M16. Rameno má dva montážní otvory o průměru 20,5 mm a umožňuje natočení v rozsahu ±30°.

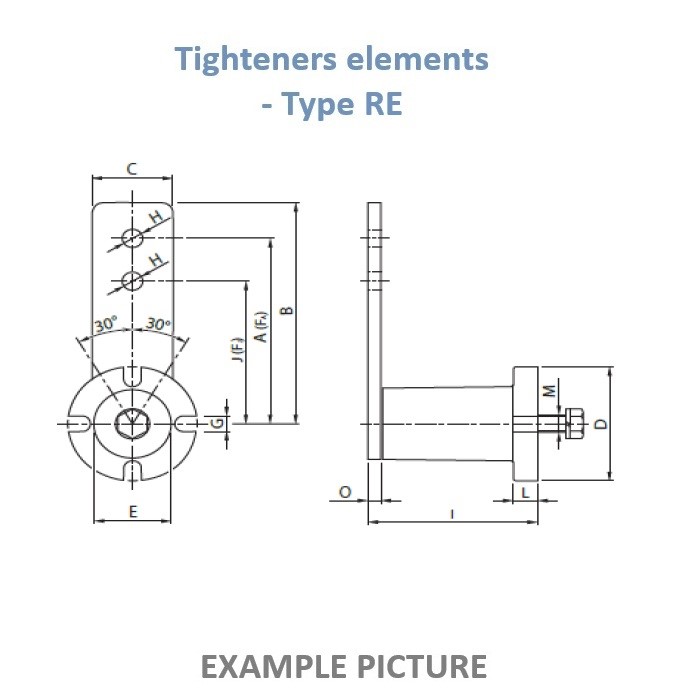

Technické údaje:

• Typ: RE 50
• Provedení: pákový napínací element s ramenem
• Upevnění M: M16
• Rozměr A: 175 mm
• Rozměr B: 205 mm
• Rozměr C: 65 mm
• Průměr D: 100 mm
• Průměr E: 62 mm
• Rozměr G: 13 mm
• Průměr otvorů H: 20,5 mm
• Rozměr I: 140 mm (+2,0 / -1,0 mm)
• Rozměr J: 140 mm
• Rozměr L: 15 mm
• Rozměr O: 10 mm
• Síla F_A: 0–1600 N
• Síla F_J: 0–2000 N
• Hmotnost: 4,10 kg
• Úhel natočení: ±30°
• Pracovní teplota: -40 °C až +80 °C

Montážní otvory ramene: 2 × O 20,5 mm

Vlastnosti:

• Robustní pákové provedení s napínacím ramenem
• Upevnění M16
• Rameno se dvěma montážními otvory O 20,5 mm
• Rozsah natočení ±30°
• Síla F_A až 1600 N
• Síla F_J až 2000 N
• Pracovní teplota od -40 °C do +80 °C
• Vhodný pro napínání a vedení pohonných a dopravních prvků
• Pomáhá udržovat požadované napnutí a kompenzovat jeho změny během provozu

Použití:

• Napínání řetězových pohonů
• Napínání řemenových pohonů
• Vedení řetězů a řemenů
• Dopravníkové a transportní systémy
• Výrobní a montážní linky
• Průmyslové stroje a zařízení
• Strojírenské a manipulační aplikace

Upozornění:

Při montáži je nutné respektovat rozměry napínáku, rozsah natočení ±30° a přípustné hodnoty zatížení. Napínací nebo vodicí prvek upevněný k ramenu musí odpovídat otvorům O 20,5 mm a provozním požadavkům konkrétní aplikace.
