Napínák RE 60 - M20

Napínák RE 60 M20 – napínací element s ramenem

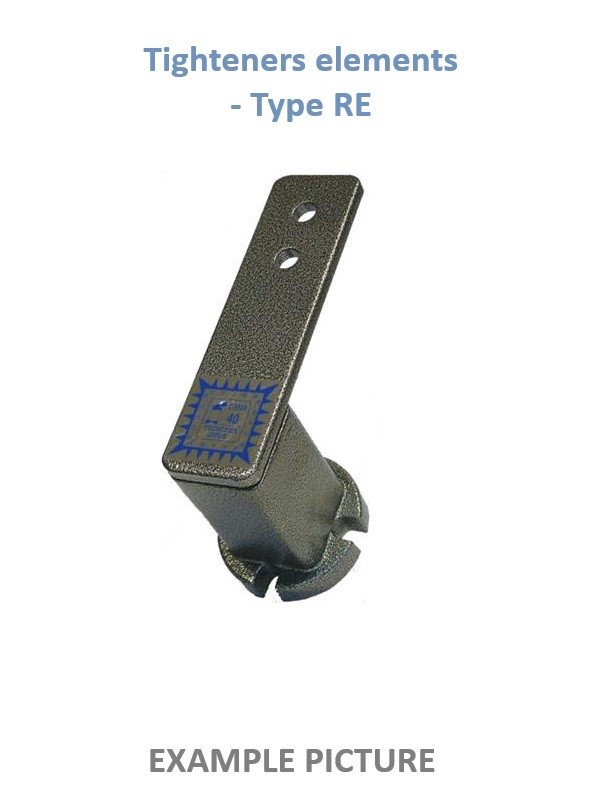

Napínák RE 60 je robustní pákový napínací element s ramenem určený pro napínání, vedení a kompenzaci provozního prodlužování řetězů, řemenů a dalších pohonných nebo dopravních prvků. Velikost RE 60 je vhodná zejména pro náročné průmyslové aplikace, dopravníkové systémy, výrobní linky a strojní zařízení s požadavkem na vysokou napínací sílu a spolehlivé udržování provozního napnutí.

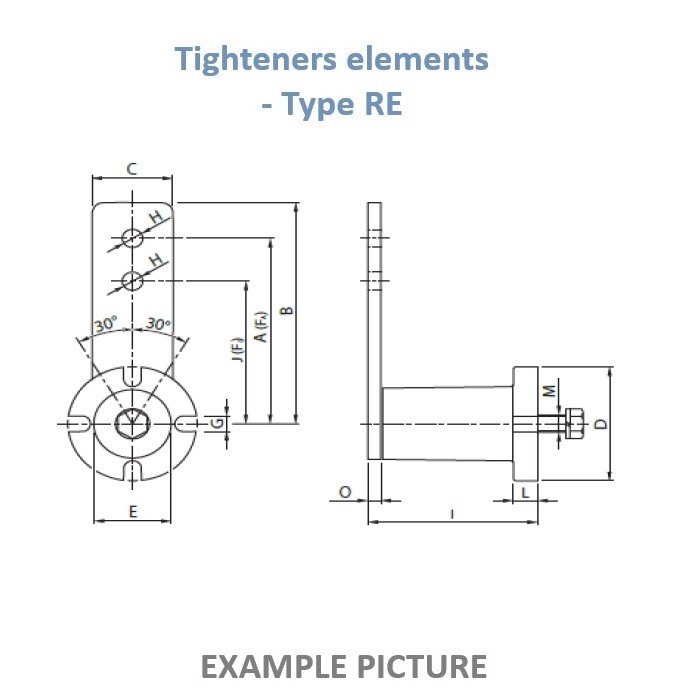

Provedení RE 60 je podle technické tabulky vybaveno upevněním M20. Rameno má dva montážní otvory o průměru 20,5 mm a umožňuje natočení v rozsahu ±30°.

Technické údaje:

• Typ: RE 60
• Provedení: pákový napínací element s ramenem
• Upevnění M: M20
• Rozměr A: 200 mm
• Rozměr B: 250 mm
• Rozměr C: 80 mm
• Průměr D: 120 mm
• Průměr E: 75 mm
• Rozměr G: 17 mm
• Průměr otvorů H: 20,5 mm
• Rozměr I: 164 mm (+2,0 / -1,0 mm)
• Rozměr J: 160 mm
• Rozměr L: 20 mm
• Rozměr O: 12 mm
• Síla F_A: 0–2500 N
• Síla F_J: 0–3125 N
• Hmotnost: 6,70 kg
• Úhel natočení: ±30°
• Pracovní teplota: -40 °C až +80 °C

Montážní otvory ramene: 2 × O 20,5 mm

Vlastnosti:

• Robustní pákové provedení s napínacím ramenem
• Upevnění M20
• Rameno se dvěma montážními otvory O 20,5 mm
• Rozsah natočení ±30°
• Síla F_A až 2500 N
• Síla F_J až 3125 N
• Pracovní teplota od -40 °C do +80 °C
• Vhodný pro aplikace s vyššími požadavky na napínací sílu
• Pomáhá udržovat požadované napnutí a kompenzovat jeho změny během provozu

Použití:

• Napínání řetězových pohonů
• Napínání řemenových pohonů
• Vedení řetězů a řemenů
• Dopravníkové a transportní systémy
• Výrobní a montážní linky
• Průmyslové stroje a zařízení
• Strojírenské a manipulační aplikace

Upozornění:

Při montáži je nutné respektovat rozměry napínáku, rozsah natočení ±30° a přípustné hodnoty zatížení. Napínací nebo vodicí prvek upevněný k ramenu musí odpovídat otvorům O 20,5 mm a provozním požadavkům konkrétní aplikace.
