Napínák RE 70 - M24

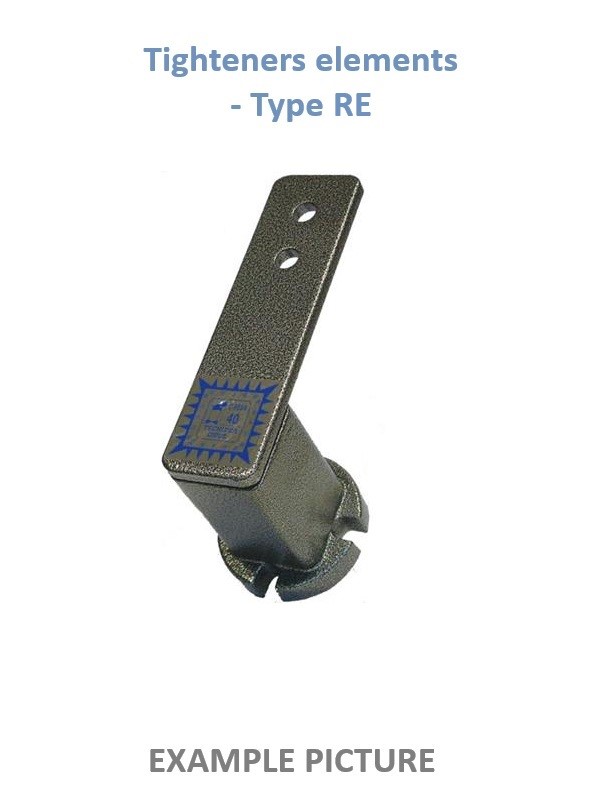

Napínák RE 70 M20 – napínací element s ramenem

Napínák RE 70 je robustní pákový napínací element s ramenem určený pro napínání, vedení a kompenzaci provozního prodlužování řetězů, řemenů a dalších pohonných nebo dopravních prvků. Velikost RE 70 je vhodná zejména pro náročné průmyslové aplikace, dopravníkové systémy a strojní zařízení s požadavkem na vysokou napínací sílu a stabilní provoz.

Provedení RE 70 je podle technické tabulky vybaveno upevněním M20. Rameno má dva montážní otvory o průměru 20,5 mm a umožňuje natočení v rozsahu ±30°.

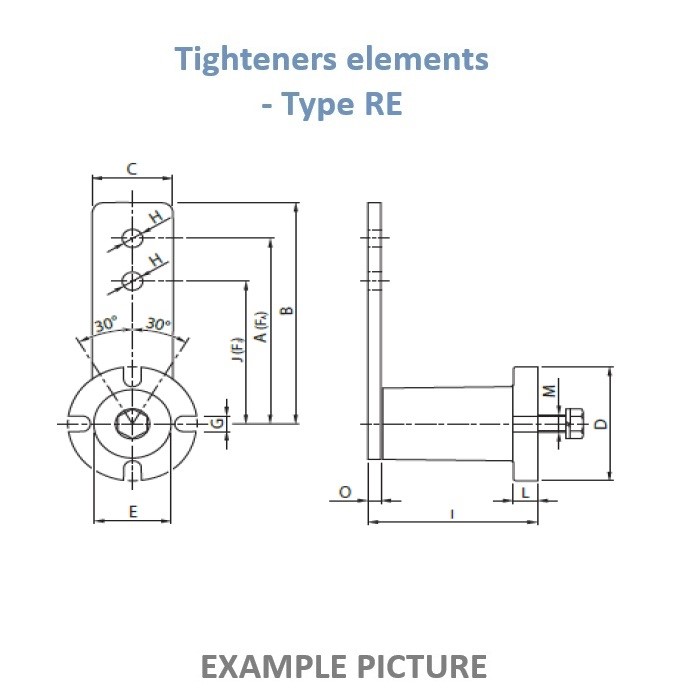

Technické údaje:

• Typ: RE 70
• Provedení: pákový napínací element s ramenem
• Upevnění M: M20
• Rozměr A: 250 mm
• Rozměr B: 300 mm
• Rozměr C: 100 mm
• Průměr D: 140 mm
• Průměr E: 90 mm
• Rozměr G: 20 mm
• Průměr otvorů H: 20,5 mm
• Rozměr I: 195 mm (+2,0 / -1,0 mm)
• Rozměr J: 200 mm
• Rozměr L: 25 mm
• Rozměr O: 15 mm
• Síla F_A: 0–4000 N
• Síla F_J: 0–5000 N
• Hmotnost: 10,50 kg
• Úhel natočení: ±30°
• Pracovní teplota: -40 °C až +80 °C

Montážní otvory ramene: 2 × O 20,5 mm

Vlastnosti:

• Robustní pákové provedení s napínacím ramenem
• Upevnění M20
• Rameno se dvěma montážními otvory O 20,5 mm
• Rozsah natočení ±30°
• Vysoká napínací síla pro náročné průmyslové aplikace
• Vhodný pro napínání a vedení řetězů a řemenů
• Pomáhá udržovat požadované provozní napnutí
• Kompenzuje změny napnutí vznikající během provozu
• Pracovní teplota od -40 °C do +80 °C

Použití:

• Napínání řetězových pohonů
• Napínání řemenových pohonů
• Vedení řetězů a řemenů
• Dopravníkové a transportní systémy
• Výrobní a montážní linky
• Těžší průmyslové stroje a zařízení
• Strojírenské a manipulační aplikace

Upozornění:

Při montáži je nutné respektovat rozměry napínáku, rozsah natočení ±30° a přípustné hodnoty zatížení. Napínací nebo vodicí prvek upevněný k ramenu musí odpovídat otvorům O 20,5 mm a provozním požadavkům konkrétní aplikace.
