Napínák SB 10 - držák (RE10, FE10)

Držák SB 10 – pro napínací elementy RE 10 a FE 10

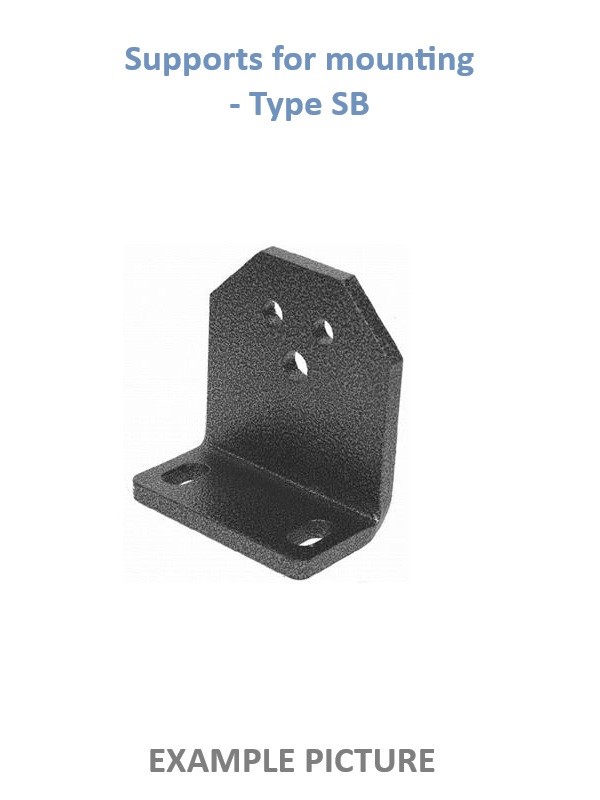

Držák SB 10 je montážní podpěra určená pro upevnění napínacích elementů velikosti 10 ke konstrukci stroje nebo zařízení. Je vhodný pro napínáky RE 10 a FE 10 a umožňuje jejich pevnou a stabilní montáž v požadované pracovní poloze.

Držák má úhlové provedení s montážní základnou a svislou částí pro upevnění napínacího elementu. Používá se zejména u řetězových a řemenových pohonů, dopravníků a dalších průmyslových aplikací, kde je nutné napínací element bezpečně připevnit ke konstrukci stroje.

Technické údaje:

• Typ: SB 10
• Provedení: držák pro montáž napínáku ke stroji
• Velikost: 10
• Kompatibilní napínací elementy: RE 10, FE 10

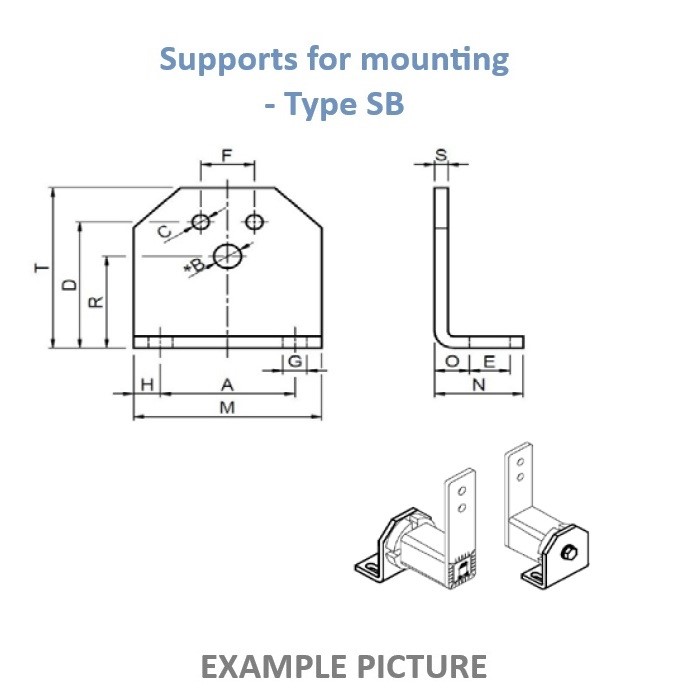

• Rozměr A: 30 mm
• Průměr otvoru B: 6,5 mm
• Průměr otvorů C: 5,5 mm
• Rozměr D: 35 mm
• Rozměr E: 13 mm
• Rozměr F: 10 mm
• Rozměr G: 7 mm
• Rozměr H: 7,5 mm
• Rozměr M: 45 mm
• Rozměr N: 30 mm
• Rozměr O: 11,5 mm
• Rozměr R: 27 mm
• Tloušťka S: 4 mm
• Celková výška T: 46 mm
• Hmotnost: 0,09 kg

Vlastnosti:

• Určený pro napínací elementy RE 10 a FE 10
• Úhlové provedení pro montáž ke konstrukci stroje
• Pevné a stabilní uchycení napínáku
• Kompaktní konstrukce
• Jednoduché začlenění napínacího elementu do pohonu
• Vhodný pro průmyslové napínací systémy

Použití:

• Montáž napínáků RE 10 a FE 10
• Řetězové pohony
• Řemenové pohony
• Dopravníkové a transportní systémy
• Výrobní a montážní linky
• Průmyslové stroje a zařízení

Upozornění:

Před montáží je nutné ověřit rozměrovou kompatibilitu držáku SB 10 s napínacím elementem a konstrukcí stroje. Držák musí být upevněn tak, aby bezpečně přenášel síly vznikající při napínání a během provozu pohonu.
