Napínák SB 20 - držák (RE20, FE20)

Držák SB 20 – pro napínací elementy RE 20 a FE 20

Držák SB 20 je montážní podpěra určená pro upevnění napínacích elementů velikosti 20 ke konstrukci stroje nebo zařízení. Je vhodný pro napínáky RE 20 a FE 20 a umožňuje jejich pevnou a stabilní montáž v požadované pracovní poloze.

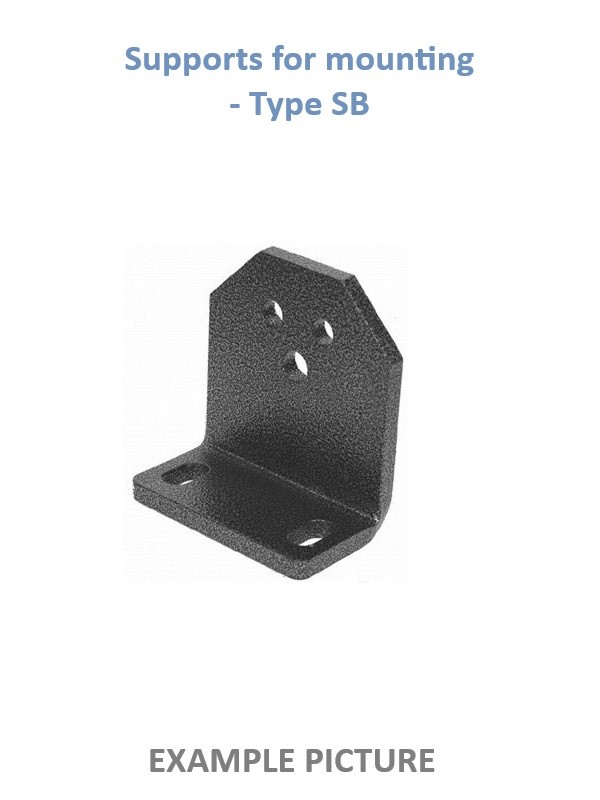

Držák má úhlové provedení s montážní základnou a svislou částí pro upevnění napínacího elementu. Používá se zejména u řetězových a řemenových pohonů, dopravníků a dalších průmyslových aplikací, kde je nutné napínací element bezpečně připevnit ke konstrukci stroje.

Technické údaje:

• Typ: SB 20
• Provedení: držák pro montáž napínáku ke stroji
• Velikost: 20
• Kompatibilní napínací elementy: RE 20, FE 20

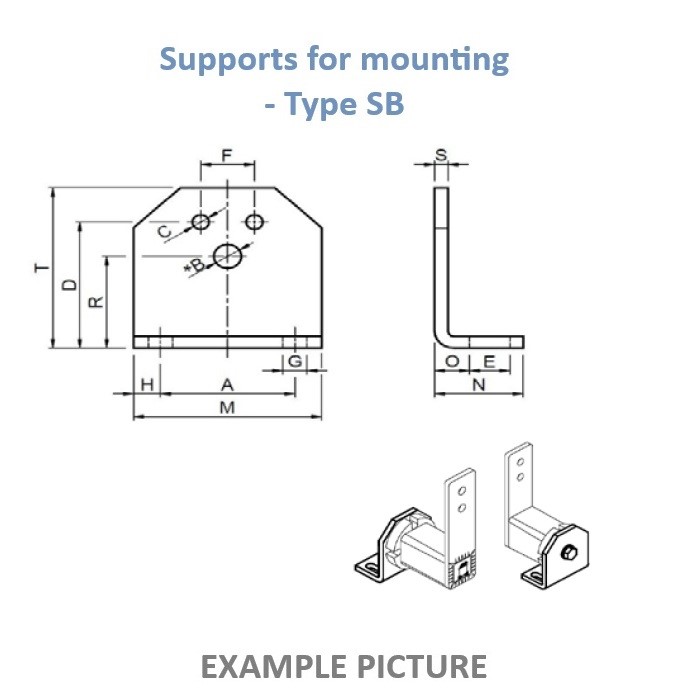

• Rozměr A: 40 mm
• Průměr otvoru B: 8,5 mm
• Průměr otvorů C: 6,5 mm
• Rozměr D: 44 mm
• Rozměr E: 13 mm
• Rozměr F: 12 mm
• Rozměr G: 7 mm
• Rozměr H: 7,5 mm
• Rozměr M: 55 mm
• Rozměr N: 32 mm
• Rozměr O: 13,5 mm
• Rozměr R: 34 mm
• Tloušťka S: 5 mm
• Celková výška T: 58 mm
• Hmotnost: 0,17 kg

Vlastnosti:

• Určený pro napínací elementy RE 20 a FE 20
• Úhlové provedení pro montáž ke konstrukci stroje
• Pevné a stabilní uchycení napínáku
• Kompaktní konstrukce
• Jednoduché začlenění napínacího elementu do pohonu
• Vhodný pro průmyslové napínací systémy

Použití:

• Montáž napínáků RE 20 a FE 20
• Řetězové pohony
• Řemenové pohony
• Dopravníkové a transportní systémy
• Výrobní a montážní linky
• Průmyslové stroje a zařízení

Upozornění:

Před montáží je nutné ověřit rozměrovou kompatibilitu držáku SB 20 s napínacím elementem a konstrukcí stroje. Držák musí být upevněn tak, aby bezpečně přenášel síly vznikající při napínání a během provozu pohonu.
