Napínák SB 30 - držák (RE30, FE30)

Držák SB 30 – pro napínací elementy RE 30 a FE 30

Držák SB 30 je montážní podpěra určená pro upevnění napínacích elementů velikosti 30 ke konstrukci stroje nebo zařízení. Je vhodný pro napínáky RE 30 a FE 30 a umožňuje jejich pevnou a stabilní montáž v požadované pracovní poloze.

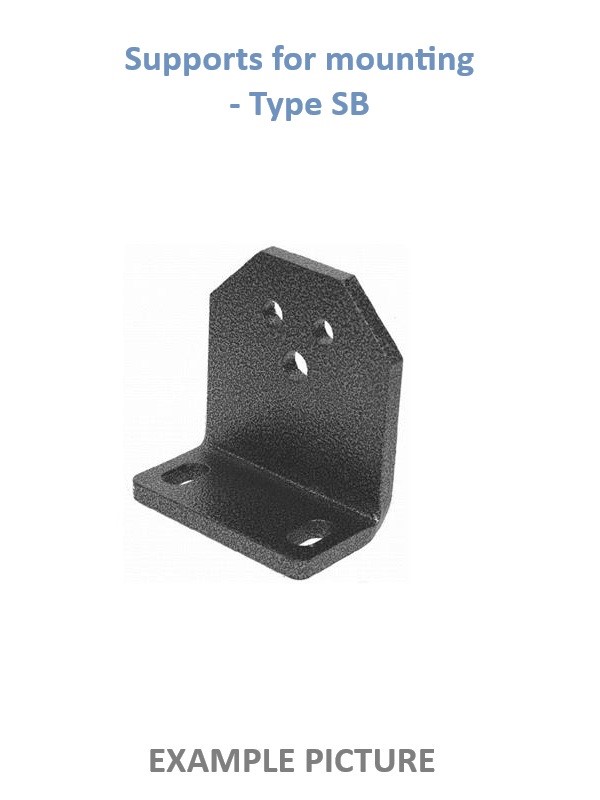

Držák má úhlové provedení s montážní základnou a svislou částí pro upevnění napínacího elementu. Používá se zejména u řetězových a řemenových pohonů, dopravníkových systémů a dalších průmyslových zařízení, kde je nutné napínák bezpečně připevnit ke konstrukci stroje.

Technické údaje:

• Typ: SB 30
• Provedení: držák pro montáž napínáku ke stroji
• Velikost: 30
• Kompatibilní napínací elementy: RE 30, FE 30

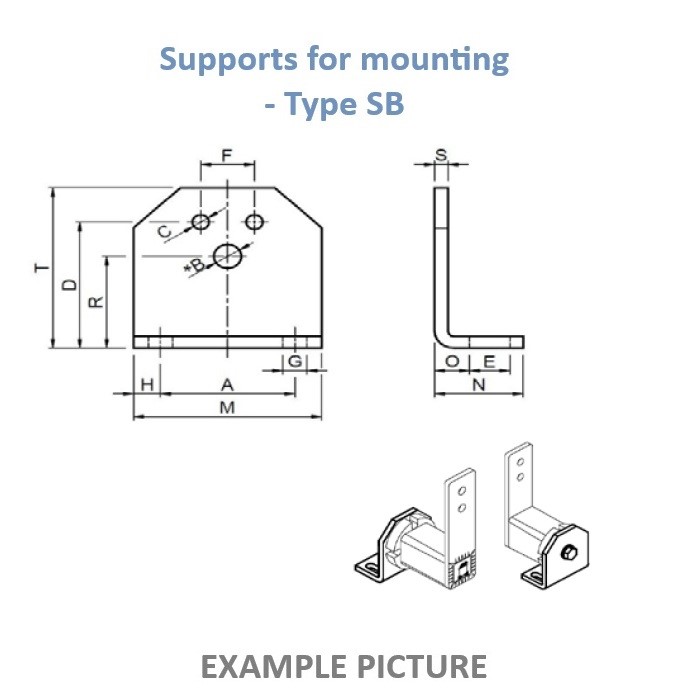

• Rozměr A: 50 mm
• Průměr otvoru B: 10,5 mm
• Průměr otvorů C: 8,5 mm
• Rozměr D: 55 mm
• Rozměr E: 15,5 mm
• Rozměr F: 20 mm
• Rozměr G: 9,5 mm
• Rozměr H: 10 mm
• Rozměr M: 70 mm
• Rozměr N: 38 mm
• Rozměr O: 16,5 mm
• Rozměr R: 43 mm
• Tloušťka S: 6 mm
• Celková výška T: 74 mm
• Hmotnost: 0,29 kg

Vlastnosti:

• Určený pro napínací elementy RE 30 a FE 30
• Úhlové provedení pro montáž ke konstrukci stroje
• Pevné a stabilní uchycení napínáku
• Robustní konstrukce pro průmyslové použití
• Jednoduché začlenění napínacího elementu do pohonu
• Vhodný pro napínací a vodicí systémy

Použití:

• Montáž napínáků RE 30 a FE 30
• Řetězové pohony
• Řemenové pohony
• Dopravníkové a transportní systémy
• Výrobní a montážní linky
• Průmyslové stroje a zařízení

Upozornění:

Před montáží je nutné ověřit rozměrovou kompatibilitu držáku SB 30 s napínacím elementem a konstrukcí stroje. Držák musí být upevněn tak, aby bezpečně přenášel síly vznikající při napínání a během provozu pohonu.
