Napínák SB 40 - držák (RE40, FE40)

Držák SB 40 – pro napínací elementy RE 40 a FE 40

Držák SB 40 je montážní podpěra určená pro upevnění napínacích elementů velikosti 40 ke konstrukci stroje nebo zařízení. Je vhodný pro napínáky RE 40 a FE 40 a umožňuje jejich pevnou a stabilní montáž v požadované pracovní poloze.

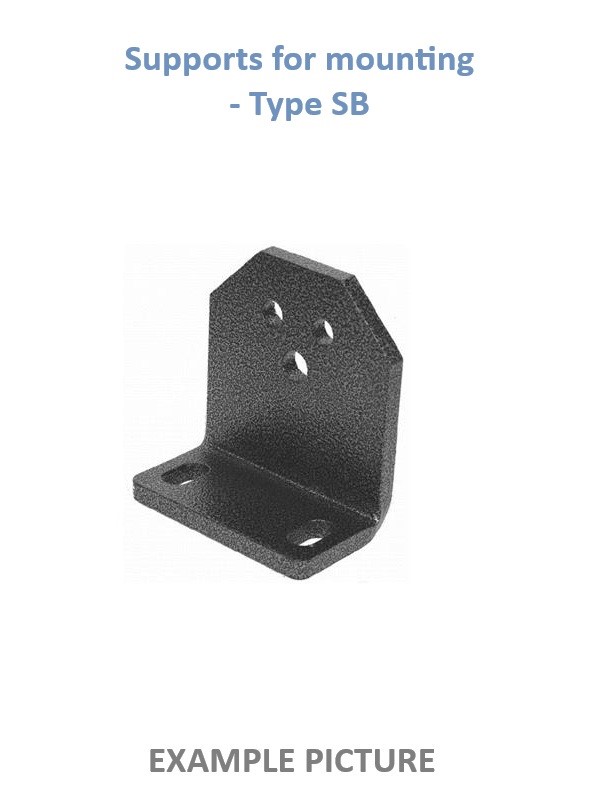

Držák má úhlové provedení s montážní základnou a svislou částí pro upevnění napínacího elementu. Používá se zejména u řetězových a řemenových pohonů, dopravníkových systémů a dalších průmyslových zařízení, kde je nutné napínák bezpečně připevnit ke konstrukci stroje.

Technické údaje:

• Typ: SB 40
• Provedení: držák pro montáž napínáku ke stroji
• Velikost: 40
• Kompatibilní napínací elementy: RE 40, FE 40

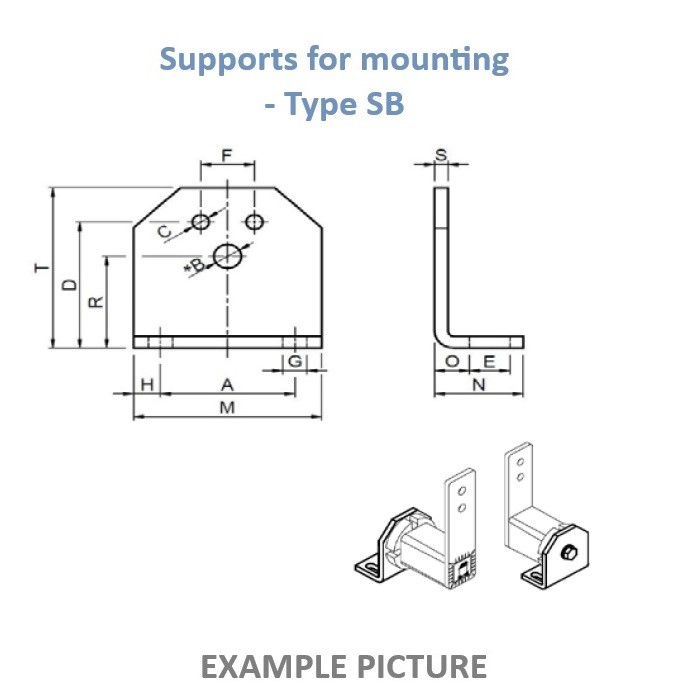

• Rozměr A: 65 mm
• Průměr otvoru B: 12,5 mm
• Průměr otvorů C: 10,5 mm
• Rozměr D: 75 mm
• Rozměr E: 21,5 mm
• Rozměr F: 25 mm
• Rozměr G: 11,5 mm
• Rozměr H: 12,5 mm
• Rozměr M: 90 mm
• Rozměr N: 52 mm
• Rozměr O: 21 mm
• Rozměr R: 57 mm
• Tloušťka S: 8 mm
• Celková výška T: 98 mm
• Hmotnost: 0,72 kg

Vlastnosti:

• Určený pro napínací elementy RE 40 a FE 40
• Úhlové provedení pro montáž ke konstrukci stroje
• Pevné a stabilní uchycení napínáku
• Robustní konstrukce pro průmyslové použití
• Tloušťka materiálu 8 mm
• Jednoduché začlenění napínacího elementu do pohonu
• Vhodný pro napínací a vodicí systémy

Použití:

• Montáž napínáků RE 40 a FE 40
• Řetězové pohony
• Řemenové pohony
• Dopravníkové a transportní systémy
• Výrobní a montážní linky
• Průmyslové stroje a zařízení

Upozornění:

Před montáží je nutné ověřit rozměrovou kompatibilitu držáku SB 40 s napínacím elementem a konstrukcí stroje. Držák musí být upevněn tak, aby bezpečně přenášel síly vznikající při napínání a během provozu pohonu.
