Napínák SB 50 - držák (RE50, FE50)

Držák SB 50 – pro napínací elementy RE 50 a FE 50

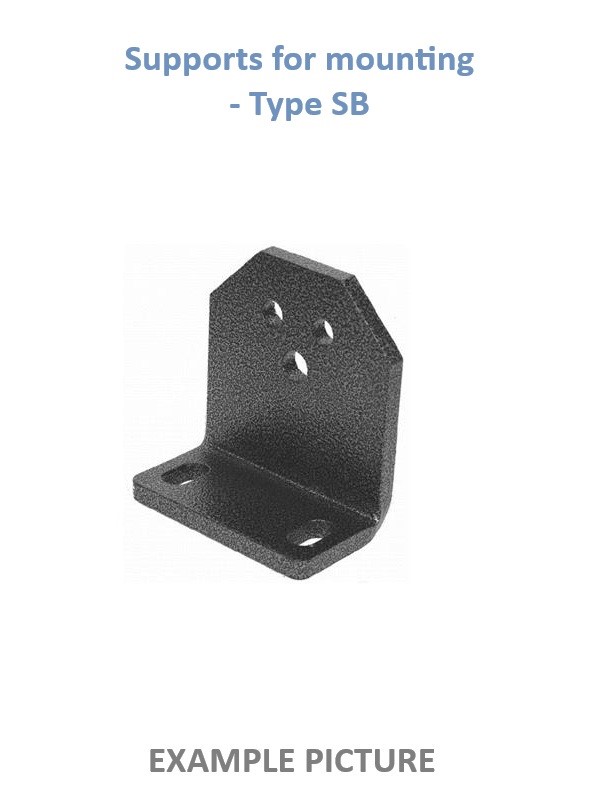

Držák SB 50 je robustní montážní podpěra určená pro upevnění napínacích elementů velikosti 50 ke konstrukci stroje nebo zařízení. Je vhodný pro napínáky RE 50 a FE 50 a umožňuje jejich pevnou a stabilní montáž v požadované pracovní poloze.

Držák má úhlové provedení s montážní základnou a svislou částí pro upevnění napínacího elementu. Používá se zejména u řetězových a řemenových pohonů, dopravníkových systémů a dalších průmyslových zařízení, kde je nutné napínák bezpečně připevnit ke konstrukci stroje.

Technické údaje:

• Typ: SB 50
• Provedení: držák pro montáž napínáku ke stroji
• Velikost: 50
• Kompatibilní napínací elementy: RE 50, FE 50

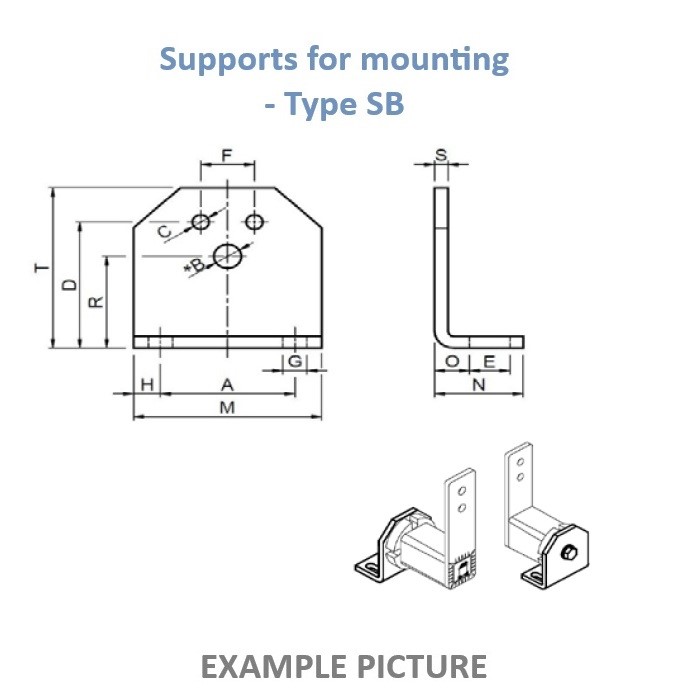

• Rozměr A: 85 mm
• Průměr otvoru B: 16,5 mm
• Průměr otvorů C: 13 mm
• Rozměr D: 95 mm
• Rozměr E: 25 mm
• Rozměr F: 30 mm
• Rozměr G: 15 mm
• Rozměr H: 15 mm
• Rozměr M: 115 mm
• Rozměr N: 65 mm
• Rozměr O: 26 mm
• Rozměr R: 72 mm
• Tloušťka S: 10 mm
• Celková výška T: 125 mm
• Hmotnost: 1,50 kg

Vlastnosti:

• Určený pro napínací elementy RE 50 a FE 50
• Robustní úhlové provedení pro montáž ke konstrukci stroje
• Pevné a stabilní uchycení napínáku
• Vhodný pro vyšší provozní zatížení
• Tloušťka materiálu 10 mm
• Jednoduché začlenění napínacího elementu do pohonu
• Vhodný pro průmyslové napínací a vodicí systémy

Použití:

• Montáž napínáků RE 50 a FE 50
• Řetězové pohony
• Řemenové pohony
• Dopravníkové a transportní systémy
• Výrobní a montážní linky
• Průmyslové stroje a zařízení
• Strojírenské a manipulační aplikace

Upozornění:

Před montáží je nutné ověřit rozměrovou kompatibilitu držáku SB 50 s napínacím elementem a konstrukcí stroje. Držák musí být upevněn tak, aby bezpečně přenášel síly vznikající při napínání a během provozu pohonu.
