NU 1048 M.C3 FAG

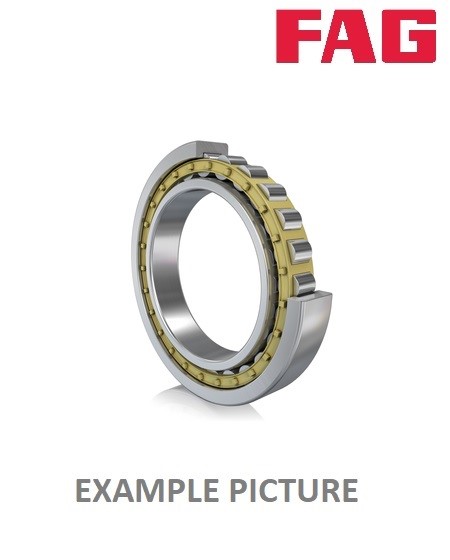

Ložisko NU 1048 M C3 FAG – válečkové jednořadé, 240 × 360 × 56 mm

Jednořadé válečkové ložisko NU 1048 M C3 značky FAG je vysoce únosné radiální ložisko určené pro uložení rotačních hřídelí ve strojích a průmyslových zařízeních. Díky válcovým válečkům poskytuje vysokou radiální únosnost a tuhost při relativně malém průřezu ložiska.

Provedení NU umožňuje axiální posuv hřídele vůči ložiskovému tělesu v obou směrech. Je proto vhodné zejména jako volné ložisko v sestavách, kde je nutné kompenzovat tepelnou roztažnost hřídele.

Označení M vyjadřuje použití masivní mosazné klece a označení C3 znamená zvýšenou vnitřní radiální vůli oproti normálnímu provedení. Ložisko má rozměry 240 × 360 × 56 mm.

Technické údaje:

• Výrobce: FAG
• Označení ložiska: NU 1048 M C3
• Typ: jednořadé válečkové ložisko
• Konstrukční provedení: NU
• Vnitřní průměr d: 240 mm
• Vnější průměr D: 360 mm
• Šířka B: 56 mm
• Valivá tělesa: válcové válečky
• Klec: masivní mosazná, označení M
• Vnitřní radiální vůle: C3 – zvýšená
• Přenos zatížení: radiální
• Axiální posuv: možný v obou směrech
• Provedení: rozebíratelné

Vysvětlení označení:

• NU: válečkové ložisko se dvěma vodicími nákružky na vnějším kroužku a vnitřním kroužkem bez nákružků. Umožňuje vzájemný axiální posuv kroužků v obou směrech.
• 1048: rozměrové označení ložiska s vnitřním průměrem 240 mm.
• M: masivní mosazná klec.
• C3: větší vnitřní radiální vůle než u ložiska s normální vůlí.
• FAG: výrobce ložiska.

Vlastnosti:

• Vysoká radiální únosnost díky liniovému kontaktu válečků s oběžnými drahami
• Vysoká tuhost ložiskového uložení
• Možnost axiálního posuvu hřídele v obou směrech
• Kompenzace délkových změn hřídele způsobených teplotní roztažností
• Masivní mosazná klec pro vedení válečků
• Zvýšená radiální vůle C3 pro aplikace vyžadující větší počáteční vůli
• Rozebíratelná konstrukce usnadňující montáž a demontáž
• Vhodné pro náročná průmyslová uložení

Použití:

• Průmyslové převodovky a pohonné mechanismy
• Velké elektromotory a generátory
• Průmyslové ventilátory a kompresory
• Hutní a těžební zařízení
• Papírenské a výrobní stroje
• Strojní zařízení s vysokým radiálním zatížením
• Volná ložisková uložení umožňující tepelnou roztažnost hřídele

Montáž:

Ložisko NU 1048 M C3 má rozebíratelnou konstrukci. Vnější kroužek s válečky a klecí lze oddělit od vnitřního kroužku, což usnadňuje montáž jednotlivých součástí do ložiskového tělesa a na hřídel.

Při montáži je nutné dodržet předepsané tolerance uložení, čistotu montážních ploch a správný postup nasazování kroužků. Montážní síla nesmí být přenášena přes valivá tělesa. Ložisko vyžaduje odpovídající mazání olejem nebo plastickým mazivem podle provozních podmínek.

Upozornění:

Ložisko konstrukčního provedení NU není určeno k přenosu axiálního zatížení ani k axiálnímu vedení hřídele. V ložiskové sestavě je proto nutné zajistit axiální polohu hřídele jiným vhodným ložiskem nebo konstrukčním řešením.

Zvýšená vnitřní radiální vůle C3 není univerzální náhradou za normální vůli. Její vhodnost závisí na tolerancích uložení, provozní teplotě, zatížení a otáčkách. Před použitím je nutné ověřit požadovanou provozní vůli a další parametry podle technické dokumentace výrobce FAG.
