pouzdro RCK16 040x65 (KLAB040) RVT

KLAB – samostředicí svěrná pouzdra (upínací pouzdra)

KLAB samostředicí svěrná pouzdra představují moderní bezvůlový způsob spojení hřídele a náboje pomocí třecího spoje bez nutnosti použití pera, drážky nebo jiných mechanických zajišťovacích prvků. Jsou určena pro rychlou montáž řemenic, ozubených kol, řetězových kol, spojek, rotorů, ventilátorů a dalších rotačních součástí.

Díky samostředicí konstrukci zajišťují přesné vystředění náboje vůči hřídeli. Po dotažení upínacích šroubů vzniká mezi hřídelí a nábojem vysoký kontaktní tlak, který umožňuje bezpečný přenos krouticího momentu, axiálních sil i rázového zatížení.

Princip funkce:

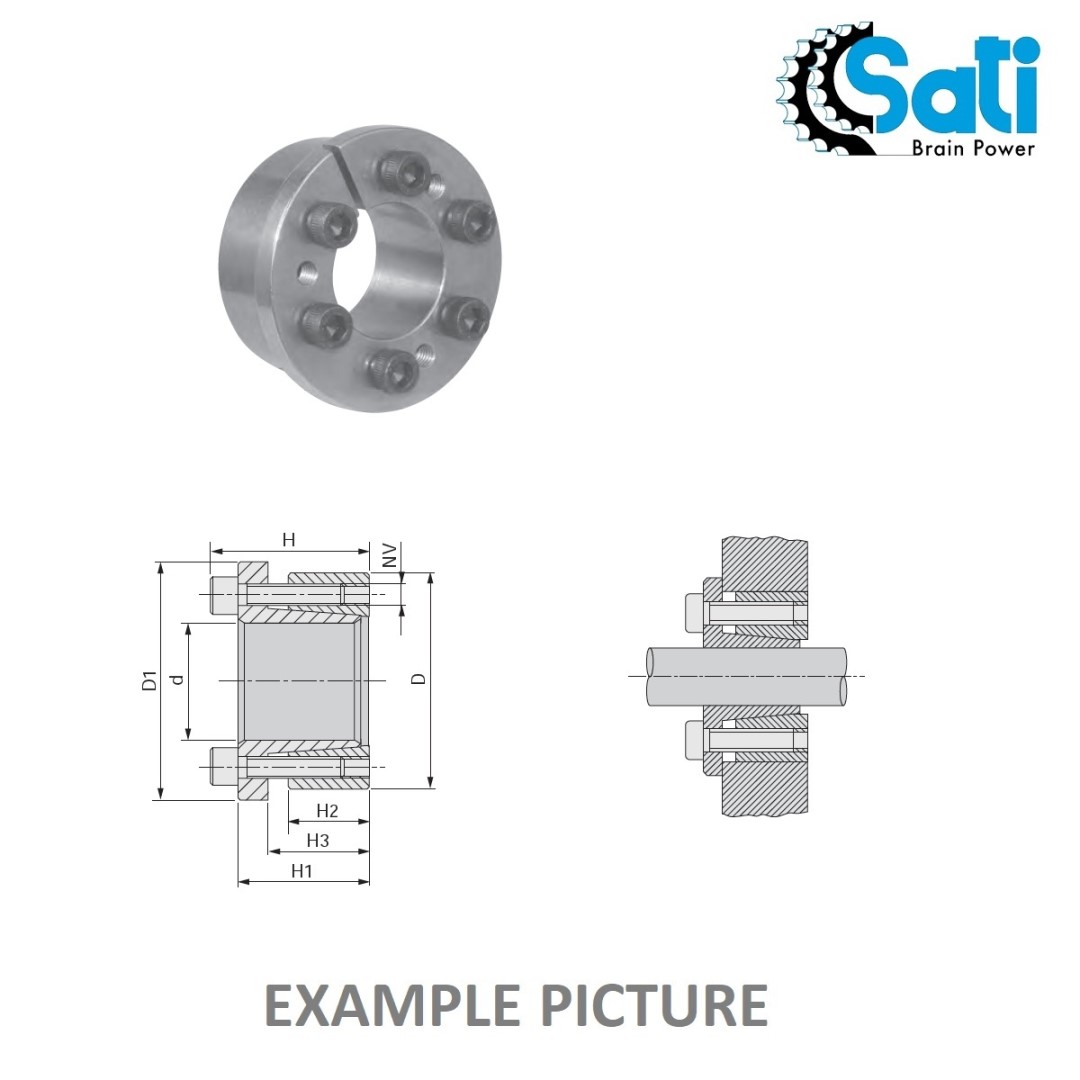

Svěrné pouzdro se skládá z vnitřního a vnějšího kuželového kroužku spojeného upínacími šrouby.

Po dotažení šroubů dojde k radiálnímu sevření hřídele, současně k rozepření náboje a vznikne bezvůlové třecí spojení. Krouticí moment je přenášen po celé kontaktní ploše a náboj se automaticky vystředí vůči hřídeli. Výsledkem je přesné souosé spojení bez vůlí a rázů.

Hlavní výhody:

• Samostředicí provedení
• Bezvůlové spojení hřídele a náboje
• Není nutná drážka pro pero
• Rovnoměrný přenos zatížení po celé ploše
• Vysoká přenášená krouticí síla
• Jednoduchá montáž a demontáž
• Možnost opakovaného použití
• Minimální oslabení hřídele
• Vysoká přesnost souososti
• Bez opotřebení pera a drážky
• Snadné nastavení polohy součásti na hřídeli

Použití:

• Řemenice
• Ozubené řemenice
• Řetězová kola
• Spojky
• Ventilátory
• Rotory elektromotorů
• Dopravníkové systémy
• Převodové mechanismy
• Balicí stroje
• Výrobní linky

Montáž:

• Vyčistěte kontaktní plochy hřídele a náboje.
• Vložte svěrné pouzdro do náboje.
• Nasaďte sestavu na hřídel.
• Dotahujte šrouby rovnoměrně předepsaným momentem.
• Zkontrolujte souosost a dotažení.

Demontáž probíhá pomocí demontážních závitů, které umožňují bezpečné uvolnění kuželových ploch.

Výhody oproti spojení perem:

• Bez vůle mezi hřídelí a nábojem
• Velmi vysoká souosost
• Přenos krouticího momentu po celé kontaktní ploše
• Minimální oslabení hřídele
• Jednodušší montáž a demontáž
• Možnost přesného polohování součástí

Oblasti použití:

• Strojírenství
• Dopravníková technika
• Potravinářský průmysl
• Balicí stroje
• Textilní stroje
• Zemědělská technika
• Energetika
• Automatizace a robotizace

Proč zvolit KLAB?

Použití samostředicích svěrných pouzder KLAB výrazně zvyšuje přesnost uložení, usnadňuje montáž a servis zařízení a současně zajišťuje spolehlivý přenos výkonu bez vůlí. Díky automatickému vystředění jsou ideální pro aplikace s požadavkem na vysokou souosost a dlouhou životnost spojení.

KLAB samostředicí svěrná pouzdra představují spolehlivé, přesné a bezúdržbové řešení pro spojení hřídele a náboje v moderních průmyslových aplikacích.
