SH 04 - ČSN 022930

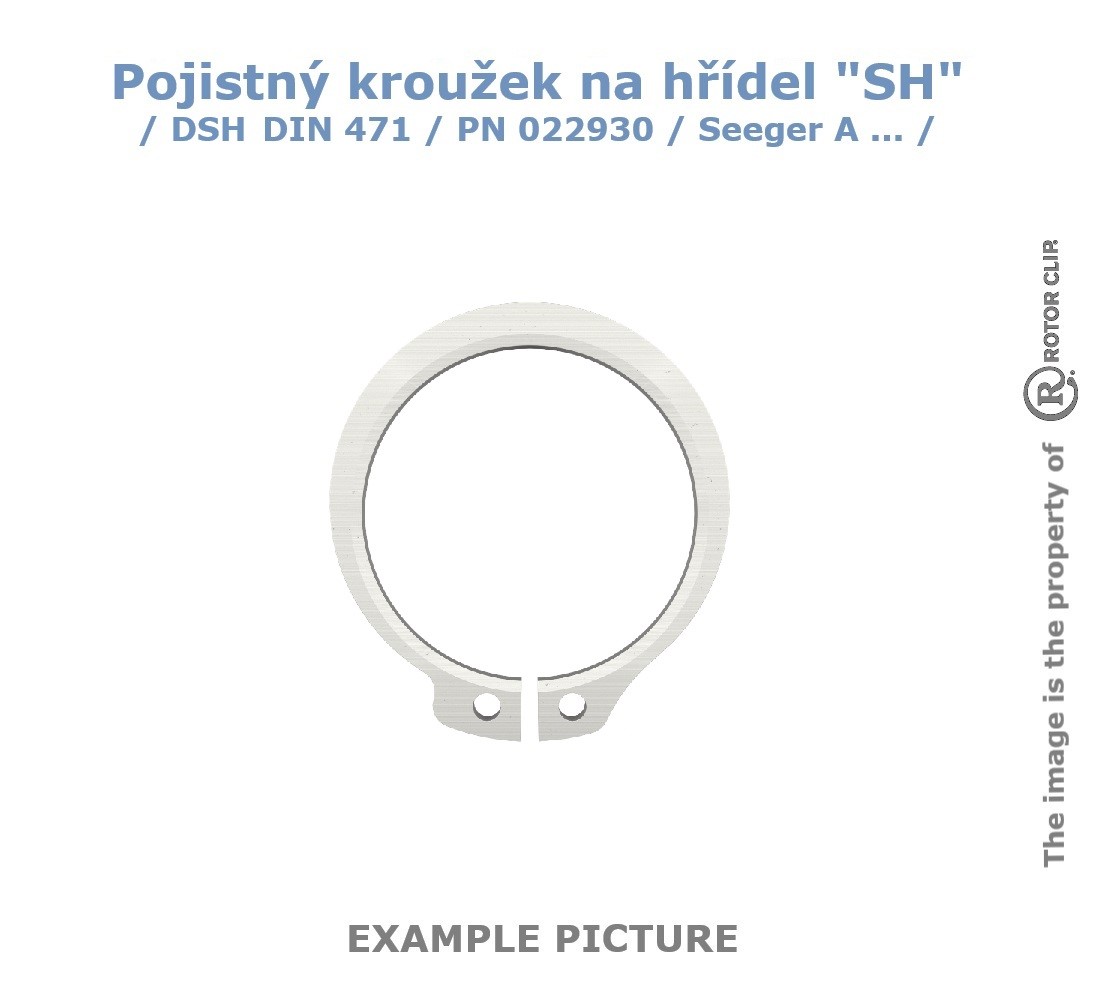

Pojistný kroužek na hřídel SH / DSH – DIN 471 / PN 02 2930 / Seeger A
Pojistný kroužek typu SH / DSH je vnější pojistný kroužek určený k axiálnímu zajištění součástí na hřídeli. Instaluje se do obvodové drážky vytvořené na vnějším povrchu hřídele a po správném usazení vytváří pevnou axiální oporu pro zajišťovanou součást.
Provedení podle DIN 471 patří mezi standardní pojistné prvky používané ve strojírenství. Kroužek je vybaven montážními oky, která umožňují jeho rozevření pomocí vhodných kleští na vnější pojistné kroužky. Po nasazení na hřídel se kroužek pružně stáhne a usadí do připravené drážky.
Vlastnosti:
- Vnější pojistný kroužek na hřídel
- Provedení SH / DSH
- Montáž do obvodové drážky na vnějším povrchu hřídele
- Určen pro axiální zajištění součástí na hřídeli
- Pružné provedení pro spolehlivé usazení v drážce
- Montážní oka pro použití kleští na vnější pojistné kroužky
- Standardizované provedení podle DIN 471
- Jednoduchá montáž a demontáž
- Široké použití ve strojírenství, výrobě, servisu a údržbě
Normy a označení:
- Typ: SH / DSH
- Provedení: vnější pojistný kroužek na hřídel
- Norma: DIN 471
- PN: 02 2930
- Označení Seeger: A
- Určení: na hřídel
Použití:
- Axiální zajištění ložisek na hřídeli
- Zajištění ozubených kol
- Zajištění řemenic a nábojů
- Zajištění pouzder a distančních prvků
- Zajištění dalších strojních součástí na hřídelích a čepech
- Ložisková uložení
- Převodové a pohonné mechanismy
- Strojírenské konstrukce a zařízení
- Výrobní, montážní a servisní aplikace
Montáž:
Kroužek se pomocí vhodných kleští pro vnější pojistné kroužky rozevře na potřebný průměr, nasune na hřídel a následně se nechá pružně stáhnout do příslušné obvodové drážky. Před uvedením zařízení do provozu je nutné zkontrolovat, zda je kroužek po celém obvodu správně usazen v drážce.
Upozornění:
Rozměr pojistného kroužku a příslušné drážky musí odpovídat jmenovitému průměru hřídele a požadavkům příslušné normy. Při montáži kroužek nerozevírejte více, než je nezbytné pro jeho nasazení, aby nedošlo k trvalé deformaci. Pro montáž a demontáž používejte vhodné kleště určené pro vnější pojistné kroužky.
