ST 162837 B IKO (ST 16 B)

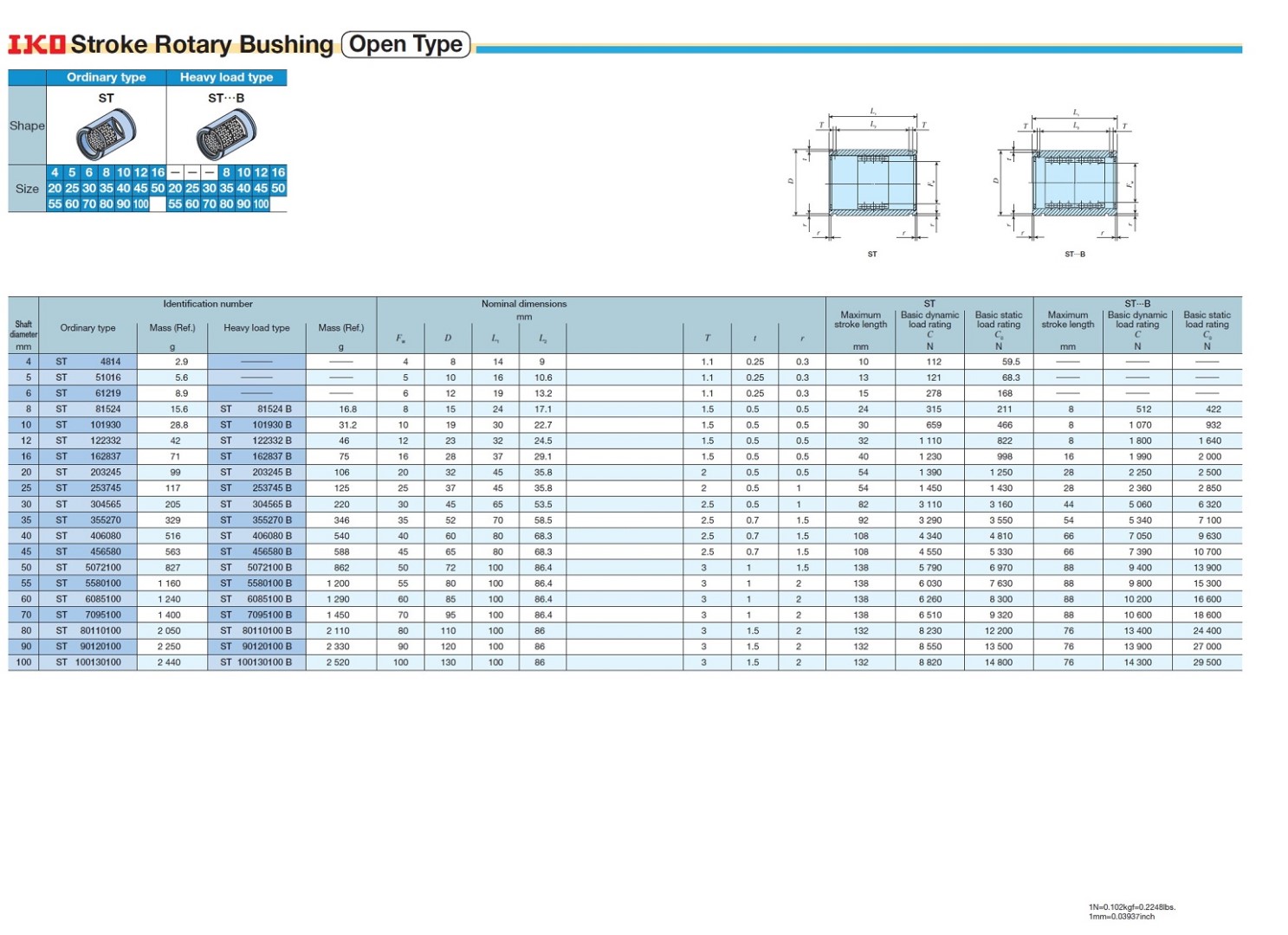

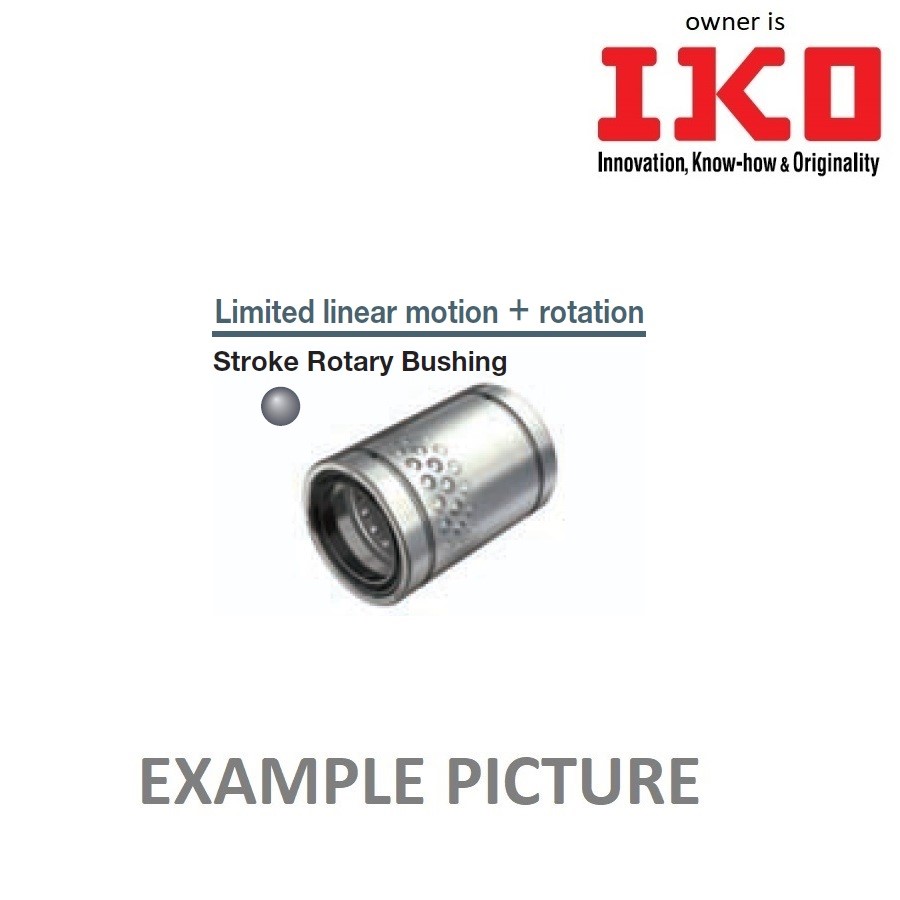

Kuličkové pouzdro ST IKO – pro omezený lineární zdvih a rotační pohyb

Kuličkové pouzdro ST od společnosti IKO je přesný lineární prvek určený pro aplikace s omezeným lineárním zdvihem a současně umožňující rotační pohyb na hřídeli. Konstrukce s kuličkovými valivými elementy zajišťuje plynulý pohyb s nízkým třecím odporem.

Na rozdíl od kuličkových pouzder s neomezeným lineárním pohybem nemá provedení ST oběh kuliček. Kuličky se během pohybu odvalují mezi pouzdrem a hřídelí pouze v rámci konstrukčně omezeného zdvihu. Pouzdro proto umožňuje kombinaci omezeného axiálního posuvu a rotačního pohybu.

Provedení:

• Výrobce: IKO
• Řada: ST
• Typ: kuličkové pouzdro
• Lineární pohyb: omezený zdvih
• Rotační pohyb: ano
• Valivá tělesa: kuličky
• Provedení bez oběhu kuliček
• Určeno pro použití s odpovídající přesnou hřídelí

Princip funkce:

Kuličky jsou uspořádány mezi pouzdrem a hřídelí a při axiálním nebo rotačním pohybu se odvalují po jejich oběžných plochách. Protože kuličky v pouzdře necirkulují, je možný pouze omezený lineární zdvih. Rotační pohyb umožňuje pouzdro přenášet současně s axiálním posuvem.

Vlastnosti:

• Kombinace omezeného lineárního a rotačního pohybu
• Plynulý pohyb díky valivému kontaktu kuliček
• Nízký třecí odpor
• Kompaktní konstrukce
• Vhodné pro přesné vodicí mechanismy
• Jednoduchá konstrukce bez recirkulace valivých elementů
• Vhodné pro vratné lineární pohyby s omezeným zdvihem

Použití:

• Přesné vodicí mechanismy
• Zařízení s kombinovaným lineárním a rotačním pohybem
• Měřicí a kontrolní zařízení
• Automatizační a manipulační technika
• Průmyslové stroje a výrobní zařízení
• Mechanismy s krátkým nebo omezeným vratným zdvihem

Upozornění:

Kuličkové pouzdro ST je určeno pro omezený lineární zdvih a nelze jej zaměňovat za recirkulační kuličkové pouzdro pro neomezený lineární pohyb. Při návrhu uložení je nutné respektovat dovolený zdvih konkrétní velikosti, rozměry a přesnost hřídele, zatížení, mazání a další provozní podmínky.
