ř.kolo 16B-2 /Z-19/ náboj 50H7+14H9

Řetězové kolo dvouřadé 16B-2 s nábojem – 19 zubů, otvor 50 H7, drážka pro pero 14 H9

Dvouřadé řetězové kolo 16B-2 s nábojem a 19 zuby je určeno pro válečkové řetězy evropské řady 16B-2. Slouží k přenosu rotačního pohybu a výkonu v průmyslových řetězových převodech využívajících dvouřadý válečkový řetěz s roztečí 25,4 mm (1").

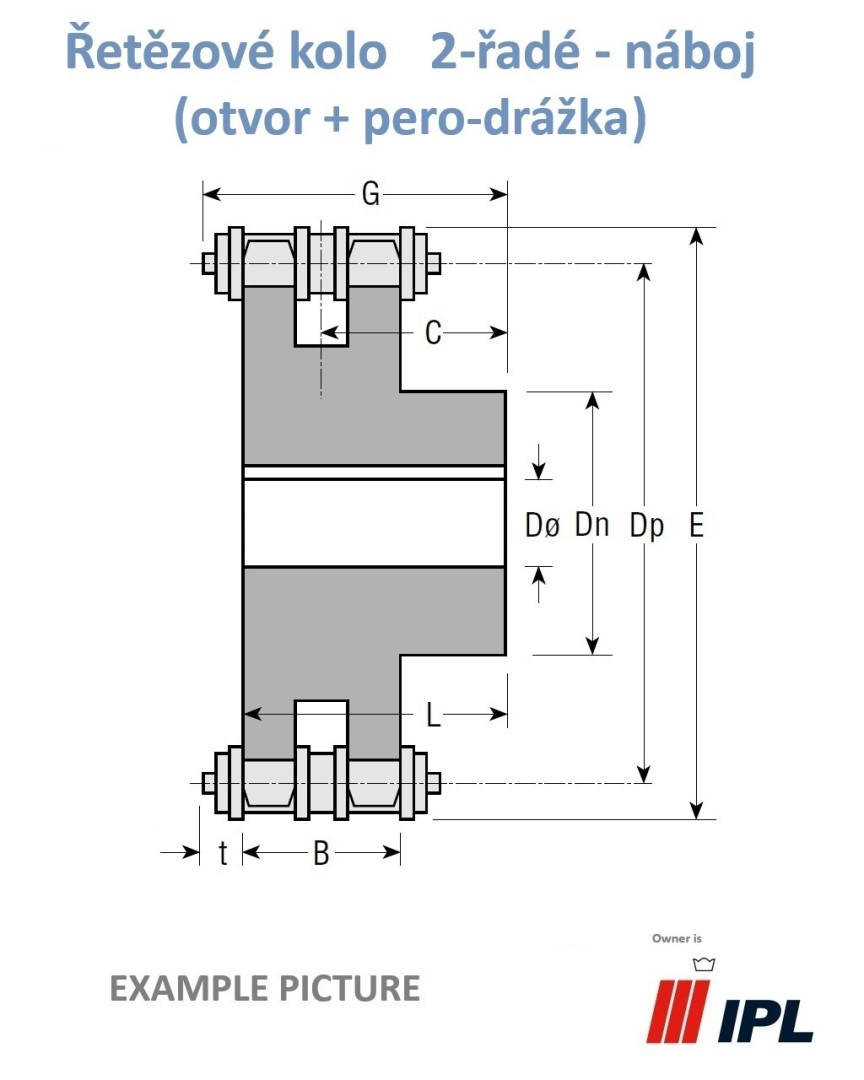

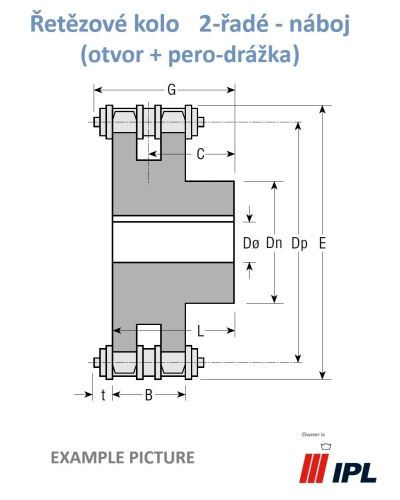

Řetězové kolo je dodáváno v hotovém opracovaném provedení s přesným otvorem O50 H7 a drážkou pro pero 14 H9. Průměr náboje Dn činí 128 mm a celková šířka řetězového kola L je 70 mm. Provedení je tak připraveno pro montáž na rozměrově odpovídající hřídel bez nutnosti dodatečného obrábění otvoru a drážky pro pero.

Technické údaje:

• Typ řetězového kola: 16B-2
• Provedení: dvouřadé, s nábojem
• Počet zubů: 19
• Počet řad: 2
• Rozteč řetězu: 25,4 mm (1")
• Určeno pro válečkový řetěz: 16B-2
• Přesný otvor: O50 H7
• Drážka pro pero: 14 H9
• Průměr náboje Dn: 128 mm
• Celková šířka řetězového kola L: 70 mm
• Norma řetězové řady: DIN 8187 / ISO 606

Provedení otvoru a náboje:

• Otvor je přesně opracován na konečný rozměr O50 H7.
• Drážka pro pero má šířku 14 mm v toleranci H9.
• Průměr náboje Dn je 128 mm.
• Celková šířka kola L je 70 mm.
• Provedení je určeno pro spojení řetězového kola s hřídelí pomocí pera.
• Kolo je připraveno pro přímou montáž na odpovídající hřídel.

Vlastnosti:

• Dvouřadé řetězové kolo pro průmyslové řetězové převody
• 19 zubů
• Provedení s nábojem
• Určeno pro dvouřadý válečkový řetěz 16B-2
• Rozteč řetězu 25,4 mm
• Hotový přesný otvor O50 H7
• Hotová drážka pro pero 14 H9
• Robustní náboj o průměru 128 mm
• Celková šířka kola 70 mm
• Vhodné pro pevné spojení s hřídelí a přenos krouticího momentu

Použití:

• Průmyslové řetězové převody
• Dopravníkové a manipulační systémy
• Výrobní stroje a technologická zařízení
• Zemědělské stroje
• Strojírenská zařízení
• Pohonné mechanismy s dvouřadým řetězem 16B-2

Montáž:

Řetězové kolo se montuje na hřídel odpovídající přesnému otvoru O50 H7. Přenos krouticího momentu je zajištěn pomocí pera uloženého v drážce šířky 14 H9. Před montáží je nutné ověřit rozměry hřídele, pera a jejich vzájemné tolerance a zajistit správné axiální upevnění kola.

Upozornění:

Řetězové kolo musí být použito s rozměrově odpovídajícím dvouřadým válečkovým řetězem 16B-2. Při montáži je důležité zajistit souosé ustavení řetězových kol, správnou polohu pera a odpovídající napnutí řetězu. Při výměně řetězového kola doporučujeme zkontrolovat také stav řetězu a protilehlého řetězového kola, protože výrazně opotřebené součásti mohou urychlit opotřebení nového kola.
