ř.kolo 16B-2 /Z-19/ náboj KZ 50H7+14P9
Řetězové kolo dvouřadé 16B-2 s nábojem – 19 zubů, kalené zuby, otvor 50 H7, drážka pro pero 14 H9
Dvouřadé řetězové kolo 16B-2 s nábojem a 19 kalenými zuby je určeno pro průmyslové řetězové převody využívající dvouřadý válečkový řetěz 16B-2 s roztečí 25,4 mm (1"). Kalené zuby zvyšují odolnost pracovních ploch proti opotřebení a jsou výhodné zejména u převodů vystavených častému nebo dlouhodobému provozu.

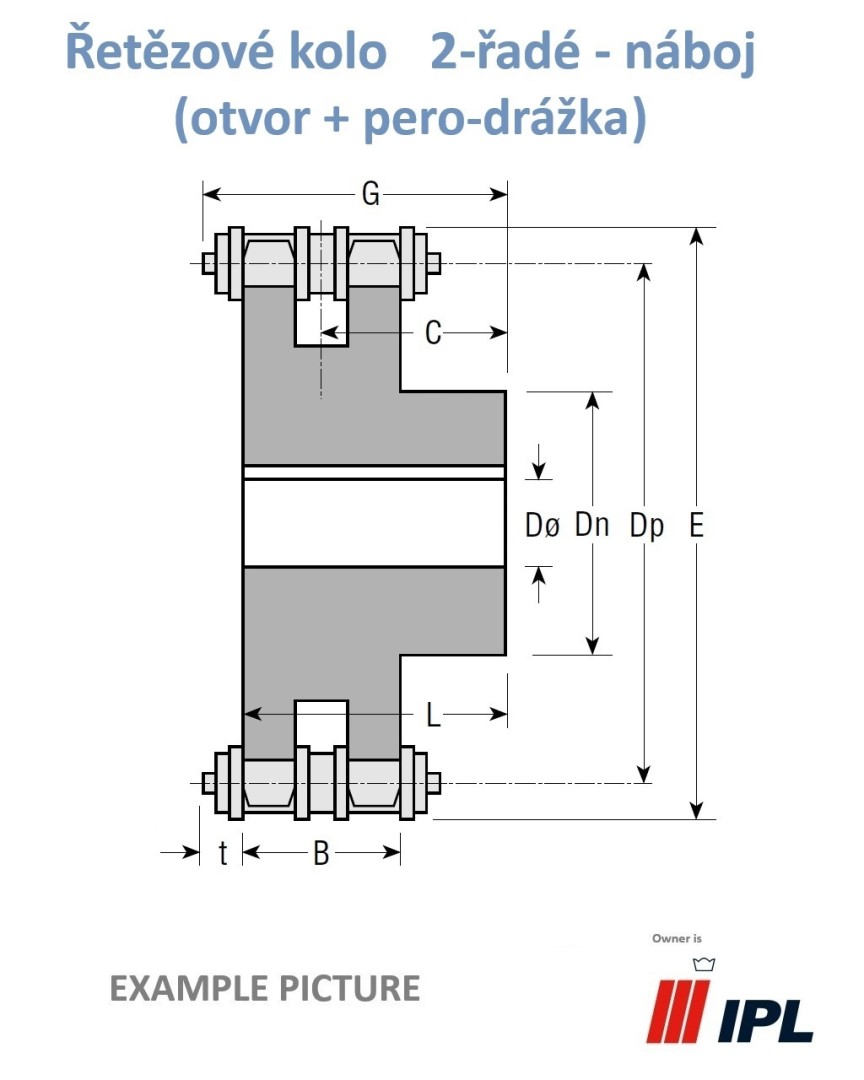

Řetězové kolo je dodáváno v hotovém opracovaném provedení s přesným otvorem O50 H7 a drážkou pro pero 14 H9. Průměr náboje Dn činí 128 mm a celková šířka řetězového kola L je 70 mm. Kolo je tak připraveno pro montáž na rozměrově odpovídající hřídel.
Technické údaje:
- Typ řetězového kola: 16B-2
- Provedení: dvouřadé, s nábojem
- Počet zubů: 19
- Provedení zubů: kalené
- Počet řad: 2
- Rozteč řetězu: 25,4 mm (1")
- Určeno pro válečkový řetěz: 16B-2
- Přesný otvor: O50 H7
- Drážka pro pero: 14 H9
- Průměr náboje Dn: 128 mm
- Celková šířka řetězového kola L: 70 mm
- Řetězová řada: DIN 8187 / ISO 606
Kalené zuby:
- Zvýšená odolnost zubů proti provoznímu opotřebení
- Vyšší odolnost kontaktních ploch zubů při záběru s řetězem
- Vhodné pro intenzivněji využívané řetězové převody
- Kalení pomáhá prodloužit životnost ozubení při správném seřízení a mazání řetězového převodu
Provedení otvoru a náboje:
- Hotový přesný otvor O50 H7
- Drážka pro pero šířky 14 mm v toleranci H9
- Průměr náboje Dn 128 mm
- Celková šířka kola L 70 mm
- Provedení pro spojení řetězového kola s hřídelí pomocí pera
- Připraveno pro přímou montáž na odpovídající hřídel
Vlastnosti:
- Robustní dvouřadé provedení
- 19 kalených zubů
- Provedení s nábojem
- Určeno pro dvouřadý válečkový řetěz 16B-2
- Rozteč 25,4 mm
- Zvýšená odolnost ozubení proti opotřebení
- Přesně opracovaný otvor O50 H7
- Hotová drážka pro pero 14 H9
- Vhodné pro pevné spojení s hřídelí a přenos krouticího momentu
Použití:
- Průmyslové řetězové převody
- Dopravníkové a manipulační systémy
- Výrobní a technologická zařízení
- Zemědělské stroje
- Strojírenské mechanismy
- Pohonné systémy s dvouřadým řetězem 16B-2
- Aplikace s požadavkem na zvýšenou odolnost zubů proti opotřebení
Montáž:
Řetězové kolo se montuje na hřídel odpovídající přesnému otvoru O50 H7. Přenos krouticího momentu je zajištěn pomocí pera uloženého v drážce 14 H9. Při montáži je nutné zajistit správnou polohu kola na hřídeli, jeho axiální upevnění a přesné vyrovnání s druhým řetězovým kolem.
Upozornění:
Řetězové kolo musí být používáno s rozměrově odpovídajícím dvouřadým válečkovým řetězem 16B-2. Pro dosažení optimální životnosti kaleného ozubení je důležité správné vyrovnání řetězových kol, odpovídající napnutí a pravidelné mazání řetězu. Při výměně řetězového kola doporučujeme zkontrolovat také opotřebení řetězu a protilehlého kola, protože nadměrně opotřebený řetěz může urychlit opotřebení nového ozubení.
