RA 04 - NEREZ - ČSN 022929

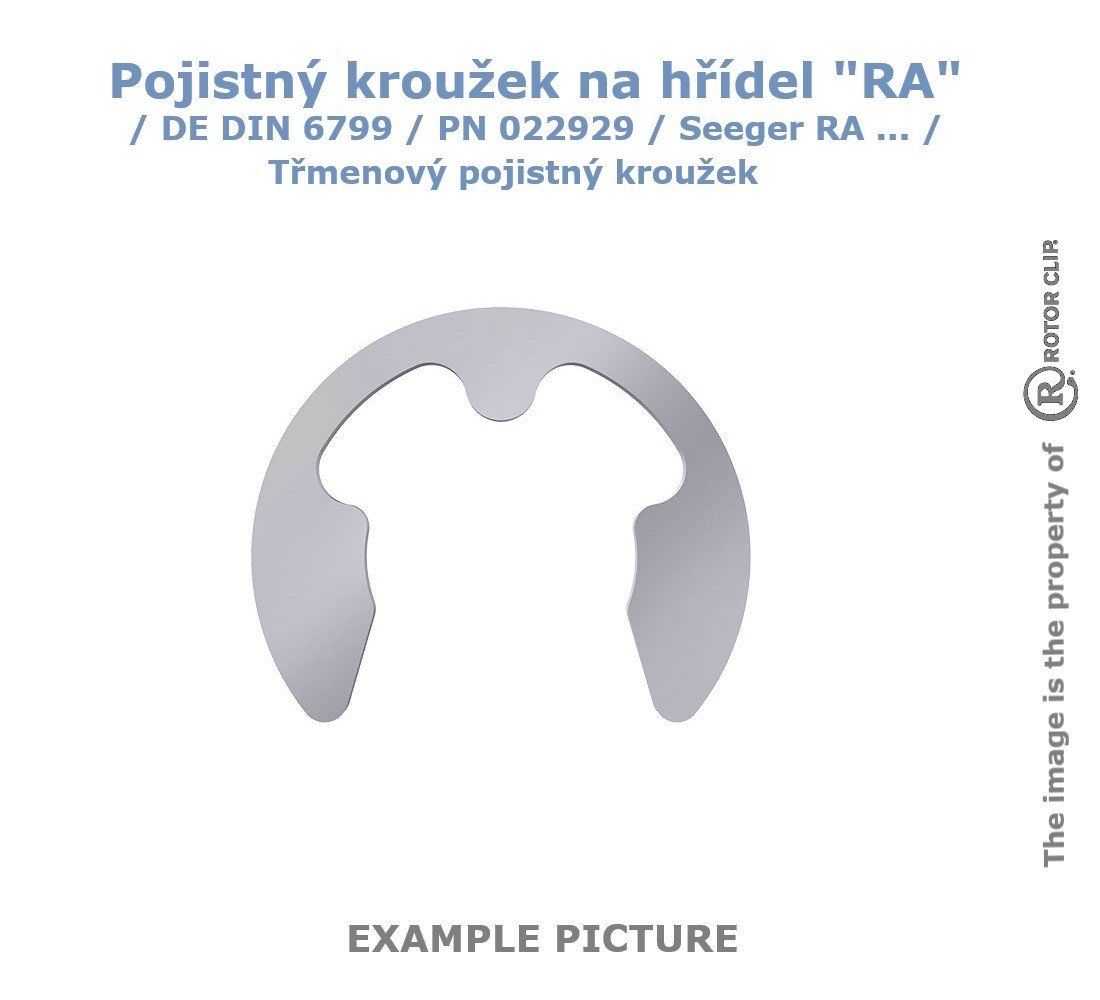

Třmenový pojistný kroužek na hřídel RA – NEREZ / Stainless Steel – DIN 6799 / PN 02 2929 / Seeger RA
Třmenový pojistný kroužek typu RA v nerezovém provedení je pojistný kroužek pro hřídele, známý také jako E-kroužek. Je určen k axiálnímu zajištění strojních součástí na hřídeli a montuje se do odpovídající obvodové drážky.
Kroužek je vyroben z nerezové oceli (Stainless Steel), která poskytuje zvýšenou odolnost proti korozi. Nerezové provedení je vhodné zejména pro aplikace, kde může docházet ke kontaktu s vlhkostí nebo kde je požadována vyšší korozní odolnost spojovacích a pojistných prvků.
Charakteristický tvar se třemi výčnělky umožňuje spolehlivé uchycení v drážce hřídele. Tři výčnělky kroužku jsou v kontaktu se spodní částí drážky, čímž zajišťují účinnou fixaci a bezpečné axiální zajištění součásti.
Provedení podle DIN 6799 je vhodné také pro konstrukční uzly s omezeným montážním prostorem. Kroužek se nasazuje radiálně z boku hřídele, takže při montáži není nutné nasouvat pojistný kroužek přes konec hřídele.
Vlastnosti:
- Třmenový pojistný kroužek pro hřídel
- Provedení typu RA
- Označován také jako E-kroužek
- Materiál: nerezová ocel (Stainless Steel)
- Zvýšená odolnost proti korozi
- Radiální montáž do drážky na hřídeli
- Tři výčnělky v kontaktu se spodní částí drážky
- Účinné axiální zajištění součástí na hřídeli
- Kompaktní konstrukce s malými nároky na montážní prostor
- Vhodný pro rychlou montáž a demontáž
Materiál:
Nerezová ocel – Stainless Steel.
Normy a označení:
- Typ: RA
- Provedení: třmenový pojistný kroužek / E-kroužek
- Norma: DIN 6799
- ČSN/PN: PN 02 2929
- Označení Seeger: RA
- Určení: pro hřídele
- Materiálové provedení: nerezové
Použití:
- Axiální zajištění součástí na hřídeli
- Zajištění čepů, os a hřídelí
- Strojírenské konstrukce a mechanismy
- Převodové a pohonné mechanismy
- Zařízení vystavená zvýšené vlhkosti
- Aplikace vyžadující zvýšenou korozní odolnost
- Montážní celky s omezeným prostorem
- Sériová výroba a servisní aplikace
Montáž:
Kroužek se montuje radiálně do odpovídající drážky na hřídeli. Při správném nasazení se jeho tři výčnělky opírají o spodní část drážky a zajišťují kroužek v pracovní poloze. Rozměr kroužku a drážky musí vždy odpovídat požadovanému průměru hřídele a příslušné normě.
