SD 62 - NEREZ - ČSN 022931

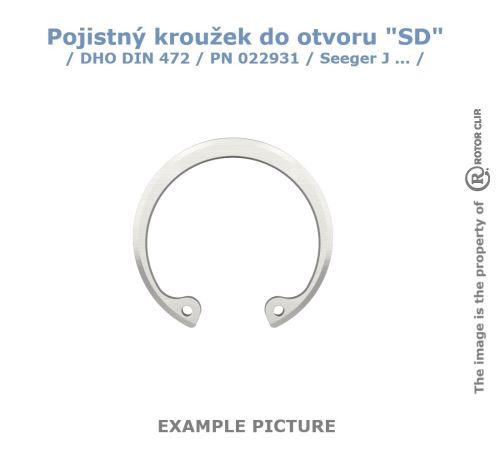

Pojistný kroužek do otvoru SD / DHO – NEREZ / Stainless Steel – DIN 472 / PN 02 2931 / Seeger J
Pojistný kroužek typu SD / DHO v nerezovém provedení je vnitřní pojistný kroužek určený k axiálnímu zajištění součástí v otvoru. Instaluje se do obvodové drážky vytvořené na vnitřním průměru otvoru a po správném usazení vytváří pevnou axiální oporu pro zajišťovanou součást.
Kroužek je vyroben z nerezové oceli (Stainless Steel), která poskytuje zvýšenou odolnost proti korozi. Nerezové provedení je vhodné zejména pro aplikace vystavené vlhkosti nebo pro konstrukce, u kterých je požadována zvýšená korozní odolnost pojistných prvků.
Provedení podle DIN 472 patří mezi standardní pojistné prvky používané ve strojírenství. Kroužek je vybaven montážními oky, která umožňují jeho stažení pomocí vhodných kleští na vnitřní pojistné kroužky. Po vložení do otvoru se kroužek pružně roztáhne a usadí do připravené drážky.
Vlastnosti:
- Vnitřní pojistný kroužek do otvoru
- Provedení SD / DHO
- Materiál: nerezová ocel (Stainless Steel)
- Zvýšená odolnost proti korozi
- Montáž do drážky uvnitř otvoru
- Určen pro axiální zajištění součástí
- Pružné provedení pro spolehlivé usazení v drážce
- Montážní oka pro použití kleští na vnitřní pojistné kroužky
- Standardizované provedení podle DIN 472
- Vhodný pro strojírenské, servisní a údržbářské aplikace
Materiál:
Nerezová ocel – Stainless Steel.
Normy a označení:
- Typ: SD / DHO
- Provedení: vnitřní pojistný kroužek do otvoru
- Norma: DIN 472
- PN: 02 2931
- Označení Seeger: J
- Určení: do otvoru
- Materiálové provedení: nerezové
Použití:
- Axiální zajištění ložisek v tělesech
- Zajištění pouzder a dalších součástí v otvorech
- Ložisková uložení
- Strojírenské konstrukce a mechanismy
- Převodové a pohonné mechanismy
- Zařízení vystavená zvýšené vlhkosti
- Aplikace vyžadující zvýšenou korozní odolnost
- Výrobní, montážní a servisní aplikace
Montáž:
Kroužek se pomocí vhodných kleští pro vnitřní pojistné kroužky stáhne na menší průměr, vloží do otvoru a následně se nechá rozevřít do příslušné obvodové drážky. Před uvedením zařízení do provozu je nutné zkontrolovat, zda je kroužek po celém obvodu správně usazen v drážce.
Upozornění:
Rozměr pojistného kroužku a příslušné drážky musí odpovídat jmenovitému průměru otvoru a požadavkům příslušné normy. Pro montáž používejte vhodné kleště určené pro vnitřní pojistné kroužky.
