7008 A5TRDUM P3 NSK

7008 A5TRDUM P3 NSK – párovaná vřetenová kuličková ložiska s kosoúhlým stykem 25° (40 × 68 × 30 mm)

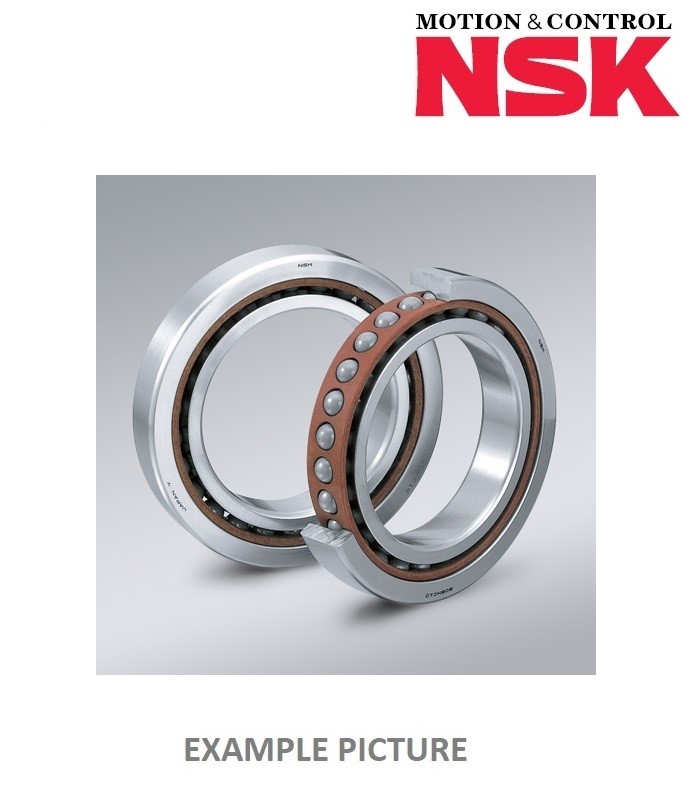

Vysoce přesná párovaná vřetenová kuličková ložiska 7008 A5TRDUM P3 japonského výrobce NSK jsou určena pro přesná a vysokootáčková uložení, zejména pro vřetena obráběcích strojů. Sestava obsahuje dvě jednořadá kuličková ložiska s kosoúhlým stykem a kontaktním úhlem 25°.

Provedení DUM označuje párovanou sestavu dvou univerzálně uspořádatelných ložisek se středním předpětím. Ve srovnání s provedením DUL s lehkým předpětím poskytuje vyšší tuhost uložení, avšak zpravidla za cenu vyššího tření a nižších přípustných otáček.

Každé ložisko má šířku 15 mm. Celková šířka dvojice činí 30 mm. Přesnostní třída P3 je určena pro vřetenová uložení s vysokými požadavky na přesnost otáčení a geometrické tolerance.

Hlavní rozměry:

• Vnitřní průměr d: 40 mm
• Vnější průměr D: 68 mm
• Šířka jednoho ložiska B: 15 mm
• Celková šířka páru: 30 mm
• Celkový rozměr sestavy: 40 × 68 × 30 mm
• Počet ložisek v sestavě: 2 ks
• Kontaktní úhel ?: 25°
• Rozměrová řada: 70
• Počet řad kuliček: 1 v každém ložisku
• Otvor: válcový
• Předpětí: střední (M)
• Třída přesnosti: P3

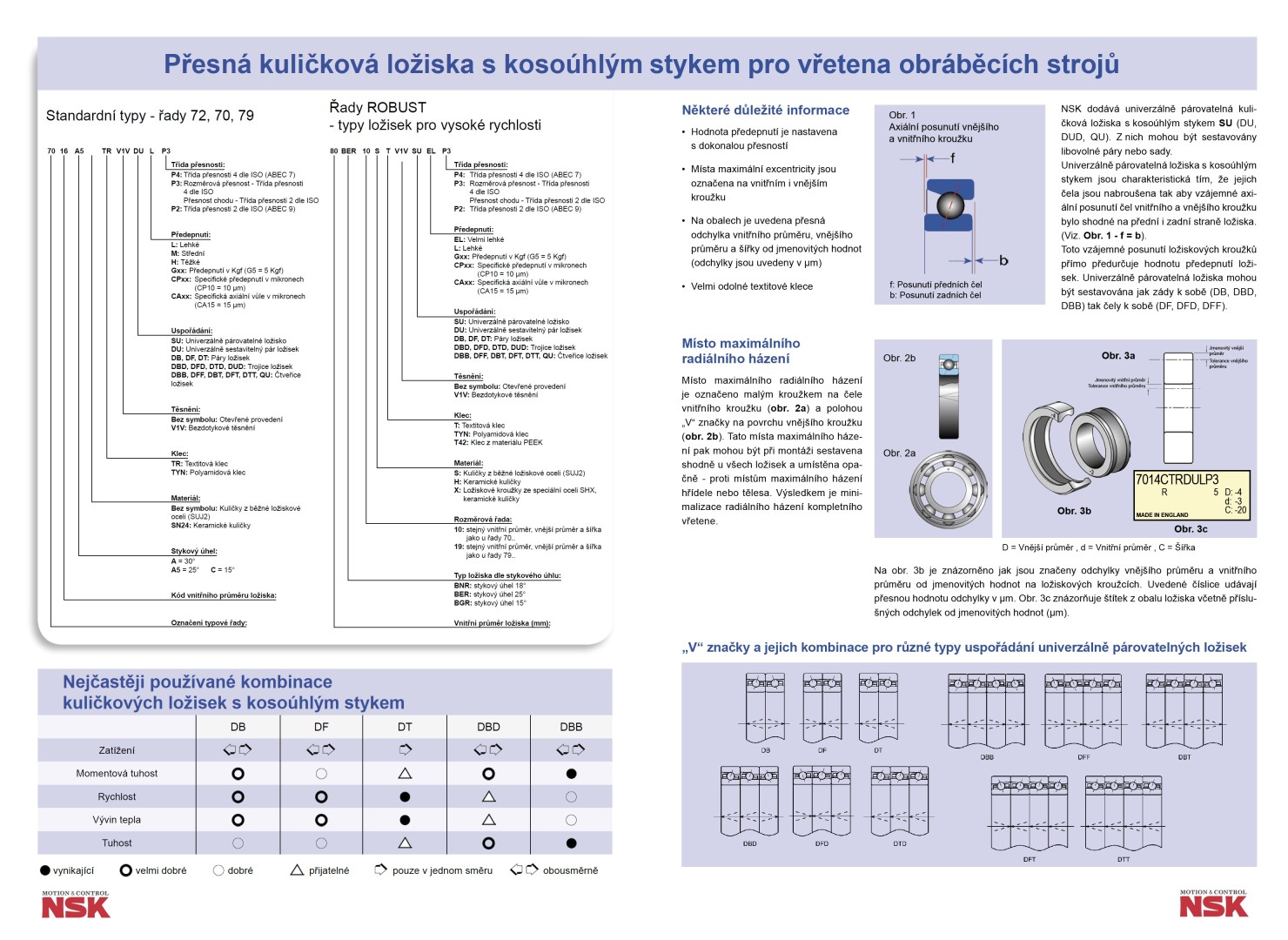

Rozpis označení 7008 A5TRDUM P3:

• 7: jednořadé kuličkové ložisko s kosoúhlým stykem.
• 70: rozměrová řada ložiska.
• 08: kód vnitřního průměru, odpovídá 40 mm.
• A5: kontaktní úhel 25°.
• TR: konstrukční označení klece NSK pro přesná vřetenová ložiska.
• D: Duplex – párovaná sestava dvou ložisek.
• U: univerzální provedení umožňující různé způsoby uspořádání páru.
• M: Medium – střední předpětí ložiskového páru.
• P3: speciální vysoká třída přesnosti NSK pro vřetenová ložiska.

Konstrukce a vlastnosti:

• Dvě jednořadá vřetenová kuličková ložiska s kosoúhlým stykem 25°
• Střední předpětí pro zvýšenou tuhost uložení
• Vysoká přesnost otáčení a nízké házení
• Přenos kombinovaného radiálního a axiálního zatížení
• Možnost uspořádání páru podle požadovaného směru zatížení
• Vhodné pro přesná vřetena s vyššími požadavky na tuhost

Možnosti uspořádání páru:

• DB – uspořádání do O: přenos axiálního zatížení v obou směrech a vysoká momentová tuhost.
• DF – uspořádání do X: přenos axiálního zatížení v obou směrech.
• DT – tandemové uspořádání: zvýšená axiální únosnost v jednom směru; konkrétní podmínky předpětí je nutné posoudit podle konstrukce uložení.

Použití:

• Vřetena CNC obráběcích strojů
• Frézovací a soustružnická vřetena
• Brusná a přesná obráběcí zařízení
• Vřetenové sestavy vyžadující vyšší tuhost
• Přesná strojní uložení s kombinovaným zatížením

Upozornění:

Rozměr 40 × 68 × 30 mm označuje celou dvojici ložisek. Jednotlivé ložisko má rozměr 40 × 68 × 15 mm.

Provedení DUM se liší od DUL stupněm předpětí. Při náhradě není vhodné tato provedení zaměňovat bez ověření požadované tuhosti, provozních otáček a konstrukce vřetena.

Hodnoty únosnosti, mezních otáček a konkrétní velikost předpětí je nutné ověřit v katalogové dokumentaci NSK pro dané provedení.
