k 16/1700 Lw SPB - 1722La Conti-V ADVANCE ContiTech

Klínový řemen SPB CONTI-V ADVANCE ContiTech – úzký obalovaný (opláštovaný) dle DIN 7753

Klínový řemen SPB CONTI-V ADVANCE značky ContiTech je vysoce výkonný úzký obalovaný hnací řemen vyráběný podle normy DIN 7753. Byl speciálně vyvinut pro náročné průmyslové pohony s vysokým zatížením, kde je požadován spolehlivý přenos výkonu, vysoká provozní odolnost a dlouhá životnost.

Řada CONTI-V ADVANCE využívá zesílené polyesterové tažné vlákno se sníženou průtažností a zdokonalenou směs syntetického kaučuku. Tato konstrukce umožňuje přenos vyššího výkonu, omezuje provozní prodlužování řemene a přispívá k jeho rozměrové stabilitě i při náročném zatížení.

Ochranné textilní opláštění chrání vnitřní konstrukci před mechanickým opotřebením a zajišťuje stabilní kontakt s drážkami řemenic. Úzký profil SPB je vhodný pro výkonné průmyslové řemenové převody, u kterých je důležitá vysoká přenosová kapacita při kompaktních zástavbových rozměrech.

Řemeny CONTI-V ADVANCE nacházejí uplatnění zejména v kompresorech, ventilátorech, stavebních strojích, výrobních zařízeních a dalších náročných průmyslových aplikacích. Výrobce uvádí také možnost použití jako spojkového řemene a v pohonech s oboustranným ohybem. Díky dlouhé životnosti mohou přispívat ke snížení nákladů na provoz a údržbu.

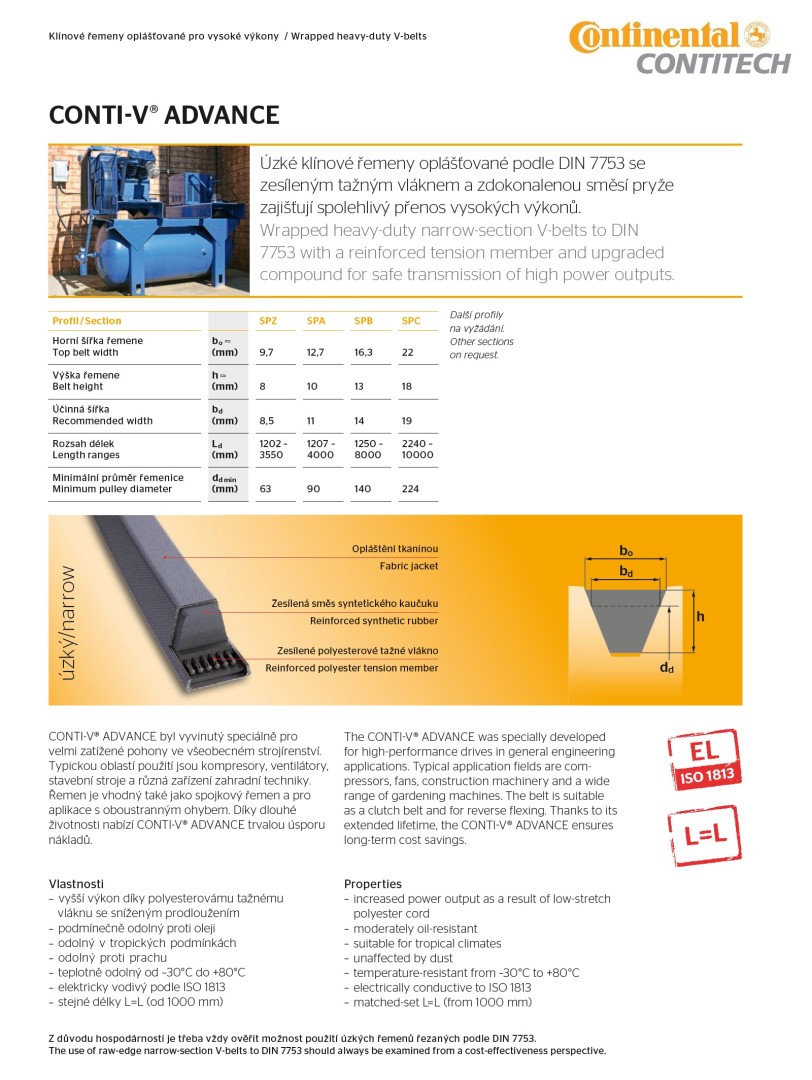

Technické údaje:

• Výrobce: ContiTech
• Produktová řada: CONTI-V ADVANCE
• Typ: vysoce výkonný úzký klínový řemen
• Profil: SPB
• Konstrukční provedení: obalovaný (opláštovaný)
• Norma: DIN 7753
• Horní šířka řemene b_o: 16,3 mm
• Výška řemene h: 13 mm
• Účinná šířka b_d: 14 mm
• Rozsah účinných délek L_d: 1 250–8 000 mm
• Minimální průměr řemenice d_dmin: 140 mm
• Průřez: lichoběžníkový
• Materiál tělesa: zesílená směs syntetického kaučuku
• Tažná vrstva: zesílené polyesterové tažné vlákno se sníženou průtažností
• Povrchová ochrana: textilní opláštění
• Provozní teplota: -30 °C až +80 °C
• Elektrická vodivost: podle ISO 1813
• Délkově sladěné sady: L=L od délky 1 000 mm

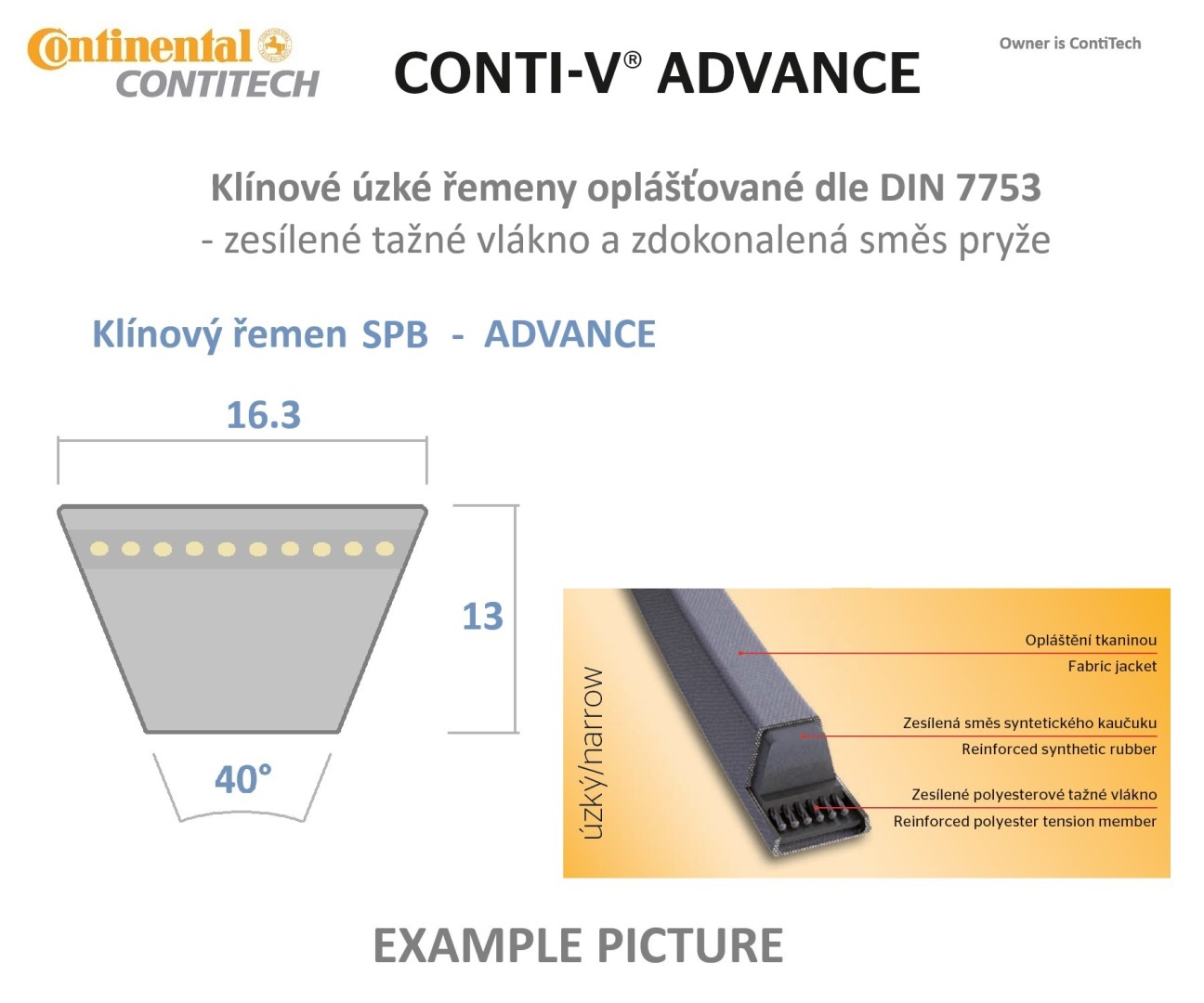

Konstrukce:

• Textilní opláštění: ochranná tkanina pokrývající povrch řemene, která chrání vnitřní vrstvy před mechanickým opotřebením a zvyšuje provozní odolnost.
• Zesílená směs syntetického kaučuku: pružné těleso řemene optimalizované pro přenos vysokých výkonů a provoz v náročných podmínkách.
• Zesílená polyesterová tažná vlákna: pevnostní kordy se sníženou průtažností, které umožňují přenos vyššího zatížení a omezují prodlužování řemene.
• Úzký lichoběžníkový profil: zajišťuje efektivní přenos výkonu prostřednictvím tření mezi boky řemene a drážkami řemenic.
• Nekonečné provedení: řemen je vyroben jako uzavřená smyčka bez mechanického spojovacího článku.

Vlastnosti:

• Vysoce výkonný úzký obalovaný klínový řemen pro náročné průmyslové pohony
• Provedení podle normy DIN 7753
• Zvýšený přenos výkonu díky zesílenému polyesterovému tažnému vláknu
• Snížená průtažnost a vysoká rozměrová stabilita
• Zdokonalená směs syntetického kaučuku pro náročné provozní podmínky
• Podmíněná odolnost proti oleji
• Vhodný pro použití v tropických klimatických podmínkách
• Odolnost proti prachu
• Teplotní odolnost od -30 °C do +80 °C
• Elektricky vodivé provedení podle ISO 1813
• Možnost použití v délkově sladěných sadách L=L od délky 1 000 mm
• Vysoká odolnost proti mechanickému opotřebení díky textilnímu opláštění
• Spolehlivý přenos vysokého výkonu a krouticího momentu
• Dobré tlumení rázů a vibrací
• Možnost použití jako spojkového řemene ve vhodně navržených aplikacích
• Vhodnost pro vybrané pohony s oboustranným ohybem
• Dlouhá provozní životnost a možnost snížení provozních nákladů

Použití:

• Průmyslové stroje a výrobní zařízení
• Kompresory a tlaková zařízení
• Ventilátory a vzduchotechnické systémy
• Stavební stroje a mechanizace
• Zahradní a komunální technika
• Průmyslové pohony s vysokým zatížením
• Mechanické převody vyžadující zvýšený přenos výkonu
• Vybrané spojkové řemenové pohony
• Pohony s oboustranným ohybem řemene při dodržení konstrukčních požadavků
• Průmyslové převody s řemenicemi odpovídajícími profilu SPB

Provedení:

Klínové řemeny CONTI-V ADVANCE jsou vyráběny v několika úzkých profilech pro různé výkonové a rozměrové požadavky. Profil SPB má horní šířku 16,3 mm, výšku 13 mm a účinnou šířku 14 mm. Katalogový rozsah účinných délek tohoto profilu je 1 250–8 000 mm.

Provedení SPB je určeno pro odpovídající klínové řemenice. Minimální doporučený průměr řemenice podle katalogu výrobce činí 140 mm.

Řemeny jsou dostupné v délkově sladěném provedení L=L od délky 1 000 mm, které umožňuje jejich společné použití ve vícedrážkových řemenových pohonech.

Montáž:

Před montáží je nutné zkontrolovat stav řemenic, čistotu drážek a správnou souosost hřídelí. Řemen musí být nasazen bez násilného přetahování přes okraj řemenice, aby nedošlo k poškození zesílených polyesterových tažných vláken.

Po montáži je nutné nastavit správné předpětí podle doporučení výrobce a provozních parametrů pohonu. Nedostatečné napnutí může způsobit prokluzování, zahřívání a zvýšené opotřebení. Nadměrné napnutí naopak zvyšuje zatížení ložisek, hřídelí a dalších součástí pohonu.

U vícedrážkových pohonů je vhodné používat délkově sladěné řemeny L=L. Při výměně opotřebených řemenů se doporučuje vyměnit celou sadu, aby bylo zajištěno rovnoměrné rozložení zatížení.

Údržba:

Během provozu je vhodné pravidelně kontrolovat napnutí řemene, stav textilního opláštění, opotřebení boků a stav řemenic. Zesílená konstrukce se sníženou průtažností přispívá k rozměrové stabilitě řemene, nenahrazuje však pravidelnou kontrolu řemenového pohonu.

Přestože je řemen podmíněně odolný proti oleji, dlouhodobý kontakt s oleji a mazivy může negativně ovlivnit jeho provozní vlastnosti. Řemen je nutné chránit před mechanickým poškozením, nadměrným znečištěním a provozem mimo stanovený teplotní rozsah.

Upozornění:

Profil SPB určuje průřez řemene, nikoliv jeho konkrétní délku. Před objednáním je nutné ověřit úplné rozměrové označení, požadovanou účinnou délku L_d a kompatibilitu s použitými řemenicemi.

Řada CONTI-V ADVANCE je konstrukčně odlišná od standardní řady CONTI-V. Při záměně je nutné ověřit požadované výkonové parametry, provozní podmínky a doporučení výrobce.

Použití jako spojkového řemene nebo v pohonech s oboustranným ohybem vyžaduje ověření konkrétní konstrukce, průměrů řemenic a způsobu vedení řemene.

Elektrická vodivost podle ISO 1813 sama o sobě nezaručuje vhodnost řemene pro použití v prostředí s nebezpečím výbuchu. Pro takové aplikace je nutné ověřit požadavky konkrétního zařízení a příslušnou dokumentaci výrobce.
