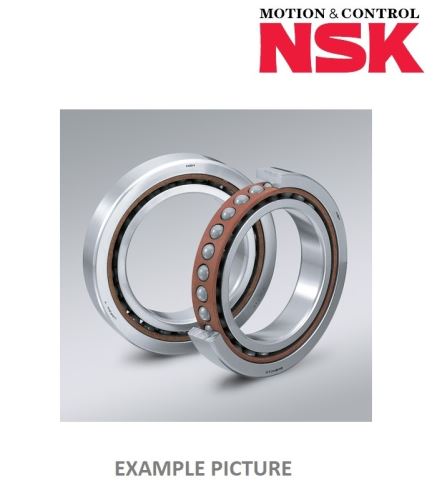

7008 A5TRV1VSULP3 NSK

7008 A5TRV1VSULP3 NSK – jednořadé vřetenové kuličkové ložisko s kosoúhlým stykem 25°, bezdotykově těsněné (40 × 68 × 15 mm)

Vysoce přesné jednořadé vřetenové kuličkové ložisko 7008 A5TRV1VSULP3 japonského výrobce NSK je určeno pro přesná a vysokootáčková uložení, zejména ve vřetenech obráběcích strojů. Kontaktní úhel 25° umožňuje přenos kombinovaného radiálního a axiálního zatížení při zachování vysoké přesnosti chodu.

Provedení V1V je vybaveno bezdotykovým pryžovým těsněním s ocelovou výztuhou. Těsnění omezuje pronikání nečistot do ložiska a díky bezdotykové konstrukci nezvyšuje výrazně třecí odpor. Označení SUL vyjadřuje jednotlivé ložisko v univerzálním provedení pro párování s lehkým předpětím.

Hlavní rozměry:

• Vnitřní průměr d: 40 mm
• Vnější průměr D: 68 mm
• Šířka ložiska B: 15 mm
• Kontaktní úhel ?: 25°
• Rozměrová řada: 70
• Počet řad kuliček: 1
• Otvor: válcový
• Provedení: jednotlivé ložisko
• Těsnění: bezdotykové pryžové s ocelovou výztuhou

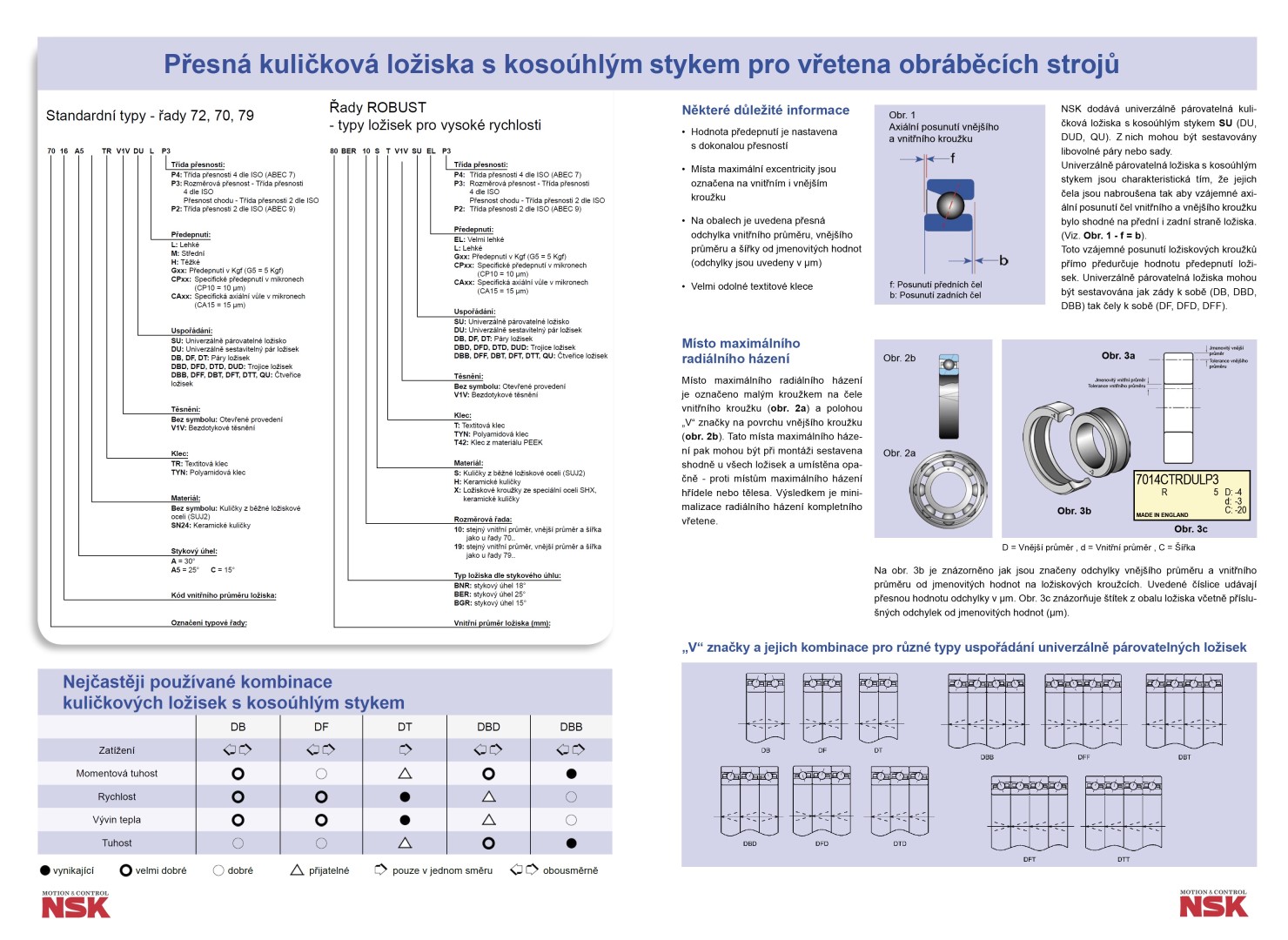

Rozpis označení 7008 A5TRV1VSULP3:

• 7: jednořadé kuličkové ložisko s kosoúhlým stykem.
• 70: rozměrová řada ložiska.
• 08: kód vnitřního průměru, odpovídá 40 mm.
• A5: kontaktní úhel 25°.
• TR: konstrukční označení klece NSK pro přesná vřetenová ložiska.
• V1V: bezdotykové pryžové těsnění s ocelovou výztuhou.
• S: Single – jednotlivé ložisko.
• U: univerzální provedení pro párování.
• L: lehké předpětí při odpovídajícím párovém uspořádání.
• P3: speciální vysoká třída přesnosti NSK pro vřetenová ložiska.

Konstrukce a vlastnosti:

• Jednořadé kuličkové ložisko s kosoúhlým stykem 25°
• Bezdotykové těsnění V1V s nízkým třecím odporem
• Ocelová výztuha těsnění pro zvýšení jeho tvarové stability
• Ochrana vnitřního prostoru před běžnými provozními nečistotami
• Vysoká přesnost otáčení a nízké vibrace
• Vhodnost pro vysokootáčková vřetenová uložení
• Univerzální provedení umožňující sestavení vhodných ložiskových kombinací
• Lehké předpětí pro přesné vřetenové sestavy

Možnosti párování:

• DB – uspořádání do O: přenos axiálního zatížení v obou směrech a vysoká momentová tuhost.
• DF – uspořádání do X: přenos axiálního zatížení v obou směrech.
• DT – tandemové uspořádání: zvýšená axiální únosnost v jednom směru.

Použití:

• Vřetena CNC obráběcích strojů
• Frézovací a soustružnická vřetena
• Brusná a přesná obráběcí zařízení
• Vysokootáčkové pohony s požadavkem na nízké tření
• Přesné vřetenové sestavy s bezdotykovým těsněním

Upozornění:

Rozměr 40 × 68 × 15 mm označuje jedno samostatné ložisko. Na rozdíl od provedení DUL se nejedná o párovanou sestavu dvou ložisek.

Jednořadé ložisko s kosoúhlým stykem přenáší axiální zatížení pouze v jednom směru. Pro zachycení axiálních sil v obou směrech je nutné vhodné párové uspořádání.

Bezdotykové těsnění V1V omezuje pronikání nečistot, není však určeno k úplnému utěsnění proti kapalinám nebo tlakovému působení. Při náhradě je nutné zachovat celé označení včetně těsnění, kontaktního úhlu, přesnosti a předpětí.
