Ložisko B 7018 CTA P4A UL AKE (B 7018 C T P4S UL, 7018 CD GB/P4A), rozměr 90x140x24m

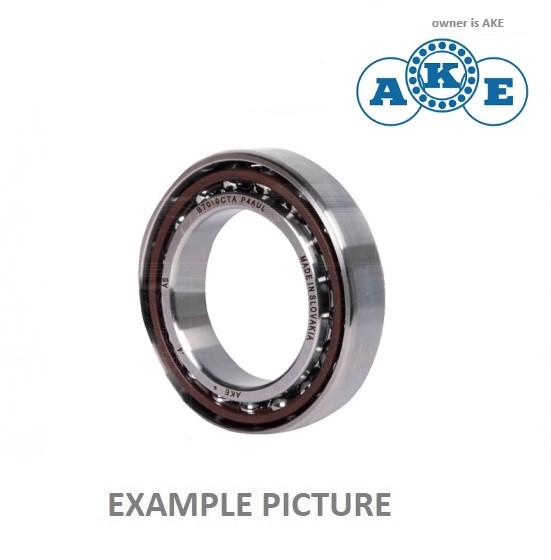

Ložisko B 7018 CTA P4A UL AKE

Vysoce přesné vřetenové kuličkové ložisko s kosoúhlým stykem určené pro náročná vřetenová uložení, zejména v obráběcích strojích. Vyznačuje se vysokou přesností chodu, vysokou tuhostí a schopností pracovat při vysokých otáčkách.

Ložisko má stykový úhel 15° a textgumoidovou klec vedenou vnějším kroužkem. Menší stykový úhel je vhodný zejména pro vysokootáčková vřetenová uložení. Provedení UL označuje univerzálně združitelné ložisko s lehkým předpětím, které lze kombinovat s dalšími odpovídajícími ložisky do požadovaného uspořádání.

Náhrada / alternativa:

• FAG: B 7018 C T P4S UL; B 7018-C-T-P4S-UL; B 7018.C.T.P4S.UL
• SKF: 7018 CD GB/P4A; 7018-CD-GB/P4A; 7018.CD.GB/P4A

Vlastnosti:

• Vysoce přesné vřetenové ložisko
• Jednořadé kuličkové ložisko s kosoúhlým stykem
• Stykový úhel 15°
• Textgumoidová klec vedená vnějším kroužkem
• Vysoká přesnost a tuhost uložení
• Vhodné pro vysoké a velmi vysoké otáčky
• Univerzálně združitelná konstrukce
• Lehké předpětí

Technické údaje:

• Označení: B 7018 CTA P4A UL AKE
• Rozměry: 90 × 140 × 24 mm
• Vnitřní průměr: 90 mm
• Vnější průměr: 140 mm
• Šířka: 24 mm
• Konstrukce: kuličkové vřetenové ložisko s kosoúhlým stykem
• Stykový úhel: 15°
• Klec: textgumoidová, vedená vnějším kroužkem
• Přesnost: P4A
• Uspořádání: univerzálně združitelné (U)
• Předpětí: lehké (L)

Konstrukční označení:

• B – vřetenové kuličkové ložisko
• 7018 – rozměrová řada ložiska
• C – stykový úhel 15°
• TA – textgumoidová klec vedená vnějším kroužkem
• P4A – vysoká přesnost vřetenového ložiska
• U – univerzálně združitelné provedení
• L – lehké předpětí

Alternativní značení SKF:

• 7018 – rozměrová řada ložiska
• CD – vysoce přesné kuličkové ložisko s kosoúhlým stykem a stykovým úhlem 15°
• GB – univerzálně párovatelné provedení s lehkým předpětím
• P4A – vysoce přesné provedení SKF pro vřetenová ložiska

Použití:

• Vřetena obráběcích strojů
• Brusná a frézovací vřetena
• Obráběcí centra
• Přesné vysokootáčkové rotační jednotky
• Uložení vyžadující vysokou přesnost a tuhost
• Aplikace s požadavkem na vysoké otáčky a definované lehké předpětí
